Resumen del artículo: A helicóptero de frenadoEs un componente esencial en los sistemas de frenado dinámico para variadores de frecuencia (VFD), y ayuda a gestionar la energía regenerativa durante la desaceleración del motor y la operación de revisión.Electricidad Dufewproporciona choppers de frenado de la serie CBU diseñados para sistemas de transmisión compatibles de 220 V, 380 V y 690 V. Al monitorear el voltaje del bus de CC y transferir el exceso de energía a una resistencia de frenado externa, estos dispositivos ayudan a controlar el aumento de voltaje y respaldan un rendimiento de frenado confiable. Esta guía explica cómo funcionan los choppers de frenado, sus parámetros técnicos clave, criterios de selección, aplicaciones industriales y consideraciones de instalación.
Un chopper de frenado es un dispositivo de conmutación electrónico que se utiliza en el circuito intermedio de CC de un variador de frecuencia para gestionar el exceso de energía regenerativa. Funciona con una resistencia de frenado para ayudar a evitar que el voltaje del bus de CC aumente más allá de un nivel operativo aceptable durante la desaceleración del motor.
Durante el funcionamiento normal, un VFD suministra energía eléctrica a un motor para generar movimiento mecánico. Cuando el motor reduce la velocidad o impulsa una carga de reacondicionamiento, puede funcionar temporalmente como generador. La energía eléctrica resultante regresa al bus de CC, lo que puede provocar una falla de sobretensión si la energía no se puede absorber adecuadamente.
El chopper de frenado soluciona este problema cambiando una ruta eléctrica a una resistencia de frenado externa cuando el voltaje del bus de CC alcanza un umbral predeterminado. La resistencia convierte la energía eléctrica transferida en calor.

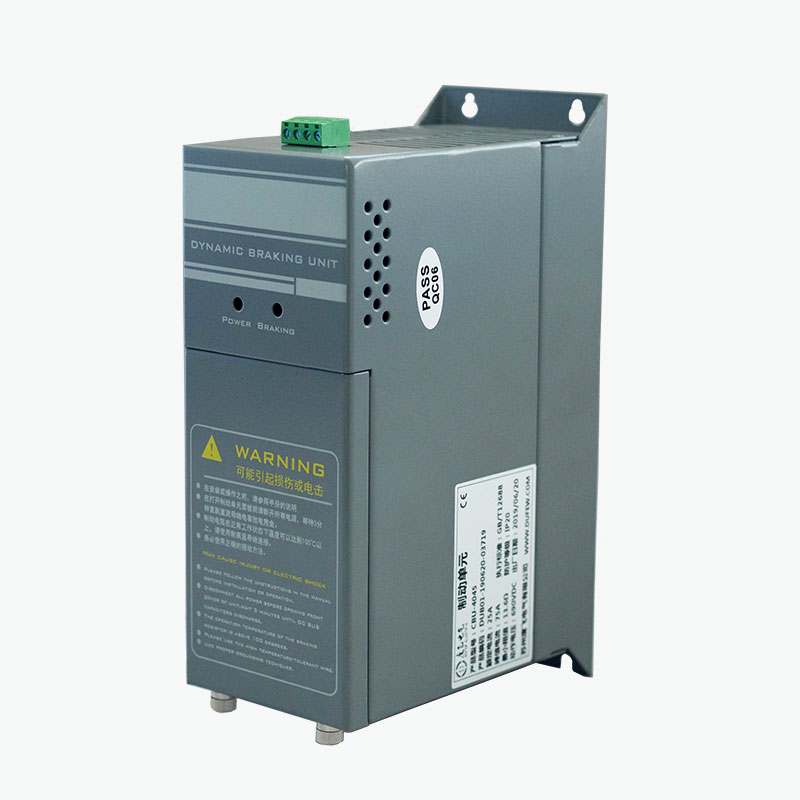

La serie CBU de Dufew Electric está diseñada para aplicaciones de frenado dinámico externo en sistemas de transmisión compatibles. Su configuración se puede seleccionar según el voltaje del sistema, los requisitos de frenado, las características de la resistencia y las condiciones de instalación.
El principio de funcionamiento se basa en la monitorización de la tensión del bus de CC y una rápida conmutación electrónica. En la serie CBU, un circuito de conmutación basado en IGBT responde automáticamente cuando el voltaje alcanza el umbral de frenado configurado.
Este proceso se repite según sea necesario durante el frenado. Ayuda a controlar el voltaje del bus de CC sin necesidad de un controlador externo independiente para el monitoreo básico del voltaje.
Para obtener más información sobre equipos relacionados, explore las soluciones de unidades de frenado y los productos de electrónica de potencia industrial de Dufew Electric.
Un chopper de frenado correctamente seleccionado puede mejorar el rendimiento de un sistema de frenado dinámico, especialmente en aplicaciones que implican paradas frecuentes, alta inercia o cargas de revisión.
El rendimiento real depende del variador, la inercia del motor, la resistencia de frenado, la energía regenerativa, la frecuencia de frenado, el ciclo de trabajo y el entorno de instalación. Por lo tanto, se debe seleccionar un helicóptero como parte de un sistema de frenado completo y no como un componente aislado.
Las especificaciones técnicas determinan si un chopper de frenado es adecuado para una instalación de VFD en particular. La siguiente tabla resume los parámetros de referencia publicados para la serie CBU de Dufew Electric.
| Parámetro | Especificación de referencia | Consideración de ingeniería |
|---|---|---|
| Tensión del sistema de accionamiento | Clases de CA de 220 V, 380 V y 690 V | Debe coincidir con la unidad compatible y la configuración del bus de CC. |
| Tensión de frenado de clase 220 V | CC 340/360/380/400/420 V ±10 V | Umbrales seleccionables para configuraciones compatibles. |
| Voltaje de frenado de clase 380V | CC 630/660/690/730/760 V ±10 V | Debe coincidir con el modelo de accionamiento y picador seleccionado. |
| Voltaje de frenado de clase 690V | CC 1140 V ±10 V | Requiere confirmación de la compatibilidad del sistema. |
| Método de control | Monitoreo automático de voltaje del bus DC | Permite la conmutación automática durante el funcionamiento regenerativo. |
| Respuesta paralela | ≤1ms | Especificación de respuesta de referencia para configuraciones paralelas compatibles. |
| Temperatura de arranque del ventilador | Aproximadamente 45°C | Admite la gestión térmica en las condiciones de funcionamiento aplicables. |
| Protección contra sobrecalentamiento | Aproximadamente 85°C | Proporciona un umbral de protección térmica. |
| Clasificación de protección | IP20 o superior, dependiendo de la configuración | Verifique la clasificación del gabinete del modelo específico. |
| Norma aplicable | GB/T 12668 | Confirmar los requisitos y la documentación aplicables para el producto seleccionado. |
Nota: Estas son especificaciones de referencia, no una garantía de que todos los modelos admitan todas las configuraciones enumeradas. Confirme el modelo final, el voltaje de frenado, las clasificaciones eléctricas y las funciones de protección con la documentación del producto antes de realizar el pedido o la instalación.
Seleccionar un chopper de frenado requiere más que igualar su clasificación nominal con la potencia del motor. La energía regenerativa y la carga térmica varían considerablemente según el equipo impulsado y el ciclo operativo.
Identifique el voltaje de entrada nominal del VFD y las características del bus de CC. Elija una clase de voltaje del interruptor compatible y verifique que el umbral de frenado seleccionado se ajuste al rango operativo permitido del variador.
Las cargas de alta inercia pueden generar una energía regenerativa significativa cuando se desaceleran. Tiempos de parada más cortos pueden aumentar la potencia de frenado instantáneo requerida. Aplicaciones como centrífugas, polipastos y maquinaria de alta velocidad requieren especial atención.
El valor de resistencia, la potencia nominal, la capacidad de energía de pulso y el ciclo de trabajo de la resistencia deben ser compatibles con el VFD y el helicóptero. Una resistencia inadecuada puede provocar una corriente excesiva, sobrecalentamiento o un rendimiento de frenado inadecuado.
Una máquina que se detiene cada pocos segundos tiene requisitos térmicos diferentes a los de una que se detiene sólo ocasionalmente. El frenado frecuente puede aumentar el calor promedio generado por la resistencia y el circuito de conmutación.
La temperatura ambiente, la ventilación del gabinete, el espacio libre para el montaje y el flujo de aire afectan el rendimiento térmico. El equipo seleccionado debe instalarse de acuerdo con los requisitos de cableado y ventilación del fabricante.
La siguiente lista de verificación puede ayudar a preparar una consulta técnica:
Los choppers de frenado son útiles en sistemas de transmisión donde un motor devuelve energía durante la desaceleración, el descenso u otras condiciones de operación regenerativa. Las aplicaciones típicas incluyen:
No todas las aplicaciones requieren un chopper de frenado externo. La decisión depende de la capacidad de frenado incorporada del VFD, el tiempo de parada requerido, las características de la carga y la frecuencia de operación regenerativa.
Aunque estos componentes trabajan juntos, realizan funciones diferentes. Comprender la distinción ayuda a los ingenieros a seleccionar un sistema de frenado dinámico compatible.
| Componente | Función primaria | Enfoque de selección |
|---|---|---|
| helicóptero de frenado | Conmuta el circuito de frenado según la tensión del bus de CC. | Clase de tensión, capacidad de conmutación, protección y requisitos de frenado. |
| Resistencia de frenado | Convierte la energía eléctrica regenerada en calor. | Resistencia, potencia nominal, capacidad de energía de pulso y ciclo de trabajo. |
| Autobús CC VFD | Proporciona la conexión eléctrica al circuito de frenado. | Límites de voltaje, compatibilidad de terminales y especificaciones del variador. |
Un chopper de frenado no puede disipar por sí solo la energía regenerativa. Controla la ruta de conmutación, mientras que la resistencia absorbe la energía. Ambos deben ser compatibles con el variador y las condiciones de funcionamiento previstas.
Para aplicaciones que requieren una solución eléctrica más amplia, Dufew Electric también ofrece componentes electrónicos de potencia relacionados para sistemas de control de potencia y accionamiento industrial.
La instalación correcta ayuda a respaldar un funcionamiento seguro, una refrigeración eficaz y un rendimiento de frenado constante. Antes de la puesta en servicio, el personal eléctrico calificado debe verificar lo siguiente:
Durante el mantenimiento de rutina, inspeccione si hay conexiones sueltas, polvo acumulado, flujo de aire restringido, signos de sobrecalentamiento y daños anormales en la resistencia. Cualquier prueba o mantenimiento que involucre el bus de CC debe seguir las instrucciones de seguridad del fabricante. El variador debe aislarse de su fuente de alimentación y se debe verificar que el bus de CC esté descargado antes de comenzar el trabajo.
La instalación y el mantenimiento deben cumplir con los requisitos de seguridad eléctrica aplicables. No confíe en el chopper de frenado como sustituto del sistema de frenado mecánico o de seguridad requerido por una máquina.
Su objetivo principal es controlar la energía regenerativa devuelta al bus de CC de un VFD durante la desaceleración o la operación de revisión. Conmuta el exceso de energía a una resistencia de frenado compatible para ayudar a prevenir un voltaje excesivo del bus de CC.
No. El chopper controla cuándo conduce el circuito de frenado, mientras que la resistencia convierte la energía eléctrica en calor. Realizan funciones complementarias y deben combinarse correctamente.
No. Algunas unidades tienen suficiente capacidad de frenado incorporada para las cargas previstas. Es posible que se necesite un interruptor externo cuando la energía regenerativa, la frecuencia de frenado o la desaceleración requerida exceden la capacidad del circuito interno.
La información del producto publicada identifica configuraciones para sistemas de variadores compatibles de 220 V, 380 V y 690 V. El modelo exacto y el voltaje de frenado deben confirmarse con las especificaciones del bus de CC del variador.
Las unidades compatibles se pueden conectar en paralelo cuando una sola unidad no puede cumplir con la capacidad de frenado requerida y el diseño del producto admite esta disposición. Se deben verificar el cableado, la configuración de resistencias, la coordinación de conmutación y los requisitos térmicos para todo el sistema.
La selección depende de los límites de resistencia del variador, la potencia de frenado, la energía por ciclo de frenado, la frecuencia de operación y el ciclo de trabajo. La resistencia también debe ser compatible con las clasificaciones eléctricas y las condiciones de instalación del helicóptero.
Proporcione el modelo de VFD, voltaje del sistema, potencia del motor, tipo de carga, tiempo de desaceleración, frecuencia de frenado, especificaciones de resistencia, ciclo de trabajo y condiciones de instalación. Estos detalles ayudan al proveedor a evaluar el modelo y la configuración adecuados.
Un chopper de frenado correctamente seleccionado ayuda a gestionar la energía regenerativa, controlar el aumento de voltaje del bus de CC y respaldar un frenado dinámico confiable en sistemas de accionamiento industriales. Su efectividad depende de hacer coincidir el chopper, la resistencia de frenado, el voltaje del variador, las características de carga y los requisitos térmicos con la aplicación.
La serie CBU de Dufew Electric ofrece opciones de chopper de frenado para sistemas de transmisión compatibles de 220 V, 380 V y 690 V, con selección de modelos basada en clasificaciones eléctricas y condiciones de operación. Ya sea que su proyecto involucre ascensores, grúas, transportadores, centrífugas u otra maquinaria industrial, una revisión cuidadosa de las especificaciones es esencial para encontrar una solución de frenado adecuada.
Si está buscando un fabricante y proveedor confiable de chopper de frenado para su proyecto de accionamiento industrial, explore los productos de chopper de frenado de Dufew Electric ycontáctanoscon sus especificaciones de manejo, requisitos de frenado y detalles de instalación. Nuestro equipo puede ayudarle a evaluar una configuración adecuada para su aplicación.
