Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
En los sistemas de automatización industrial modernos, los VFD y los dispositivos electrónicos de potencia generan ruido de conmutación de alta frecuencia y perturbaciones armónicas durante el funcionamiento. Estas perturbaciones pueden afectar a los controladores, sistemas de comunicación, sensores y otros equipos sensibles cercanos.

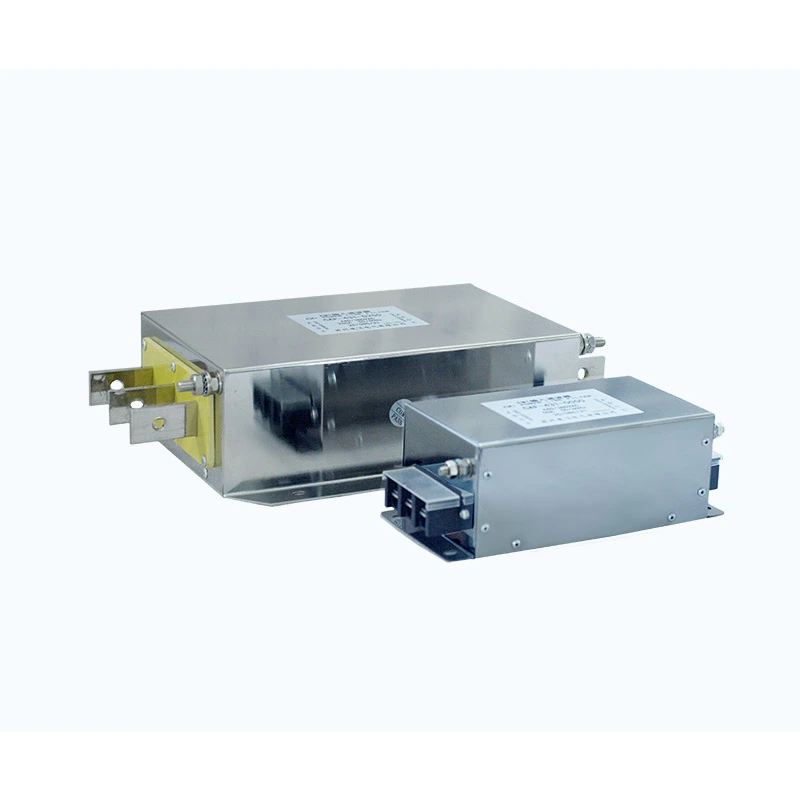

El filtro de entrada eléctrica Dufew se instala en serie entre la fuente de alimentación y los terminales de entrada del VFD o del servoaccionamiento para reducir las rutas de transmisión de interferencias electromagnéticas entre el sistema de accionamiento y la red eléctrica.
El filtro adopta una estructura de filtrado EMC de múltiples etapas que combina componentes magnéticos optimizados, condensadores y diseño de amortiguación para suprimir las interferencias tanto de modo común como de modo diferencial en un amplio rango de frecuencia.
Las características clave del diseño incluyen:
- Componentes magnéticos de baja pérdida para un rendimiento de filtrado estable
- Red de condensadores optimizada para supresión EMC
- Diseño de baja corriente de fuga para compatibilidad con sistemas de protección
- Alto rendimiento de aislamiento para entornos industriales.
- Configuraciones de instalación flexibles IP00/IP20
Con un rendimiento EMC confiable y parámetros eléctricos personalizables, los filtros de entrada Dufew ayudan a mejorar la estabilidad del sistema en aplicaciones industriales exigentes.
Los dispositivos de conmutación VFD generan ruido de alta frecuencia que puede viajar a través de los cables de alimentación y retroalimentarse a la red eléctrica. El filtro ayuda a reducir las emisiones conducidas, limitar la transmisión de interferencias de alta frecuencia, mejorar el rendimiento EMC y minimizar las perturbaciones en los equipos eléctricos cercanos.
Diferentes rutas de interferencia requieren diferentes métodos de filtrado. La estructura de filtrado combina la supresión de modo común para el ruido entre líneas eléctricas y tierra con la supresión de modo diferencial para la interferencia entre conductores. Esto ayuda a mejorar la compatibilidad electromagnética en entornos industriales complejos.
Las redes eléctricas industriales pueden verse afectadas por fluctuaciones de voltaje, perturbaciones de conmutación e interferencias armónicas. Al reducir el impacto de estas perturbaciones en los sistemas de accionamiento, el filtro ayuda a mantener el funcionamiento estable del equipo y proporciona protección adicional para los componentes eléctricos sensibles.
Los problemas de EMC pueden volverse más notorios en sistemas con múltiples variadores o disposiciones largas de cables de motor. El diseño es adecuado para instalaciones de varios variadores, aplicaciones de cables largos, gabinetes de control de alta densidad y sistemas de automatización industrial donde se requiere un rendimiento EMC constante.
La estructura optimizada de tres etapas proporciona atenuación en rangos de frecuencia baja, media y alta, lo que ayuda a reducir diferentes tipos de interferencias eléctricas y a mantener un rendimiento de filtrado eficaz en diferentes condiciones operativas.
La estructura del condensador de conexión a tierra está optimizada para limitar la corriente de fuga innecesaria y al mismo tiempo mantener la compatibilidad con los dispositivos de protección contra fugas. Esto apoya el funcionamiento estable en sistemas eléctricos industriales.
El sistema de aislamiento está diseñado para uso industrial a largo plazo, con una rigidez dieléctrica línea a línea de hasta 1500 VCC/60 S, una rigidez dieléctrica línea a tierra de hasta 2500 V CC/60 S y una resistencia de aislamiento de ≥100 MΩ a 1000 V CC.
Las soluciones de filtro de entrada de Dufew se utilizan ampliamente en aplicaciones que requieren estabilidad eléctrica y rendimiento EMC mejorados.
| Solicitud | Requisito principal |
|---|---|
| Sistemas VFD | Reducir la interferencia de conmutación |
| Sistemas de servoaccionamiento | Mejorar la estabilidad del control |
| Equipos de automatización industrial. | Proteja los controladores sensibles |
| Ascensores | Mejorar la confiabilidad de la unidad |
| Grúas portuarias | Admite operaciones de servicio pesado |
| Laminadores | Reducir las perturbaciones eléctricas |
| Máquinas de moldeo por inyección | Mejorar la estabilidad del sistema |
| Maquinaria textil | Reducir los problemas de EMC |
| Equipo de prueba | Mantener la confiabilidad de la señal |
| Equipos médicos y de precisión. | Proteja la electrónica sensible |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Filtro de entrada VFD/filtro EMC |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corriente nominal | 5A - 1600A |
| Frecuencia | 50 Hz / 60 Hz / Personalizado hasta 500 Hz |
| Rigidez dieléctrica | Línea-línea: 1500VDC (60S); Línea-tierra: 2500 VCC (60 S) |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Capacidad de sobrecarga | 1,4 veces la corriente nominal durante 1 minuto |
| Soporte de longitud de cable | Cable blindado hasta 400m |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Estándares | ES/T15287/8 |
Dufew Electric se especializa en componentes electrónicos de potencia industrial, incluidos filtros EMC, reactores, resistencias de frenado y soluciones eléctricas personalizadas.
A través de procesos de fabricación controlados y pruebas de rendimiento eléctrico, Dufew garantiza una calidad confiable del producto para aplicaciones industriales.
El control de calidad incluye:
- Inspección de componentes
- Pruebas de rendimiento eléctrico.
- Pruebas de resistencia de aislamiento
- Soportar pruebas de voltaje.
- Verificación funcional
Dufew mejora continuamente su sistema de gestión de calidad y los estándares de sus productos.
Las certificaciones y documentos técnicos incluyen:
- Sistema de Gestión de Calidad ISO 9001
- Certificación CE
- Informes de prueba de productos.
- Documentación técnica personalizada
Dufew respalda la fabricación OEM, los diseños personalizados y la cooperación en ingeniería para clientes globales.
Dufew ofrece soluciones de embalaje orientadas a la exportación para proteger los componentes eléctricos durante el transporte.
El paquete incluye:
- Protección contra la humedad
- Fijación resistente a los golpes
- Embalaje reforzado para modelos grandes.
- Etiquetas de identificación del producto
- Documentos técnicos con envío.
Cada filtro se inspecciona antes de la entrega para garantizar el cumplimiento de los requisitos del cliente.
Ayuda a reducir la interferencia electromagnética generada durante el funcionamiento del VFD, mejorar el rendimiento EMC y proteger los componentes eléctricos de perturbaciones eléctricas externas.
Se instala entre la fuente de alimentación y los terminales de entrada del VFD o del servodrive para reducir la transmisión de interferencias a través de la red eléctrica y mejorar la estabilidad del sistema.
Dependiendo de las condiciones de instalación, las soluciones Dufew pueden admitir cables blindados de hasta 400 metros y cables no blindados de hasta 300 metros, lo que ayuda a mantener un rendimiento de filtrado estable en aplicaciones de larga distancia.
Sí. Dufew ofrece soluciones personalizadas que incluyen clasificación de voltaje, capacidad de corriente, parámetros de filtrado, dimensiones mecánicas y estructuras de instalación de acuerdo con los diferentes requisitos de la aplicación.
Dufew Electric ofrece soluciones de filtro de entrada personalizadas para sistemas VFD, servovariadores y aplicaciones de automatización industrial.
Con capacidad de ingeniería profesional, procesos de fabricación confiables y un estricto control de calidad, Dufew ayuda a los clientes a mejorar el rendimiento EMC, reducir la interferencia eléctrica y lograr un funcionamiento estable a largo plazo.
