Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

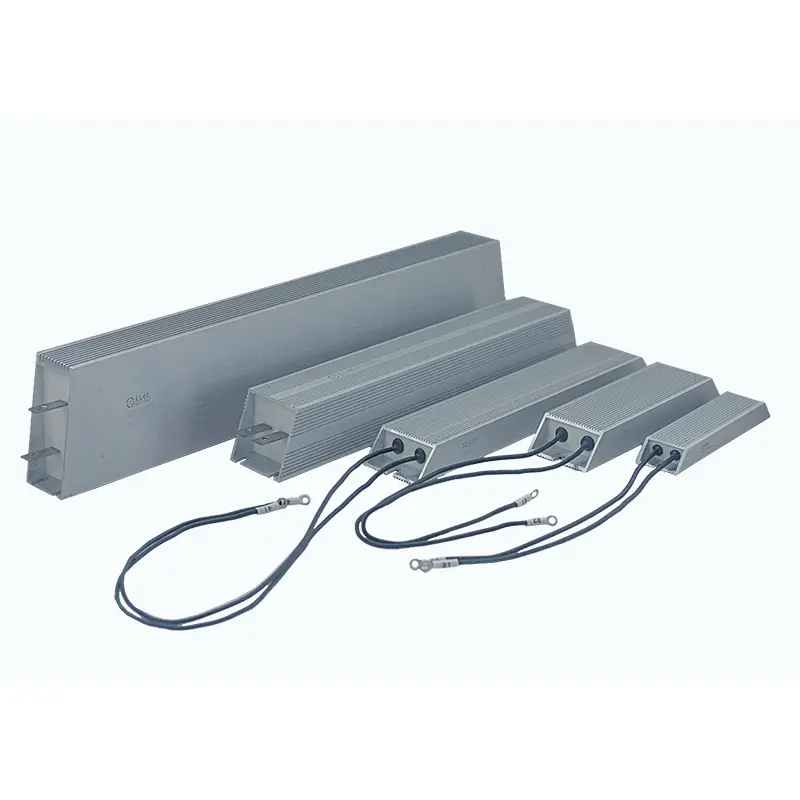

La resistencia revestida de aluminio ultrafina DUFEW está diseñada para aplicaciones industriales donde el espacio de instalación es limitado pero la disipación de energía confiable es esencial. Con una carcasa de aluminio ultradelgada y una construcción completamente cerrada, ofrece una disipación de calor eficiente, una excelente protección ambiental y un rendimiento estable para frenado dinámico, servoaccionamientos, VFD, bancos de carga y sistemas de control de potencia.
Disponible en potencias nominales de 50 W a 6 kW, valores de resistencia de 0,01 Ω a 120 kΩ y voltajes de funcionamiento de hasta 1200 V, la resistencia admite personalización OEM y ODM para cumplir con diversos requisitos industriales.
La resistencia está fabricada con alambre de resistencia de níquel-cromo (Ni-Cr) o de Constantan enrollado con precisión, aislado por capas de mica y completamente encapsulado dentro de una carcasa de aleación de aluminio utilizando un compuesto de encapsulado retardante de llama y de alto aislamiento. Esta construcción cerrada mejora la transferencia de calor al tiempo que protege el elemento de resistencia del polvo, la humedad, la oxidación y la vibración.
Su perfil ultrafino, con un espesor mínimo de sólo 6-8 mm, permite la instalación directa en equipos eléctricos compactos donde no caben resistencias convencionales con carcasa de aluminio. Se encuentran disponibles múltiples estilos de terminales, opciones de montaje y especificaciones eléctricas para diferentes requisitos de aplicación.
| Código de modelo | Descripción |
|---|---|
| AUTO | Resistencia revestida de aluminio ultrafina |
| 1500W | Potencia nominal |
| 27R | Resistencia nominal |
| J | Tolerancia de resistencia (J=±5%, K=±10%, H=±3%) |
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 50W--6kW |
| Voltaje de funcionamiento | ≤1200V |
| Rango de resistencia | 0,01Ω--120kΩ |
| Tolerancia de resistencia | ±3% / ±5% / ±10% |
| Clasificación de protección | IP00 |
| Coeficiente de temperatura (TCR) | ≤300 ppm/°C |
| Calificación retardante de llama | UL 94V-2 |
| Estándar | GB/T 5792 |
Elegir la resistencia de potencia adecuada significa más que seleccionar resistencias y potencias nominales. DUFEW se centra en ofrecer un rendimiento térmico confiable, una calidad de fabricación constante y una personalización flexible para aplicaciones industriales en todo el mundo.
La carcasa de aluminio ultradelgada, con un espesor mínimo de solo 6 a 8 mm, permite montar varias unidades una al lado de la otra, lo que la hace ideal para gabinetes de control compactos, servovariadores y sistemas VFD.
Cada resistencia se fabrica utilizando un bobinado de alambre de resistencia de precisión, materiales aislantes de alta calidad, procesos de producción automatizados y una estricta inspección de calidad para garantizar un rendimiento eléctrico constante y una larga vida útil.
DUFEW admite valores de resistencia personalizados, potencias nominales, dimensiones de la carcasa, configuraciones de terminales, opciones de cables, estructuras de montaje y diseños de baja inductancia de acuerdo con los dibujos del cliente o las especificaciones técnicas.
Con años de experiencia en la fabricación de resistencias de potencia industriales, DUFEW ofrece soluciones confiables para fabricantes de equipos de automatización, integradores de sistemas, distribuidores y clientes OEM en todo el mundo.
La carcasa compacta de aleación de aluminio tiene solo entre 6 y 8 mm de espesor, lo que ayuda a maximizar el espacio de instalación dentro de gabinetes eléctricos y equipos industriales compactos.
Un compuesto de encapsulado ignífugo de alto aislamiento sella completamente el elemento de resistencia, proporcionando una excelente resistencia al polvo, la humedad, la vibración y la oxidación.
La carcasa de aluminio y el material de relleno térmicamente conductor transfieren rápidamente el calor a la superficie de montaje o al disipador de calor, lo que mejora la eficiencia de refrigeración y la densidad de potencia.
Disponible con conexiones de terminales o cables conductores, la resistencia se puede personalizar en valor de resistencia, potencia nominal, dimensiones y estilo de montaje para adaptarse a diferentes aplicaciones.
Con un perfil tan delgado como de 6 a 8 mm, la resistencia encaja fácilmente en gabinetes de control compactos, servosistemas y VFD, lo que permite una mayor densidad de instalación sin sacrificar el rendimiento.
La carcasa de aluminio sellada y el compuesto de encapsulado ignífugo protegen eficazmente el elemento de resistencia interna contra el polvo, la humedad, la oxidación y la vibración, mejorando la confiabilidad a largo plazo.
La carcasa de aluminio actúa como un disipador de calor eficiente, transfiriendo rápidamente el calor del elemento de resistencia. Cuando se monta en una placa de metal o en un disipador de calor externo, el rendimiento térmico mejora aún más.
Diseñado para ofrecer alta potencia de salida en un paquete compacto, lo que lo hace ideal para aplicaciones donde el espacio de instalación es limitado pero se requiere una disipación de energía confiable.
Disponible de 0,01 Ω a 120 kΩ, con tolerancias de resistencia de ±3 %, ±5 % y ±10 %, cubriendo aplicaciones de carga de alta resistencia y frenado de baja resistencia.
DUFEW ofrece servicios OEM y ODM, que incluyen dimensiones personalizadas, valores de resistencia, potencias nominales, estilos de terminales, cables conductores, configuraciones de montaje y diseños de baja inductancia.
A diferencia de las resistencias convencionales de tipo abierto, la resistencia revestida de aluminio ultrafina está diseñada para sistemas eléctricos compactos que requieren una gestión térmica eficiente y una protección ambiental confiable.
Ideal para circuitos de frenado regenerativo en servosistemas compactos donde el espacio de instalación es limitado.
Se utiliza para frenado dinámico, disipación de energía y estabilización de voltaje en sistemas inversores industriales.
Adecuado para equipos de carga/descarga de baterías, circuitos de precarga y aplicaciones de disipación de energía.
Proporciona cargas resistivas estables para fuentes de alimentación, pruebas de baterías, equipos de pruebas industriales y sistemas de carga electrónicos.
Ampliamente utilizado en gabinetes de control PLC, sistemas de automatización, robótica, equipos CNC y paneles de control eléctrico compactos.
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Tensión soportada dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10× potencia nominal durante 5s | Sin daños visibles |
| Vida de carga | Operación cíclica (10 s encendido / 90 s apagado) | >9.000 horas |
| Resistencia al calor húmedo | 40°C ±2°C, 90--95% humedad relativa, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclos rápidos de temperatura | -55°C / 55°C / 155°C, 15 min cada uno, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistencia al calor | 350°C / 2h | Sin daños visibles ni decoloración |
| Coeficiente de temperatura (TCR) | Resistencia nominal versus inicial | <300 ppm/°C |
| Resistencia a las llamas | 10× potencia nominal durante 5 min | Sin encendido |
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30s | Sin aflojamiento ni daños visibles |
| Resistencia a las vibraciones | 5--200 Hz, 1 g, 98 m/s² | Sin daños estructurales |
| Resistencia al calor de soldadura | 350±5°C Soldadura, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Apariencia | Inspección visual | Sin daños visibles, marcas claras |
| Soldabilidad | 235±5°C Soldadura, 5s | Cobertura de soldadura ≥95% |
| Artículo de comparación | Resistencia revestida de aluminio ultrafina DUFEW | Resistencia de potencia convencional |
|---|---|---|
| Diseño de Vivienda | Carcasa de aluminio ultrafina con encapsulado completamente cerrado | Construcción mayoritariamente abierta o semicerrada. |
| Espacio de instalación | El perfil delgado de 6 a 8 mm permite una instalación compacta de lado a lado | Una carcasa más grande requiere más espacio de instalación |
| Protección ambiental | Mejor resistencia al polvo, la humedad, la vibración y la oxidación. | Protección ambiental limitada para condiciones duras |
| Disipación de calor | La carcasa de aluminio admite montaje directo en chasis o disipador de calor para mejorar la refrigeración. | Se basa principalmente en la refrigeración por aire natural. |
| Rango de resistencia | Amplio rango de 0,01Ω a 120kΩ | Rango de resistencia típicamente limitado dependiendo de la construcción |
| Solicitud | Equipos industriales compactos, VFD, servosistemas, equipos de baterías y pruebas de carga. | Aplicaciones de disipación de energía de uso general |
| Personalización | Admite dimensiones, terminales, cables conductores, potencias nominales y valores de resistencia personalizados | Personalización limitada |
R: Su principal ventaja es la estructura ultrafina, con un espesor de sólo 6-8 mm. Este diseño compacto proporciona una disipación de energía eficiente al tiempo que reduce el espacio de instalación, lo que lo hace adecuado para servovariadores, sistemas VFD, equipos de baterías y gabinetes de control industrial donde el espacio es limitado.
R: Sí. La base plana de aluminio permite el montaje directo sobre un chasis metálico o un disipador de calor externo. La aplicación de grasa térmica entre las superficies de contacto puede mejorar aún más la eficiencia de la transferencia de calor y respaldar un mayor rendimiento operativo continuo.
R: La carcasa de aluminio completamente cerrada combinada con un revestimiento aislante ignífugo proporciona una protección eficaz contra el polvo, la humedad, la vibración y la oxidación. En comparación con las estructuras de resistencia abiertas, este diseño ofrece una mejor adaptabilidad ambiental, mientras que se puede agregar protección de gabinete adicional para aplicaciones al aire libre o de alta protección.
R: Sí. DUFEW ofrece personalización OEM y ODM basada en requisitos eléctricos, mecánicos y de instalación específicos. Las opciones personalizadas incluyen valor de resistencia, potencia nominal, dimensiones de la carcasa, configuración de terminales y cables, estructura de montaje, diseño de baja inductancia y otras especificaciones especiales. Los clientes pueden proporcionar dibujos o requisitos técnicos, y los ingenieros de DUFEW evaluarán y desarrollarán una solución adecuada.
R: Se utilizan comúnmente en aplicaciones que requieren un tamaño compacto y una disipación de calor confiable, incluidos sistemas de servoaccionamiento, variadores de frecuencia, circuitos de frenado dinámico, equipos de carga y descarga de baterías, sistemas de automatización industrial, fuentes de alimentación, sistemas de carga electrónica y equipos de energía renovable.
DUFEW brinda servicios de fabricación OEM y ODM para aplicaciones de resistencias de potencia industriales, brindando soporte a fabricantes de equipos, distribuidores e integradores de sistemas con soluciones personalizadas que cubren el rendimiento eléctrico, la estructura mecánica y los requisitos de instalación.
Las capacidades de personalización incluyen potencias nominales de 50 W a 6 kW, valores de resistencia de 0,01 Ω a 120 kΩ, dimensiones de la carcasa, configuraciones de terminales y cables, estructuras de montaje, diseños de baja inductancia, etiquetas personalizadas, logotipos y modificaciones específicas de la aplicación.
Cada producto personalizado se desarrolla mediante evaluación de ingeniería y control de fabricación para garantizar un rendimiento térmico confiable, estabilidad eléctrica y operación a largo plazo en entornos industriales.
Seleccionar la resistencia correcta ayuda a maximizar la confiabilidad y la vida útil del sistema. Al elegir un modelo, considere los siguientes factores:
| Elemento de selección | Recomendación |
|---|---|
| Clasificación de potencia | Elija según el ciclo de trabajo continuo o intermitente con suficiente margen de seguridad. |
| Valor de resistencia | Cumplir con los requisitos del inversor, servoaccionamiento o circuito eléctrico. |
| Voltaje de funcionamiento | Asegúrese de que el voltaje máximo de trabajo no exceda las especificaciones del producto. |
| Método de enfriamiento | Para aplicaciones de mayor potencia, monte la resistencia en una placa de metal o en un disipador de calor. |
| Espacio de instalación | Seleccione las dimensiones según el gabinete o espacio disponible para equipos. |
| Tipo de conexión | Elija entre configuraciones de terminal o cable según los requisitos de instalación. |
Si no está seguro de qué modelo se adapta mejor a su aplicación, el equipo de ingeniería de DUFEW puede recomendarle la solución más adecuada en función de sus condiciones operativas.
- Fabricante profesional de resistencias de potencia industriales y soluciones de frenado.
- Calidad estable del producto con estricto control de calidad y fabricación.
- Servicios flexibles de OEM y ODM para fabricantes de equipos globales
- Respuesta rápida para soporte técnico y evaluación de proyectos.
- Entrega confiable de productos estándar y personalizados.
- Cartera de productos completa que cubre resistencias bobinadas, corrugadas, tubulares, con carcasa de aluminio, de frenado y de potencia personalizadas
¿Busca un proveedor confiable de resistencias revestidas de aluminio ultrafinas?
DUFEW ofrece productos estándar y soluciones personalizadas para automatización industrial, energía renovable, accionamientos de motores, equipos de prueba y electrónica de potencia.
Póngase en contacto con nuestro equipo de ingeniería hoy para:
- Recomendaciones de productos
- Consulta técnica
-Soporte OEM y ODM
- Solicitudes de muestra
- Cotizaciones competitivas
DUFEW: su fabricante confiable de resistencias de potencia industriales en China.
