Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

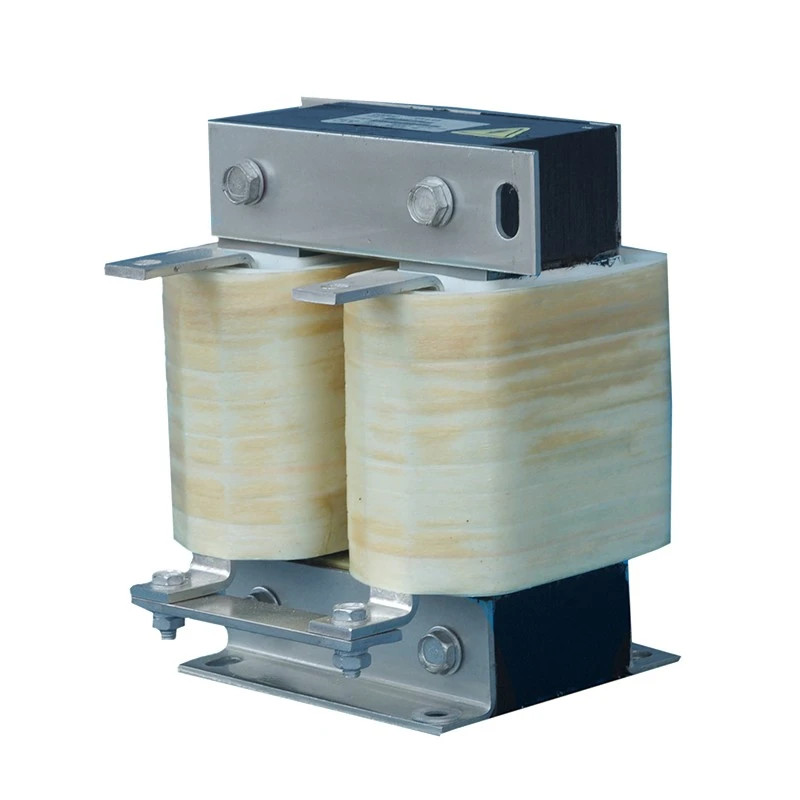

El reactor de enlace de CC VFD está conectado en serie dentro del circuito de bus de CC intermedio entre el puente rectificador y la etapa inversora de un sistema VFD.
Durante la conversión de CA a CC, el funcionamiento del rectificador y la variación de carga pueden introducir ondulaciones de corriente y fluctuaciones eléctricas en el bus de CC. El reactor utiliza características de almacenamiento de energía inductiva para suavizar los cambios de corriente, mantener un flujo de corriente CC continuo y mejorar la estabilidad de la fuente de alimentación del inversor.
A diferencia de los reactores de CA estándar, los reactores de enlace de CC están diseñados para funcionar en condiciones de corriente CC continua. Dufew adopta una estructura magnética de entrehierro segmentado resistente a la polarización de CC para mantener una inductancia estable y reducir el riesgo de saturación magnética.
El reactor presenta:
- Núcleo de acero al silicio laminado en frío de baja pérdida para reducir la pérdida magnética
- Estructura de espacio de aire segmentado para un funcionamiento estable de CC
- Sistema de aislamiento Clase F para confiabilidad a altas temperaturas
- Proceso de impregnación al vacío para mayor resistencia mecánica y resistencia a la humedad.
- Opciones de bobinado de cobre o aluminio para diferentes requisitos actuales
Estas características de diseño hacen que los reactores de enlace de CC Dufew sean adecuados para sistemas VFD que requieren un rendimiento estable del bus de CC, una larga vida útil y un funcionamiento confiable.
La etapa rectificadora genera naturalmente componentes de ondulación en la corriente continua. Un reactor de enlace de CC suaviza la forma de onda de la corriente, reduce la ondulación de la corriente y ayuda a mantener una conducción de corriente continua, proporcionando una entrada más estable al inversor. Esto reduce las fluctuaciones en la fuente de alimentación de CC y respalda el funcionamiento constante del motor.
Una corriente de ondulación excesiva puede aumentar el calentamiento del condensador y acelerar el envejecimiento de los componentes. Al reducir el estrés de carga y la carga térmica en los componentes del bus de CC, el reactor puede ayudar a extender la vida útil del capacitor, mejorar la confiabilidad general de los componentes y reducir los requisitos de mantenimiento.
Los equipos industriales a menudo funcionan bajo frecuentes aceleraciones, frenadas y cambios de carga. El reactor ayuda a mantener el funcionamiento estable del inversor y a reducir el impacto eléctrico de la variación rápida de la carga, al tiempo que respalda el funcionamiento confiable de los dispositivos semiconductores de potencia.
Al mejorar las características del bus de CC y reducir la distorsión de la corriente, el reactor ayuda a optimizar la utilización de la energía y limitar la influencia de los armónicos. Esto lo hace adecuado para sistemas de accionamiento industriales de alta potencia donde se requiere un rendimiento eléctrico estable.
La corriente continua continua puede producir polarización magnética y aumentar el riesgo de saturación del núcleo en diseños de reactores convencionales. La tecnología de entrehierro segmentado de Dufew proporciona una inductancia más estable y una linealidad magnética mejorada, lo que ayuda a reducir el riesgo de saturación y a mantener un funcionamiento confiable en condiciones continuas de CC.
La estructura del devanado está diseñada para operación de CC de alta corriente y puede usar conductores de cobre o aluminio según los requisitos de la aplicación. La baja pérdida de resistencia y el aumento controlado de la temperatura contribuyen a un rendimiento estable a largo plazo. Para los modelos de alta corriente, también se pueden utilizar estructuras de bobinado de láminas para mejorar la disipación de calor manteniendo al mismo tiempo un diseño de instalación compacto.
El proceso de impregnación al vacío fortalece el sistema de aislamiento y mejora la estabilidad mecánica, la resistencia a la humedad y la resistencia a las vibraciones. Este tratamiento ayuda a mantener un rendimiento eléctrico y mecánico confiable durante la operación industrial a largo plazo.
Las soluciones Dufew DC Link Reactor se utilizan ampliamente en sistemas de accionamiento de motores y conversión de energía industrial.
| Solicitud | Requisito principal |
|---|---|
| Sistemas de accionamiento de frecuencia variable | Reduzca la ondulación de CC y mejore la confiabilidad de la unidad |
| Sistemas de servoaccionamiento | Mejore la estabilidad del bus de CC durante el funcionamiento dinámico |
| Ascensores | Soporta ciclos frecuentes de aceleración y frenado. |
| Grúas portuarias y equipos de elevación | Mejore la confiabilidad en condiciones de carga pesada |
| Laminadores | Reducir el estrés eléctrico durante el funcionamiento continuo |
| Máquinas de moldeo por inyección | Mejorar la estabilidad del accionamiento del motor |
| Máquinas trefiladoras | Mantener una transmisión de potencia suave |
| Maquinaria textil | Apoyar la operación estable a largo plazo |
| Sistemas de prueba | Mejorar la consistencia eléctrica |
Se recomienda un reactor de enlace de CC cuando el sistema VFD experimenta:
| Condición del sistema | Propósito recomendado |
|---|---|
| Fluctuación frecuente de corriente continua | Reducir la corriente de ondulación |
| VFD de fuente de voltaje con filtrado de capacitor | Proteger los condensadores del bus de CC |
| Suministro de transformadores de gran capacidad. | Mejorar la estabilidad de energía |
| Desequilibrio de tensión trifásico | Reducir el estrés eléctrico |
| Aceleraciones y desaceleraciones frecuentes | Mejorar la confiabilidad del inversor |
| Requisitos de alta calidad de energía. | Reducir el impacto armónico |
Ejemplo: CDL-600-0600-EIDA
| Código | Descripción |
|---|---|
| CDL | Serie de reactores de enlace CC |
| 600 | Nivel de voltaje (600 = 690 VCC) |
| 0600 | Corriente nominal (0600 = 600 A, 2500 = 2500 A) |
| IE | Estructura del Núcleo (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D | Estructura de instalación (D = Instalación vertical, W = Instalación horizontal) |
| A | Material de bobinado (A = Aluminio, C = Cobre) |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de enlace CC VFD |
| Posición de instalación | Circuito de bus de CC entre rectificador e inversor. |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50 Hz / 60 Hz / Personalizado hasta 500 Hz |
| Corriente nominal | 5A - 3800A |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos, intervalo de 1 hora |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ a 1000VCC |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB (probado a 1 metro de distancia horizontal) |
| Vida útil | ≥15 años |
| Normas aplicables | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric se especializa en componentes electrónicos de potencia personalizados, incluidos reactores de enlace de CC, reactores de CA, resistencias de frenado, transformadores y soluciones eléctricas relacionadas.
Con capacidad de ingeniería profesional y procesos de fabricación controlados, Dufew ofrece soluciones de reactores confiables para sistemas VFD, automatización industrial y aplicaciones de conversión de energía.
La producción de Dufew incluye:
- Procesamiento de núcleo de acero al silicio de precisión
- Fabricación de estructuras magnéticas con entrehierro segmentado.
- Producción de bobinados de cobre y aluminio.
- Tratamiento de impregnación al vacío
- Proceso de curado a alta temperatura.
- Pruebas de rendimiento eléctrico.
Cada reactor se somete a estrictos procedimientos de inspección, que incluyen:
| Artículo de inspección | Objetivo |
|---|---|
| Prueba de resistencia de aislamiento | Verificar la confiabilidad del aislamiento |
| Pruebas de resistencia dieléctrica | Confirmar el desempeño de seguridad eléctrica |
| Prueba de inductancia | Garantizar las características requeridas del reactor. |
| Prueba de aumento de temperatura | Verificar el rendimiento térmico |
| Pruebas de ruido | Controlar el nivel de ruido de funcionamiento |
| Inspección de apariencia | Confirmar la calidad de fabricación. |
Dufew ofrece soluciones personalizadas basadas en el voltaje nominal, el rango de corriente, la inductancia, la caída de voltaje, la estructura de instalación, el espacio del gabinete y los requisitos del material del devanado. El diseño se puede adaptar a diferentes condiciones eléctricas y mecánicas para garantizar una integración adecuada con el sistema de accionamiento del cliente.
Los servicios cubren la fabricación OEM, el diseño personalizado de reactores, la documentación técnica y el soporte de ingeniería de aplicaciones, ayudando a los clientes a abordar los requisitos específicos del proyecto desde la selección de productos hasta la integración del sistema.
Los productos Dufew se fabrican según estándares industriales reconocidos y requisitos de calidad.
Las normas aplicables incluyen:
| Estándar | Descripción |
|---|---|
| Norma ISO 9001 | Sistema de Gestión de Calidad |
| IEC289:1987 | Estándar del reactor |
| GB10229-88 | Estándar de reactor (equivalente a IEC289:1987) |
| JB9644-1999 | Reactor para accionamientos eléctricos semiconductores |
| CE | Requisito de cumplimiento del producto |
Dufew ofrece soluciones de embalaje estándar de exportación para garantizar un transporte seguro y un rendimiento confiable del producto.
- Protección resistente a la humedad
- Estructura de fijación resistente a los golpes
- Cajas de madera reforzadas de exportación para grandes reactores.
- Etiquetas de productos y documentos técnicos.
- Registros de inspección previa al envío
Cada unidad se inspecciona antes de la entrega para garantizar que los parámetros eléctricos y los requisitos mecánicos cumplan con las especificaciones del cliente.
Dufew apoya:
- Producción por lotes
- Proyectos OEM
- Envío internacional
- Requisitos de embalaje personalizados
| Dimensión de comparación | Reactor de enlace CC VFD | Reactor de CA trifásico estándar |
|---|---|---|
| Posición de instalación | Instalado en la sección del bus de CC entre el rectificador y el inversor. | Instalado en el lado de entrada de CA o en el lado de salida de CA de los sistemas VFD |
| Diseño de núcleo magnético | Núcleo de espacio de aire segmentado diseñado para corriente CC con componentes de ondulación de CA | Núcleo magnético convencional diseñado para flujo magnético de CA simétrico |
| Función principal | Suaviza la ondulación de la corriente CC, mejora la estabilidad del bus CC y reduce la tensión en los componentes CC. | Reduzca los armónicos de CA, limite las sobretensiones y mejore la calidad de la forma de onda de CA |
| Condición de funcionamiento | Funciona en condiciones de polarización de CC y requiere un diseño resistente a la saturación. | Funciona bajo condiciones magnéticas alternas de CA. |
| Valor de aplicación típico | Protege los condensadores de CC y mejora la estabilidad operativa del inversor. | Mejora la calidad de la energía del lado de CA y la protección del lado del motor. |
Se instala un reactor de enlace de CC en el circuito del bus de CC para suavizar la fluctuación de corriente y reducir la tensión ondulada en los componentes de CC. Se instala un reactor de CA en el lado de CA para controlar los armónicos de entrada o la tensión eléctrica de salida. Sus posiciones de instalación y requisitos de diseño son diferentes.
Se recomienda para sistemas VFD con grandes potencias nominales, importantes ondulaciones de corriente CC, cambios frecuentes de carga o aplicaciones que requieren una estabilidad mejorada del bus CC.
Al limitar la ondulación de la corriente y reducir la fluctuación de la corriente de carga, el reactor reduce la tensión térmica y eléctrica en los condensadores de CC, lo que ayuda a mejorar su confiabilidad y vida útil.
Sí. Dufew admite la personalización del voltaje nominal, la capacidad de corriente, el valor de inductancia, la caída de voltaje, el material del devanado, las dimensiones y la configuración de la instalación de acuerdo con los requisitos del proyecto.
Dufew Electric ofrece soluciones personalizadas de reactores de enlace de CC para sistemas industriales VFD, equipos de conversión de energía y aplicaciones de automatización.
Con capacidad de ingeniería profesional, procesos de fabricación avanzados y un estricto control de calidad, Dufew ayuda a los clientes a mejorar la estabilidad del bus de CC, reducir el estrés eléctrico y lograr un funcionamiento confiable a largo plazo.
Comuníquese con Dufew Electric para obtener un diseño de reactor personalizado, cooperación con OEM y soporte para proyectos.
