Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

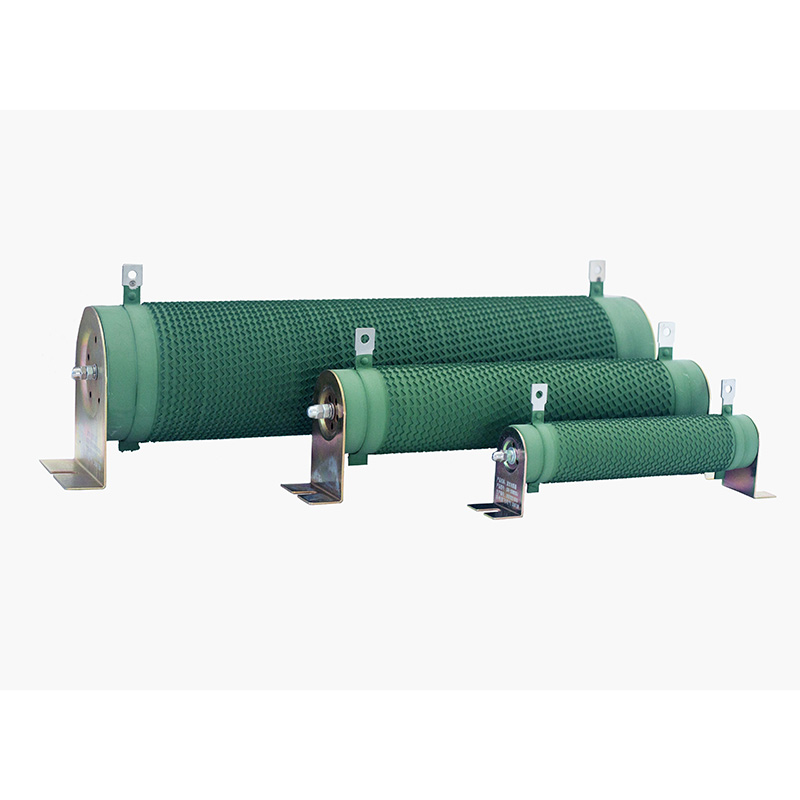

Las resistencias corrugadas de la serie DUFEW CRR están diseñadas para aplicaciones industriales exigentes, incluidos sistemas de frenado VFD, pruebas de carga de electrónica de potencia, frenado dinámico y protección de circuitos. Con alta capacidad de potencia, excelente disipación de calor y larga vida útil, ofrecen un rendimiento estable y confiable en entornos operativos hostiles.
El elemento resistivo se fabrica a partir de una cinta de aleación de níquel-cromo (Ni-Cr) o de Constantan de alta calidad, enrollado con precisión en un perfil corrugado mediante un equipo automatizado y montado en el borde sobre un núcleo cerámico hueco de alta frecuencia. Se fija de forma segura con abrazaderas de acero inoxidable para mejorar la resistencia a las vibraciones y la estabilidad mecánica, mientras que los terminales de acero inoxidable de alta resistencia brindan una excelente resistencia a la corrosión y conexiones eléctricas confiables.
Para mayor durabilidad, la superficie de la resistencia está recubierta con un revestimiento aislante ignífugo UL94V-2 respetuoso con el medio ambiente que no produce humo, no es tóxico, es resistente a la oxidación y es altamente resistente a la humedad y al envejecimiento. Fabricados de acuerdo con los estándares GB-5792, los productos admiten instalación tanto horizontal como vertical, lo que permite una integración flexible en gabinetes de control eléctrico o conjuntos de resistencias independientes.
| Código de modelo | Significado | Descripción |
| RRC | Serie | Resistencia corrugada |
| 2500W | Potencia nominal | 2500W |
| 54.4R | Resistencia nominal | 54,4Ω |
| J | Tolerancia de resistencia | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parámetro | Especificación |
| Rango de potencia | 50W-10KW |
| Voltaje de funcionamiento | ≤1200V |
| Rango de resistencia | 0,01Ω–1KΩ |
| Tolerancia de resistencia | ±3% / ±5% / ±10% |
| Clasificación de protección | IP00 |
| Coeficiente de temperatura (TCR) | ≤300 ppm/°C |
| Calificación retardante de llama | UL 94V-2 |
| Estándar de cumplimiento | GB/T 5792 |
1: Núcleo aislante: Utiliza un tubo cerámico hueco de alta frecuencia que ofrece excelente resistencia a altas temperaturas, rigidez estructural y resistencia a los golpes, lo que garantiza la estabilidad del elemento resistor en condiciones de funcionamiento a altas temperaturas.
2: Elemento de resistencia: Emplea cinta de aleación de níquel-cromo o de Constantan de alta calidad, caracterizada por un bajo coeficiente de temperatura y una alta capacidad de sobrecarga. El diseño de borde corrugado maximiza la superficie de disipación de calor y minimiza la inductancia.
3: Montaje y Terminales: Las abrazaderas de acero inoxidable aseguran la cinta de resistencia para evitar su desplazamiento o aflojamiento; Los terminales están hechos de acero inoxidable con una construcción espesa y tratamiento superficial, lo que garantiza resistencia a la corrosión, prevención de la oxidación y facilidad de conexión.
4: Revestimiento de superficie: Presenta un revestimiento aislante verde ecológico con fuerte adherencia y una clasificación de retardante de llama UL94V-2. Es resistente a la corrosión, libre de humo, no tóxico e inodoro, lo que protege eficazmente la cinta de resistencia contra la oxidación y prolonga la vida útil.
5: Estructura general: Las potencias nominales varían de 50 W a 10 KW, con valores de resistencia de 0,01 Ω a 1 KΩ y voltajes de funcionamiento de hasta 1200 V; La estructura de la cinta con borde corrugado combina baja inductancia con alta precisión.
●Estructura de borde corrugado que ofrece una gran área de disipación de calor y una excelente estabilidad térmica.
●Núcleo cerámico hueco de alta frecuencia; resistente a altas temperaturas, robusto y resistente a golpes
●Alambre de resistencia de aleación de alta calidad; coeficiente de temperatura bajo (≤300 ppm/°C) y alta precisión
●Fuerte capacidad de sobrecarga a corto plazo; Resiste 10 veces la potencia nominal durante 5 segundos sin daños visibles.
●Terminales de acero inoxidable; Conexiones fiables, resistentes a la corrosión y al óxido.
●Recubrimiento ecológico; ignífugo y resistente a la corrosión; libre de humo, no tóxico e inodoro
●Validación rigurosa del desempeño; Cumple totalmente con los estándares de tensión soportada, calor húmedo y choque térmico.
●Cumple con los estándares GB-5792; calidad confiable
Resistencias de frenado para variadores de frecuencia (VFD); resistencias protectoras para servoaccionamientos; cargas resistivas para pruebas de electrónica de potencia; resistencias de muestreo para circuitos de suministro de energía; resistencias limitadoras de corriente para motores; resistencias de arranque; resistencias de protección del circuito. Ampliamente utilizado en equipos de industrias como ascensores, maquinaria portuaria, laminadores, grúas, cabrestantes, máquinas de moldeo por inyección, trefiladoras, centrífugas, maquinaria textil, equipos de impresión y teñido, apiladores-recuperadores, maquinaria de fabricación de papel, equipos de escenario y sistemas de prueba.
| Características eléctricas | Condiciones de prueba | Actuación |
| Tensión soportada dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | Resistencia de aislamiento ≥100MΩ |
| Sobrecarga de corta duración | Potencia nominal 10× durante 5 s | Sin daños visibles |
| Vida de carga a largo plazo | Prueba de encendido cíclico (10 s energizado, 90 s apagado) | >9.000 horas |
| Calor húmedo en estado estacionario | 40°C ±2°C, 90%–95% humedad relativa, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Cambio rápido de temperatura | -55°C, 55°C, 155°C, 15 min a cada temperatura, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistencia al calor | 350°C / 2h | Sin decoloración o daño obvio |
| Coeficiente de temperatura (TCR) | Resistencia bajo carga nominal en comparación con la resistencia estática | ≤300 ppm/°C |
| Resistencia a las llamas | 10 veces la potencia nominal durante 5 min. | Al rojo vivo sin llama abierta |
| Características mecánicas | Condiciones de prueba | Actuación |
| Fuerza terminal | 45N/30s | Sin holgura ni daños visibles |
| Resistencia a las vibraciones | 5–200 Hz, 1 g, 98 m/s² | No hay daños visibles a la estructura externa. |
| Resistencia al calor de soldadura | Terminales de cable sumergidos en soldadura a 350 ± 5 ℃ durante 3 s | ΔR ≤ ±(1%R + 0,05Ω); sin daños externos visibles, las marcas permanecen claras |
| Soldabilidad | Terminales sumergidos en soldadura a 235±5℃ durante 5s | Cobertura de soldadura en la superficie del terminal ≥95% |
| Criterios de comparación | Resistencia corrugada | Resistencia de película de carbono/película metálica convencional |
| Manejo de energía | Diseñado para aplicaciones de alta potencia, 50 W–10 kW; Resiste 10 veces la potencia nominal para sobrecargas de corta duración. | Normalmente entre 0,1 y 20 W; Se daña fácilmente en condiciones de sobrecarga. |
| Resistencia a la temperatura y vida útil | Resiste temperaturas de hasta 350°C; La vida útil cíclica supera las 9.000 horas. | Menor resistencia al calor; La película resistiva tiende a envejecer y pelarse bajo altas temperaturas prolongadas. |
| Capacidad actual | Adecuado para aplicaciones de alta corriente, frenado de motor, descarga regenerativa y descarga de carga. | Diseñado principalmente para circuitos de señal de PCB de baja corriente. |
| Características de inductancia | Los modelos estándar tienen mayor inductancia; Hay disponibles versiones corrugadas no inductivas. | Diseño sin bobina con muy baja inductancia, adecuado para circuitos de alta frecuencia y baja potencia. |
| Durabilidad ambiental | Núcleo cerámico con terminales de acero inoxidable que proporciona una excelente resistencia a vibraciones y golpes. | La estructura de película delgada tiene una adhesión más débil y es más susceptible a fallas inducidas por vibraciones. |
| Rentabilidad | Altamente rentable para aplicaciones de alta potencia; mayor costo para clasificaciones de baja potencia | Bajo costo para aplicaciones de bajo consumo; caro y menos práctico para requisitos de alta potencia |
P1: ¿Cómo selecciono una resistencia con la potencia nominal adecuada?
R: Seleccione una resistencia con una potencia nominal de 1,5 a 2 veces el consumo de energía real en el circuito. Además, considere la reducción de potencia debido a la temperatura ambiente; Se requiere una potencia nominal más alta para entornos de alta temperatura.
P2: ¿Es normal que la temperatura de la superficie de la resistencia sea muy alta?
R: Las resistencias corrugadas DUFEW convierten la energía eléctrica en calor durante el funcionamiento, por lo que una temperatura superficial alta es normal. Asegúrese de que el lugar de instalación esté bien ventilado y libre de materiales inflamables. Si la temperatura es anormalmente alta, verifique si hay sobrecarga o una selección de potencia nominal insuficiente.
P3: ¿Cuál es el método de instalación recomendado para las resistencias?
R: El producto admite instalación horizontal o vertical; Se prefiere el montaje horizontal para facilitar el enfriamiento por convección natural. Asegúrese de que haya suficiente espacio alrededor del cuerpo de la resistencia (generalmente al menos el diámetro de la resistencia) y evite montarlo al ras contra las paredes del gabinete u otros componentes que generen calor. Si se instalan varias resistencias una al lado de la otra, el espacio entre ellas debe ser de al menos 50 mm.
P4: ¿Cuáles son los grados de tolerancia de resistencia para la serie CRR y cómo los elijo?
R: La serie DUFEW CRR ofrece tres grados de tolerancia: Clase K (±10%), Clase J (±5%) y Clase H (±3%). La clase J (±5%) es generalmente suficiente para aplicaciones de carga y frenado industrial; para circuitos de muestreo o medición de precisión, se recomienda Clase H (±3%) para una mayor precisión.
