Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

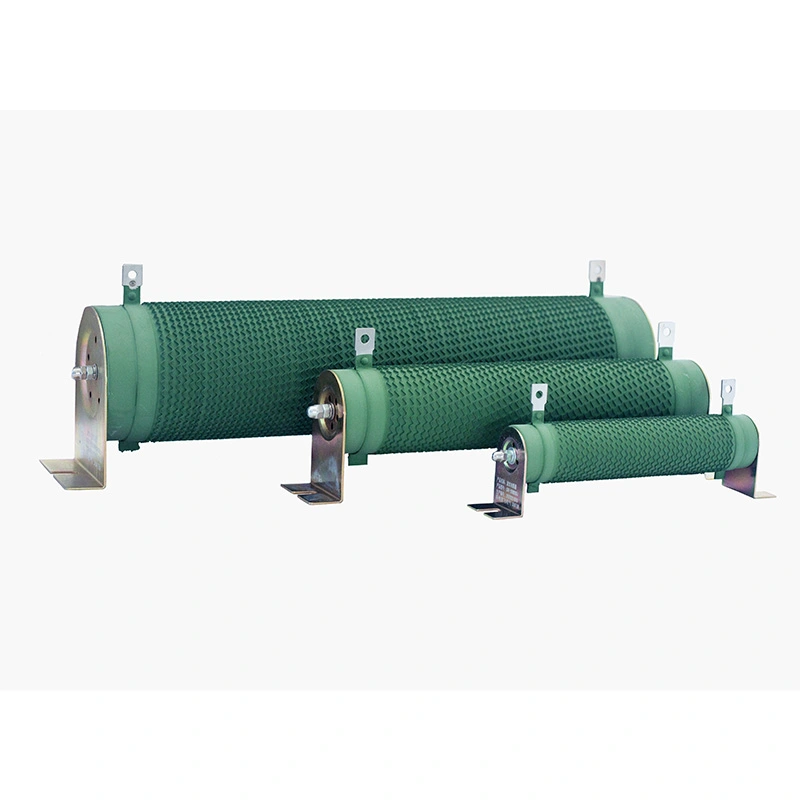

La resistencia corrugada no inductiva de la serie DUFEW CRR es una resistencia pasiva de disipación de energía de alta potencia especialmente optimizada para circuitos de pulsos de media y alta frecuencia. Con una exclusiva estructura de bobinado no inductivo de cinta plana corrugada vertical, el producto ofrece potencias nominales de 50 W a 10 kW, valores de resistencia de 0,01 Ω a 1 kΩ, tres opciones de tolerancia de resistencia y un voltaje de funcionamiento máximo de 1200 V.
Diseñado con una excelente capacidad de sobrecarga de impulsos y un rendimiento térmico estable, se utiliza ampliamente para disipación de energía, detección de corriente, frenado, supresión de sobretensiones y pruebas de carga en sistemas de energía renovable, automatización industrial y equipos de prueba de laboratorio en todo el mundo.
| Código de modelo | Significado | Descripción |
| RRC | Serie | Resistencia corrugada no inductiva |
| 2500W | Potencia nominal | 2500W |
| 54.4R | Resistencia nominal | 54,4Ω |
| J | Tolerancia de resistencia | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parámetro | Especificación |
| Rango de potencia | 50W–10kW |
| Voltaje de funcionamiento | ≤1200V |
| Rango de resistencia | 0,01Ω–1kΩ |
| Tolerancia de resistencia | ±3% / ±5% / ±10% |
| Clasificación de protección | IP00 |
| Coeficiente de temperatura (TCR) | ≤300 ppm/°C |
| Calificación retardante de llama | UL 94V-2 |
| Estándar de cumplimiento | GB/T 5792 |
Fabricado con cerámica aislante de una sola pieza con alto contenido de alúmina, el núcleo hueco cuenta con un canal de aire de convección interno para una disipación eficiente del calor. Proporciona una excelente resistencia a las vibraciones y mantiene un rendimiento de aislamiento estable a temperaturas de hasta 350 °C. La estructura cerámica resiste ciclos repetidos de alta y baja temperatura sin agrietarse.
La cinta de aleación plana está estampada con precisión en un perfil corrugado continuo, lo que proporciona un coeficiente de resistencia a la temperatura (TCR) excepcionalmente bajo. Hay dos materiales de aleación disponibles para adaptarse a diferentes aplicaciones: níquel-cromo (Ni-Cr) para frenado continuo de alta potencia y disipación de energía, y Constantan para circuitos de detección de precisión de baja corriente.
Las abrazaderas finales, los postes terminales y los soportes de montaje están fabricados en acero inoxidable espesado con un acabado pasivado anticorrosión. El conjunto pasa una prueba de tracción de terminales de 45 N sin aflojarse, ofrece una excelente resistencia al calor de soldadura y minimiza el calentamiento de los contactos causado por la oxidación.
Utilizando una técnica de bobinado no inductivo inverso de doble cable, la inductancia en serie equivalente (ESL) normalmente se puede controlar por debajo de 10 nH, lo que hace que la resistencia sea adecuada para circuitos de conmutación de alta frecuencia que funcionan a frecuencias de hasta 100 kHz.
●Inductancia extremadamente baja: la estructura corrugada combinada con un devanado inverso no inductivo elimina eficazmente la autoinductancia, suprime las oscilaciones de alta frecuencia y los picos de voltaje y protege los dispositivos semiconductores de potencia.
●Excelente disipación de calor: el diseño corrugado vertical aumenta la superficie de enfriamiento, mientras que el núcleo cerámico proporciona una conducción térmica eficiente, lo que permite una mayor densidad de potencia y un menor aumento de temperatura.
●Excelente capacidad de sobrecarga: soporta 10 veces la potencia nominal durante 5 segundos sin daños visibles, lo que lo hace ideal para aplicaciones de frenado y absorción de sobretensiones.
●Larga vida útil: la vida útil de la carga cíclica supera las 9.000 horas (descarga de 10 s/intervalo de 90 s), con un revestimiento resistente al envejecimiento y un núcleo cerámico sin deformaciones.
●Respetuoso con el medio ambiente: el revestimiento inorgánico ecológico no produce humo ni gases tóxicos y cumple con los requisitos de seguridad de RoHS y UL.
●Personalización flexible: el valor de resistencia, la potencia nominal, las dimensiones, la orientación de los terminales y los soportes de montaje se pueden personalizar según los dibujos o las especificaciones.
Convertidores de almacenamiento de energía, inversores fotovoltaicos, sistemas de control de paso de turbinas eólicas, cargas de prueba de envejecimiento de paquetes de baterías, resistencias de precarga y descarga de carga rápida CC.
Variadores de frecuencia de media y alta frecuencia, frenado regenerativo por servoaccionamientos, grúas portuarias, ascensores, laminadores, trefiladoras y equipos textiles, sistemas de disipación de energía.
Bancos de carga de energía de alta frecuencia, bancos de pruebas de señales de pulso, sistemas de envejecimiento de fuentes de alimentación, detección de corriente de precisión, amortiguadores y resistencias de amortiguación.
Máquinas de electroerosión por hilo CNC, equipos de soldadura por arco, sistemas de iluminación y elevación de escenarios, centrífugas, maquinaria papelera y apiladores-recuperadores.
Limitación de corriente de alta frecuencia, resistencias de arranque del motor, absorción de sobretensión del gabinete de media tensión.
DUFEW se especializa en I+D y fabricación de componentes electrónicos de potencia, ofreciendo productos confiables y soluciones integradas para usuarios industriales, distribuidores y clientes OEM.
Ofrecemos una gama completa de productos electrónicos de potencia, que incluyen resistencias, unidades de frenado, reactores, transformadores, filtros y sistemas de banco de carga, brindando un abastecimiento integral para diversas necesidades de aplicaciones.
Los estrictos procesos de fabricación, las modernas líneas de producción y el riguroso control de calidad garantizan un rendimiento constante del producto, una larga vida útil y un funcionamiento confiable.
Se encuentran disponibles valores de resistencia, potencias nominales, dimensiones, configuraciones de terminales y opciones de montaje personalizados para satisfacer sus requisitos técnicos específicos.
Una gestión de producción eficiente y un soporte técnico receptivo ayudan a acortar los plazos de entrega y brindan asistencia confiable desde la selección de productos hasta el servicio posventa.
| Característica | Condiciones de prueba | Actuación |
| Tensión soportada dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | Potencia nominal 10× durante 5 s | Sin daños visibles |
| Vida de carga a largo plazo | Operación cíclica (10s encendido / 90s apagado) | 9.000 horas |
| Calor húmedo en estado estacionario | 40 °C ±2 °C, 90–95 % humedad relativa, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Cambio rápido de temperatura | -55°C / 55°C / 155°C, 15 min cada uno, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistencia al calor | 350°C / 2h | Sin decoloración o daño obvio |
| Coeficiente de temperatura | Resistencia de carga nominal frente a resistencia estática | <300 ppm/°C |
| Resistencia a las llamas | 10 veces la potencia nominal durante 5 min. | Al rojo vivo sin llama abierta |
| Característica | Condiciones de prueba | Actuación |
| Fuerza terminal | 45N/30s | Sin holgura ni daños visibles |
| Resistencia a las vibraciones | 5–200 Hz, 1 g, 98 m/s² | Sin daños estructurales visibles |
| Resistencia al calor de soldadura | Terminales sumergidos en soldadura a 350±5°C durante 3s. | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldabilidad | Terminales sumergidos en soldadura a 235±5°C durante 5s. | Cobertura de soldadura ≥95% |
| Artículo de comparación | Resistencia corrugada no inductiva | Resistencias convencionales (película de carbono/película metálica/bobinado estándar) |
| Propósito del diseño | Optimizado para pulsos de alta frecuencia, frenado VFD y disipación de energía regenerativa | Diseñado para aplicaciones generales de baja señal y potencia constante. |
| Supresión de inductancia parásita | El devanado corrugado entrelazado inverso reduce la inductancia a menos de una décima parte de los tipos bobinados convencionales. | Sin supresión activa de inductancia; Los diseños estándar bobinados tienen una alta inductancia parásita. |
| Respuesta de pulso | Respuesta de pulso rápida con cola de voltaje mínima | Notable almacenamiento de energía inductiva y caída de voltaje. |
| Supresión de armónicos y picos | Reduce significativamente la interferencia armónica y los picos de voltaje. | La alta inductancia puede amplificar los picos de pulso y la distorsión de la señal. |
| Ciclos térmicos y envejecimiento | Distribución uniforme del estrés térmico; deriva de resistencia ≤1% en ciclos de larga duración | Desprendimiento de la película y deriva excesiva de la resistencia bajo ciclos térmicos frecuentes |
P1: ¿El diseño no inductivo afecta la potencia nominal o la precisión de la resistencia?
R: No. El método de bobinado no inductivo solo cambia la distribución del campo magnético de la trayectoria de la corriente. No afecta negativamente la resistividad, la capacidad de disipación de calor o la capacidad de potencia de la cinta de aleación. La tolerancia de resistencia y el coeficiente de temperatura siguen siendo los mismos que en la versión estándar.
P2: ¿Cómo puedo determinar si se requiere una versión no inductiva?
R: Si su circuito utiliza control PWM de alta frecuencia, conmutación IGBT rápida o experimenta timbres de sobretensión y distorsión de forma de onda, se recomienda la versión no inductiva. Para aplicaciones de frenado normales de 50/60 Hz, una resistencia corrugada estándar suele ser suficiente.
P3: ¿Se pueden personalizar valores o dimensiones de resistencia especiales?
R: Sí. DUFEW ofrece personalización completa, incluidos valores de resistencia superiores a 0,01 Ω–1 kΩ, potencias nominales, longitud y diámetro del tubo cerámico, posiciones de terminales y configuraciones de soporte de montaje. Se pueden producir muestras rápidamente según dibujos o especificaciones.
P4: ¿Qué se debe hacer si la deriva de la resistencia excede el rango de tolerancia después de un uso prolongado?
R: La oxidación prolongada a alta temperatura, la alta humedad y las sobrecargas frecuentes pueden dañar la cinta de aleación. Si la resistencia del aislamiento cae por debajo de 100 MΩ, se recomienda reemplazarlo. Mejorar la ventilación del gabinete y seleccionar una resistencia con suficiente margen de potencia puede extender significativamente la vida útil.
Ya sea que necesite un modelo estándar o una solución totalmente personalizada, el equipo de ingeniería de DUFEW está listo para ayudarlo. Envíenos sus dibujos o especificaciones técnicas para recibir recomendaciones profesionales y una cotización rápida.
Apoyamos:
✔OEM
✔ODM
✔ Resistencia personalizada
✔ Dimensiones personalizadas
✔ Terminales personalizados
✔ Pequeños pedidos de prueba
Póngase en contacto con DUFEW hoy para una consulta técnica o una cotización.
