Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

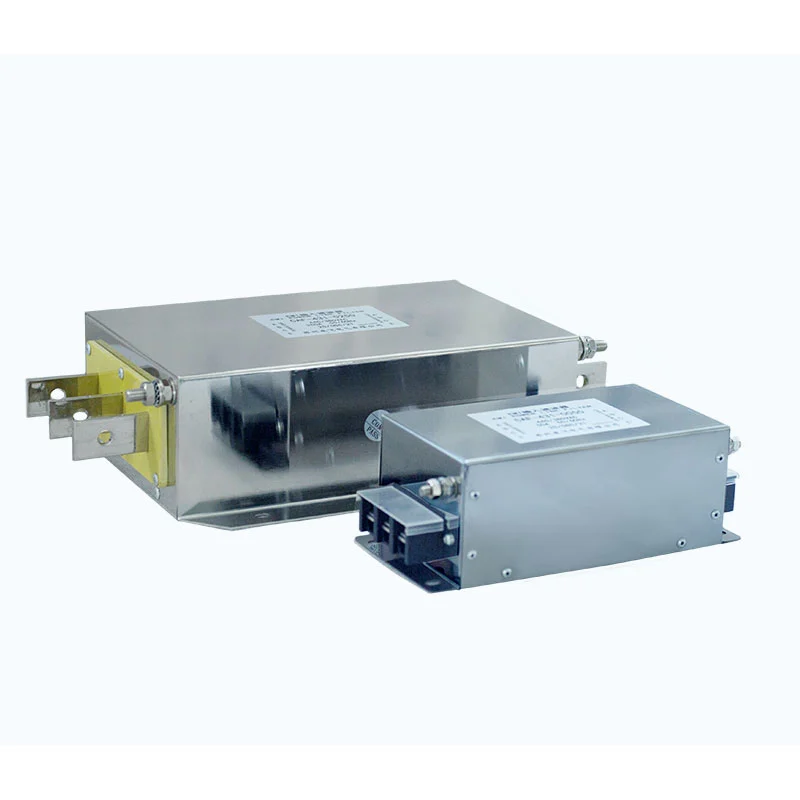

Se instala un filtro de fuente de alimentación entre la fuente de alimentación entrante y la entrada de alimentación del equipo. Su objetivo principal es controlar las interferencias electromagnéticas (EMI) conducidas a través de la línea eléctrica.
Los equipos electrónicos de potencia, como inversores, servovariadores y fuentes de alimentación conmutadas, pueden generar ruido de alta frecuencia durante la operación de conmutación. Los equipos eléctricos externos y la red eléctrica también pueden introducir perturbaciones de alta frecuencia no deseadas en la misma línea de suministro.
El filtro proporciona impedancia a estos componentes de alta frecuencia no deseados y al mismo tiempo permite el paso de la fuente de alimentación normal.
Está diseñado para funcionar en ambas direcciones:
- Reducir las interferencias de alta frecuencia generadas por el equipo y conducidas hacia la red eléctrica.
- Reducir las perturbaciones eléctricas y de RF externas que ingresan al equipo a través de la línea de suministro
- Suprimir la interferencia en modo común y en modo diferencial
- Reducir la posibilidad de interferencias entre equipos electrónicos adyacentes.
Por lo tanto, el filtro se utiliza como parte del sistema de control EMI/EMC y de supresión de interferencias de la línea eléctrica del equipo.
El filtro utiliza una combinación de bobinas de modo común, condensadores X, condensadores Y y componentes resistivos para formar una red de filtrado de paso bajo.
El inductor de modo común presenta una alta impedancia al ruido de alta frecuencia de modo común y al mismo tiempo permite el paso de la corriente de suministro normal.
El condensador X está conectado a través de los conductores de alimentación y proporciona un camino para el ruido de alta frecuencia en modo diferencial.
Los condensadores en Y proporcionan una ruta controlada entre los conductores de alimentación y la tierra o la referencia del chasis para una interferencia de modo común adecuada.
Dependiendo de la configuración del circuito, se pueden utilizar componentes resistivos para la descarga del condensador y la amortiguación del circuito.
El circuito combinado proporciona supresión de interferencias de modo común y modo diferencial en el rango de frecuencia especificado.
El filtro puede utilizar una estructura de una o dos etapas.
El filtrado de una sola etapa es adecuado para aplicaciones donde el nivel de interferencia se puede controlar con una sección de filtrado y el espacio de instalación es limitado.
El filtrado de dos etapas proporciona una atenuación adicional cuando el equipo opera en un entorno electromagnético más exigente.
La configuración adecuada debe determinarse según el equipo, las características de interferencia, la atenuación requerida y las condiciones de instalación.
Las siguientes especificaciones se aplican a la configuración del producto correspondiente. Las diferentes series de filtros Dufew Electric pueden tener diferentes rangos de voltaje y corriente.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 250 VCA para la configuración monofásica especificada |
| Corriente nominal | 1A--60A para la configuración monofásica especificada |
| Frecuencia de funcionamiento | 50 Hz / 60 Hz / hasta 500 Hz, según la configuración |
| Rango de filtrado | 5 kHz--30 MHz |
| Rigidez dieléctrica, línea a línea | 1500 VCC/60 s |
| Rigidez dieléctrica, línea a tierra | 2250 VCC/60 s* |
| Resistencia de aislamiento | >100MΩ a 1000VCC |
| Capacidad de sobrecarga | 1,4 × corriente nominal durante 1 minuto, con al menos 15 minutos entre eventos de sobrecarga |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | T40/F (155°C) |
| Grado retardante de llama | UL94V-2 |
| Estándar del producto | GB/T 15287/8 |
* La información técnica suministrada también enumera 2500 VCC/60 s para rigidez dieléctrica línea a tierra. El valor aplicable debe confirmarse a partir de la especificación final del modelo seleccionado.
Una designación de modelo típica es: CAF-4 3 1-0010
| Código | Descripción |
|---|---|
| c y f | Serie de filtros eléctricos Dufew |
| 4 | Clase de voltaje; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Configuración de fases; 3 = trifásico, 1 = monofásico |
| 1 | Categoría de filtro; 1 = filtro de entrada, 2 = filtro de salida |
| 0010 | Corriente nominal; 0010 = 10A |
La designación del modelo debe compararse con la especificación del producto aplicable y la placa de identificación antes de realizar el pedido.
El circuito de filtro aborda la interferencia de alta frecuencia tanto en modo común como en modo diferencial, lo que permite su uso donde pueden estar presentes diferentes tipos de EMI conducida.
El filtro puede reducir la interferencia generada por el equipo conectado y conducida hacia la red de suministro, al mismo tiempo que limita las perturbaciones externas de alta frecuencia que ingresan a través de la conexión eléctrica.
El rango de filtrado especificado cubre las interferencias de alta frecuencia asociadas con la electrónica de potencia de conmutación y otros equipos electrónicos.
La estructura de filtrado se puede seleccionar según el nivel de interferencia y los requisitos de instalación.
La construcción integrada es adecuada para la instalación dentro de gabinetes de control y gabinetes eléctricos donde el espacio de montaje es limitado.
El filtro está diseñado para equipos electrónicos de potencia monofásicos donde es necesario controlar la EMI conducida. Se puede utilizar en inversores monofásicos, servoaccionamientos, fuentes de alimentación conmutadas, controladores, máquinas de bordar, máquinas de grabado, equipos de control industrial y otros equipos electrónicos instalados en entornos sensibles a EMI.
El filtro también se puede utilizar en instalaciones eléctricas donde varios dispositivos electrónicos operan en la misma red eléctrica y la interferencia conducida puede afectar el funcionamiento del equipo o el rendimiento del sistema.
Un filtro puede ser apropiado cuando el equipo experimenta síntomas relacionados con interferencias, como:
- Paradas inesperadas
- Activación falsa o funcionamiento anormal
- Interferencias de comunicación o control.
- Ruido eléctrico excesivo
- Interferencia de línea eléctrica entre equipos adyacentes
Estos síntomas pueden tener múltiples causas. Antes de seleccionar un filtro, se debe identificar la fuente real del problema. Un filtro no reemplaza las medidas correctivas por sobrecarga, conexión a tierra incorrecta, falla de aislamiento, fallas del equipo u otros problemas eléctricos subyacentes.
La selección del filtro debe considerar el voltaje de suministro del equipo, la corriente nominal, la frecuencia de operación, la configuración monofásica, el rendimiento de filtrado requerido, las dimensiones de la instalación, el método de conexión a tierra, la temperatura ambiente y el nivel de protección.
Para la configuración monofásica especificada, la clasificación del filtro recomendada es aproximadamente 1,2 a 1,5 veces la corriente nominal del equipo. La selección final también debe considerar la corriente de carga real, las condiciones de sobrecarga, la temperatura de funcionamiento y las especificaciones del fabricante.
Para la selección del modelo, los clientes pueden proporcionar el modelo del equipo, voltaje de suministro, corriente nominal, frecuencia de operación, diagrama de cableado, dimensiones de instalación, síntomas de interferencia y entorno operativo.
La instalación correcta es particularmente importante para la supresión de EMI de alta frecuencia.
Verifique el voltaje y la corriente del equipo antes de la instalación. El filtro seleccionado debe ser compatible con la alimentación y corriente de funcionamiento del equipo.
Verifique la carcasa, los terminales, los puntos de montaje, la etiqueta de identificación y las marcas de cableado. No instale una unidad dañada.
Instale el filtro lo más cerca posible de la entrada de energía del equipo protegido. Para instalaciones en gabinetes, el filtro se puede montar en una superficie de montaje metálica adecuada según los requisitos de instalación.
Conecte el filtro entre la fuente de alimentación entrante y la entrada del equipo de acuerdo con el diagrama de cableado aplicable. Siga los terminales de entrada y salida marcados donde se especifica una dirección de conexión definida.
El terminal de tierra debe estar conectado de manera confiable.
No junte los cables de entrada y salida del filtro.
La interferencia de alta frecuencia puede acoplarse entre conductores de entrada y salida estrechamente encaminados y evitar el circuito de filtrado. Por lo tanto, el cableado del lado de entrada y del lado de carga debe tenderse por separado y mantenerse separados en la medida de lo posible.
El conductor de puesta a tierra debe ser corto y tener una impedancia suficientemente baja para la instalación.
Después de comprobar el cableado y la conexión a tierra:
1. Confirme todas las conexiones de los terminales.
2. Verifique la separación del cable de entrada/salida.
3. Energizar el equipo.
4. Observe el estado de funcionamiento y las condiciones de alarma.
5. Verifique si se ha reducido la interferencia original.
Para equipos monofásicos compactos, un conjunto de filtro integrado puede reducir la cantidad de componentes necesarios para la instalación.
| Comparación | Filtro monofásico integrado | Unidades de filtrado separadas |
|---|---|---|
| Estructura | Un conjunto integrado | Múltiples asambleas independientes |
| Instalación | Un punto de instalación de filtro | Unidades separadas y puntos de montaje. |
| Alambrado | Terminales de entrada y salida de filtro dedicados | Interconexión y enrutamiento adicionales |
| Espacio en el gabinete | Adecuado para armarios de control compactos | Requiere espacio para cada unidad |
| Gestión de componentes | Montaje de un producto | Componentes y accesorios separados |
El rendimiento real de EMI depende del circuito del filtro, las condiciones eléctricas, la conexión a tierra, el tendido de cables y la calidad de la instalación. La estructura integrada en sí no debe considerarse como una garantía de una atenuación EMI superior sin datos de prueba específicos de la aplicación.
Dufew Electric fabrica componentes electrónicos de potencia que incluyen resistencias, sistemas de frenado, reactores, filtros, transformadores y componentes eléctricos personalizados.
Para filtros de suministro de energía, la producción e inspección pueden incluir:
Inspección de componentes → Conjunto de filtro → Pruebas eléctricas → Inspección final → Embalaje
Dependiendo de la configuración del producto, la inspección puede incluir:
- Verificación de las especificaciones de los componentes.
- Inspección de terminales y conexiones.
- Pruebas de resistencia de aislamiento
- Pruebas de rigidez dieléctrica
- Pruebas de rendimiento eléctrico.
- Inspección dimensional
- Inspección del producto final
Se pueden proporcionar registros técnicos aplicables y documentación de prueba de acuerdo con los requisitos del producto y del proyecto.
Dufew Electric cuenta con certificaciones ISO y CE que respaldan sus actividades de gestión de calidad y cumplimiento de productos.
Los certificados y documentos técnicos aplicables deben confirmarse según el modelo seleccionado, la configuración del producto y el mercado previsto.
Los pedidos internacionales se pueden organizar según la cantidad del producto, las dimensiones, el destino y los requisitos de entrega.
Según corresponda, se puede utilizar transporte marítimo, transporte aéreo, entrega urgente o un transportista designado por el cliente. El embalaje se selecciona según la estructura del producto y las condiciones de transporte.
Se instala en la entrada de energía de los equipos electrónicos para suprimir la interferencia electromagnética conducida que viaja a través de la línea eléctrica. Las aplicaciones típicas incluyen inversores monofásicos, servovariadores, fuentes de alimentación conmutadas y controladores.
El filtro está diseñado para abordar interferencias de alta frecuencia tanto en modo común como en modo diferencial. El rango de filtrado especificado es de 5 kHz a 30 MHz para la configuración aplicable.
Debe instalarse lo más cerca posible de la entrada de energía del equipo protegido. Los cables del lado de entrada y del lado de salida deben separarse para reducir el acoplamiento electromagnético que podría pasar por alto el filtro.
Sí. Está destinado a aplicaciones que incluyen inversores monofásicos, servovariadores, fuentes de alimentación conmutadas, controladores y equipos electrónicos similares, siempre que las clasificaciones eléctricas sean compatibles.
La selección debe considerar la corriente operativa nominal y real del equipo, el voltaje de suministro, las condiciones operativas y las especificaciones del filtro. La guía de selección suministrada recomienda aproximadamente entre 1,2 y 1,5 veces la corriente nominal del equipo.
Puede ayudar cuando estos síntomas son causados o agravados por interferencias electromagnéticas conducidas o perturbaciones en las líneas eléctricas. Si la falla se debe a una sobrecarga, una conexión a tierra incorrecta, problemas de aislamiento o una falla interna del equipo, la causa subyacente debe abordarse por separado.
Las clasificaciones eléctricas, la estructura de filtrado, las dimensiones de instalación y otras especificaciones se pueden evaluar de acuerdo con los requisitos del equipo y la aplicación.
Sí. Por encima de 1000 m, la disipación de calor reducida puede requerir una reducción de la corriente. La información técnica suministrada especifica una altitud máxima de 2000 m y recomienda una reducción del 15 % de la corriente por encima de 1000 m. Se debe confirmar el requisito final para el modelo seleccionado.
Dufew Electric suministra filtros de suministro de energía para inversores monofásicos, servoaccionamientos, fuentes de alimentación conmutadas, controladores y otros equipos electrónicos de potencia. Los filtros utilizan componentes de filtrado de modo común y modo diferencial para reducir la EMI conducida a través de la conexión de alimentación.
Para la selección de productos, proporcione el voltaje del equipo, la corriente nominal, la frecuencia de operación, las condiciones de instalación y la información de interferencia disponible para revisar la configuración.
