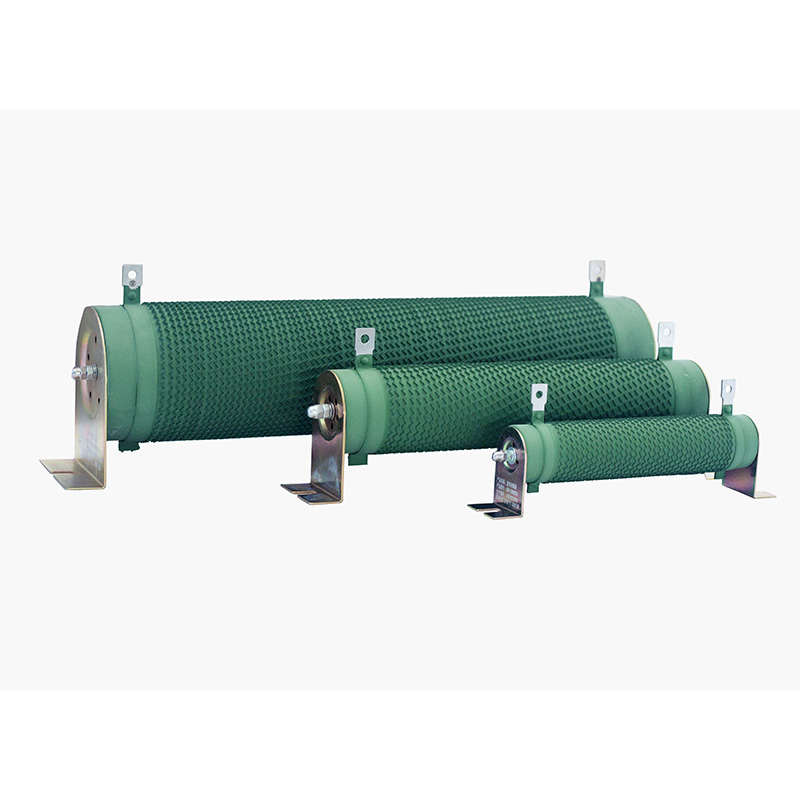

La resistencia tubular DUFEW es un componente bobinado de alta potencia construido con una estructura de tubo cerámico que proporciona aislamiento eléctrico y transferencia de calor eficiente. Los cables de resistencia fabricados con aleación de níquel-cromo (Ni-Cr), manganina o constante se enrollan con precisión alrededor del núcleo cerámico para lograr una resistencia estable, una fuerte capacidad de sobrecarga y un rendimiento térmico constante.
El diseño del tubo cerámico mejora la densidad de potencia y la eficiencia de enfriamiento al transferir calor a través de la estructura interna del núcleo. Después del bobinado, la resistencia se recubre con una capa aislante retardante de llama de alta temperatura para proteger el cable de resistencia de la oxidación, la humedad y la influencia ambiental, lo que ayuda a mantener un funcionamiento estable en condiciones industriales.
Adecuada para aplicaciones de energía industrial, esta resistencia se usa comúnmente en sistemas de frenado VFD, circuitos de arranque de motores, equipos de prueba de carga, máquinas de soldadura y otros sistemas eléctricos que requieren una disipación de energía controlada y un rendimiento térmico confiable.
La resistencia convierte la energía eléctrica en calor a través de un alambre de aleación de resistencia enrollado alrededor de un tubo cerámico. El núcleo cerámico proporciona aislamiento y al mismo tiempo ayuda a transferir calor al entorno circundante para un control eficaz de la temperatura.
Con un rendimiento estable bajo corriente alta, sobrecarga de corta duración y condiciones de conmutación repetidas, es adecuado para aplicaciones de frenado dinámico, arranque de motor, limitación de corriente, simulación de carga, caída de voltaje y consumo de energía.
| Código de modelo | Significado | Descripción |
|---|---|---|
| RRC | Serie de productos | Resistencia tubular |
| 2500W | Potencia nominal | 2500 vatios |
| 54.4R | Resistencia nominal | 54,4 Ω |
| J | Tolerancia de resistencia | J = ±5% (Opcional: K = ±10%, H = ±3%) |
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 50W--10kW |
| Voltaje de funcionamiento | ≤1200V |
| Rango de resistencia | 0,01Ω--1kΩ |
| Tolerancia de resistencia | ±3%, ±5%, ±10% |
| Clasificación de protección | IP00 |
| Coeficiente de temperatura (TCR) | ≤300 ppm/°C |
| Calificación retardante de llama | UL 94V-2 |
| Estándar de cumplimiento | GB/T 5792 |
La estructura del devanado afecta directamente la capacidad de disipación de calor, la inductancia y la idoneidad de la aplicación de la resistencia.
El cable de resistencia se enrolla en forma de espiral convencional alrededor del tubo cerámico. Esta estructura ofrece una solución sencilla y económica para aplicaciones de disipación de potencia de baja frecuencia donde la inductancia no es una preocupación crítica.
Al cable de resistencia se le da forma de perfil corrugado y se monta verticalmente sobre el tubo cerámico. Este diseño aumenta significativamente la superficie de enfriamiento al tiempo que reduce la inductancia parásita, lo que lo hace ideal para sistemas de frenado VFD, cargas de impulsos y aplicaciones que requieren un rendimiento térmico mejorado.
Proporciona un valor de resistencia permanente y es adecuado para la mayoría de las aplicaciones industriales estándar que requieren un funcionamiento estable y sin mantenimiento.
La resistencia se puede ajustar mediante una abrazadera metálica móvil o un mecanismo de golpeteo, lo que permite configuraciones de resistencia flexibles para la puesta en marcha de equipos, pruebas y aplicaciones de carga variable.
Disponible con múltiples puntos de derivación para proporcionar diferentes valores de resistencia a partir de una sola resistencia, lo que lo hace adecuado para circuitos eléctricos complejos y control de carga de múltiples etapas.
Fabricado con cerámica aislante de alta calidad, el tubo proporciona una excelente rigidez dieléctrica, una transferencia de calor eficiente, una alta resistencia mecánica y una excelente resistencia al choque térmico durante el funcionamiento industrial continuo.
Disponible en aleaciones de níquel-cromo (Ni-Cr), manganina y constante, el cable de resistencia ofrece características eléctricas estables, excelente capacidad de sobrecarga y estabilidad de resistencia a largo plazo bajo ciclos térmicos repetidos.
Un revestimiento aislante inorgánico respetuoso con el medio ambiente protege el cable de resistencia contra la oxidación, la humedad, el polvo y la corrosión, al tiempo que proporciona un rendimiento retardante de llama confiable de acuerdo con los requisitos UL94V-2.
El tubo cerámico funciona como soporte aislante y como medio eficiente de disipación de calor, lo que permite que la resistencia proporcione potencias nominales más altas en un espacio compacto. Esto lo hace ideal para aplicaciones industriales donde el espacio de instalación es limitado.
La alta conductividad térmica del tubo cerámico permite una rápida transferencia de calor desde el cable de resistencia al aire circundante. El devanado corrugado vertical opcional aumenta aún más el área de la superficie de enfriamiento, mejorando el rendimiento de carga continua y reduciendo la temperatura de funcionamiento.
Fabricada con materiales cerámicos de alta calidad y protegida por un revestimiento aislante inorgánico de alta temperatura, la resistencia puede soportar temperaturas de funcionamiento de hasta 350 °C. Hay versiones recubiertas de esmalte de vidrio disponibles para aplicaciones que requieren temperaturas de hasta 375 °C.
Diseñada para aplicaciones de sobrecarga de corta duración y alta corriente, la resistencia proporciona una excelente resistencia al choque térmico y la carga de pulsos repetidos. Es muy adecuado para aplicaciones de arranque de motores, frenado dinámico y pruebas de carga.
DUFEW ofrece resistencias tubulares fijas, ajustables, multiterminales, de baja inductancia y diseñadas a medida para satisfacer diversos requisitos eléctricos y mecánicos en diferentes industrias.
La resistencia se puede suministrar con una variedad de soportes de montaje y configuraciones de terminales, lo que permite una instalación conveniente en gabinetes eléctricos, bancos de carga, equipos de prueba y maquinaria industrial.
El alambre de aleación de resistencia premium, una estructura cerámica duradera y un revestimiento protector resistente a la oxidación garantizan valores de resistencia estables, una excelente estabilidad térmica y una vida útil prolongada en condiciones de funcionamiento exigentes.
Ampliamente utilizado en máquinas de soldadura, gabinetes de control industrial y sistemas de automatización eléctrica para limitación de corriente, caída de voltaje y disipación de energía.
Adecuado para bancos de carga, equipos de prueba de quemado, sistemas de descarga de baterías y pruebas de envejecimiento de fuentes de alimentación donde se requiere una disipación de energía estable.
Se aplica en sistemas de frenado VFD de potencia pequeña y media, circuitos de arranque de motores, sistemas de servoaccionamiento y equipos de transmisión industrial que requieren control de carga y frenado confiable.
Se utiliza en equipos de medición eléctrica, circuitos de protección, aparamenta y paneles de control para proporcionar una resistencia estable y mejorar la confiabilidad del circuito.
Una solución de reemplazo ideal para el mantenimiento de equipos industriales, actualizaciones de máquinas y fabricación OEM, con personalización flexible disponible para clientes internacionales.
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Tensión soportada dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10× potencia nominal durante 5 segundos | Sin daños visibles |
| Vida de carga | Operación cíclica (10 s encendido / 90 s apagado) | >9.000 horas |
| Resistencia al calor húmedo | 40°C ±2°C, 90--95% HR, 100 horas | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclos rápidos de temperatura | -55°C / 55°C / 155°C, 15 minutos cada uno, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistencia al calor | 350°C durante 2 horas | Sin decoloración ni daños visibles |
| Coeficiente de temperatura (TCR) | Carga nominal frente a resistencia inicial | <300 ppm/°C |
| Resistencia a las llamas | 10× potencia nominal durante 5 minutos | Se ilumina en rojo sin llama abierta. |
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Fuerza terminal | 45N / 30 Segundos | Sin aflojamiento ni daños visibles |
| Resistencia a las vibraciones | 5--200 Hz, 1 g, 98 m/s² | Sin daños estructurales visibles |
| Resistencia al calor de soldadura | Terminales sumergidos en soldadura a 350 ± 5 °C durante 3 segundos | ΔR ≤ ±(1%R + 0,05Ω) |
| Soldabilidad | Terminales sumergidos en soldadura a 235±5°C durante 5 segundos | Cobertura de soldadura ≥95% |
Nota: Todos los datos de rendimiento se miden en condiciones de laboratorio estándar de acuerdo con GB/T 5792. El rendimiento real puede variar según las condiciones de instalación, la temperatura ambiente y el ciclo de trabajo operativo.
| Artículo de comparación | Resistencia tubular DUFEW | Resistencia de potencia no tubular convencional |
|---|---|---|
| Estructura central | El tubo cerámico de alta resistencia sirve como soporte aislante y medio de disipación de calor. | La estructura de soporte es principalmente mecánica, con una capacidad de disipación de calor relativamente limitada. |
| Densidad de potencia | Mayor potencia de salida dentro del mismo espacio de instalación debido a una conducción térmica eficiente | Menor densidad de potencia debido a limitaciones estructurales y de refrigeración. |
| Disipación de calor | El tubo cerámico proporciona una rápida transferencia de calor; El devanado corrugado opcional mejora aún más la eficiencia de enfriamiento. | La disipación de calor depende principalmente de la superficie y generalmente es menos eficiente. |
| Opciones de configuración | Disponible en versiones fija, ajustable, multiterminal y de baja inductancia | Diseños en su mayoría de resistencia fija con flexibilidad de configuración limitada. |
| Resistencia mecánica | La construcción de cerámica de alúmina de pared gruesa ofrece una excelente resistencia al impacto y estabilidad estructural a largo plazo. | Las estructuras delgadas de cerámica o de película son más susceptibles a agrietarse o dañarse durante el transporte y la instalación. |
| Mantenimiento | La superficie cilíndrica lisa minimiza la acumulación de polvo y simplifica la limpieza rutinaria. | Las superficies irregulares pueden acumular polvo más fácilmente, lo que requiere una limpieza más frecuente. |
| Aplicaciones típicas | Frenado dinámico, arranque de motores, bancos de carga, equipos de prueba, automatización industrial, máquinas de soldar. | Circuitos electrónicos de uso general y aplicaciones convencionales de disipación de energía. |
DUFEW se especializa en el diseño y fabricación de resistencias de potencia industriales y componentes electrónicos de potencia, proporcionando productos confiables para fabricantes de equipos originales, distribuidores y usuarios industriales a nivel mundial.
Nuestra cartera de productos incluye resistencias tubulares, resistencias corrugadas, resistencias con carcasa de aluminio, bancos de resistencias de frenado, reactores, unidades de frenado, transformadores, filtros y sistemas de prueba de carga.
Cada producto se fabrica según procesos de producción estandarizados y se somete a pruebas eléctricas y mecánicas integrales antes del envío para garantizar un rendimiento estable y una calidad constante.
Proporcionamos valores de resistencia, potencias nominales, dimensiones, tipos de terminales, estructuras de devanado y soluciones de montaje personalizados según los dibujos del cliente o los requisitos de aplicación.
Con instalaciones de fabricación modernas y un equipo de ingeniería experimentado, DUFEW ofrece una capacidad de producción estable, plazos de entrega rápidos y soporte técnico profesional durante todo su proyecto.
R: Una resistencia tubular es un tipo de resistencia bobinada que utiliza un tubo cerámico como núcleo aislante. En comparación con los diseños planos o tipo placa, la estructura tubular ofrece una mejor disipación de calor, mayor densidad de potencia, resistencia mecánica mejorada y mayor flexibilidad para configuraciones ajustables o de múltiples terminales.
R: Sí. DUFEW ofrece servicios completos de personalización OEM y ODM, incluidos valores de resistencia, potencias nominales, dimensiones, materiales de cables de resistencia, tipos de terminales, soportes de montaje, estructuras ajustables y configuraciones de terminales múltiples según sus dibujos o requisitos de aplicación.
R: La versión estándar presenta una construcción de tipo abierto IP00 y está diseñada para instalación dentro de gabinetes o equipos eléctricos. Para entornos operativos hostiles o de alta humedad, recomendamos seleccionar una versión recubierta de esmalte de vidrio o especialmente protegida, o utilizar un recinto adecuado y medidas a prueba de humedad.
R: El reemplazo debe coincidir con el valor de resistencia, la potencia nominal, el voltaje de funcionamiento y las dimensiones de instalación originales. Si el modelo original no está disponible, DUFEW puede recomendar una solución equivalente o mejorada según su aplicación para garantizar un funcionamiento seguro y confiable.
R: Los modelos fijos son ideales para equipos con requisitos de resistencia estable, mientras que las versiones ajustables son más adecuadas para la puesta en servicio, pruebas, simulación de carga y aplicaciones que requieren ajuste de resistencia durante la operación.
R: Se usa ampliamente en motores, sistemas de frenado de inversores, equipos de soldadura, bancos de carga, equipos de prueba de energía, automatización industrial, paneles de control eléctrico, sistemas de descarga de baterías, equipos de energía renovable, sistemas ferroviarios y otras aplicaciones industriales de servicio pesado.
DUFEW fabrica resistencias tubulares de alta calidad para aplicaciones de control de potencia industrial, sistemas de frenado, pruebas de carga y disipación de energía. Ya sea que necesite un producto estándar o una solución totalmente personalizada, nuestro equipo de ingeniería está listo para brindar soporte técnico profesional y cotizaciones rápidas.
- Fabricación OEM y ODM
- Valores de resistencia personalizados
- Potencias nominales desde 50W hasta 10kW
- Diseños ajustables y multiterminales
- Dimensiones personalizadas y soluciones de montaje
- Soporte de selección de ingeniería
- Producción a granel estable
- Entrega mundial
Póngase en contacto con DUFEW hoy para analizar los requisitos de su aplicación y recibir una cotización personalizada.
