Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
En los sistemas de accionamiento industriales, los reactores de enlace de CC se instalan comúnmente en el circuito de CC intermedio para reducir la fluctuación de corriente causada por la rectificación y los cambios de carga. Sin embargo, las estructuras tradicionales de reactores verticales pueden crear desafíos de instalación en gabinetes compactos donde el espacio vertical es limitado.

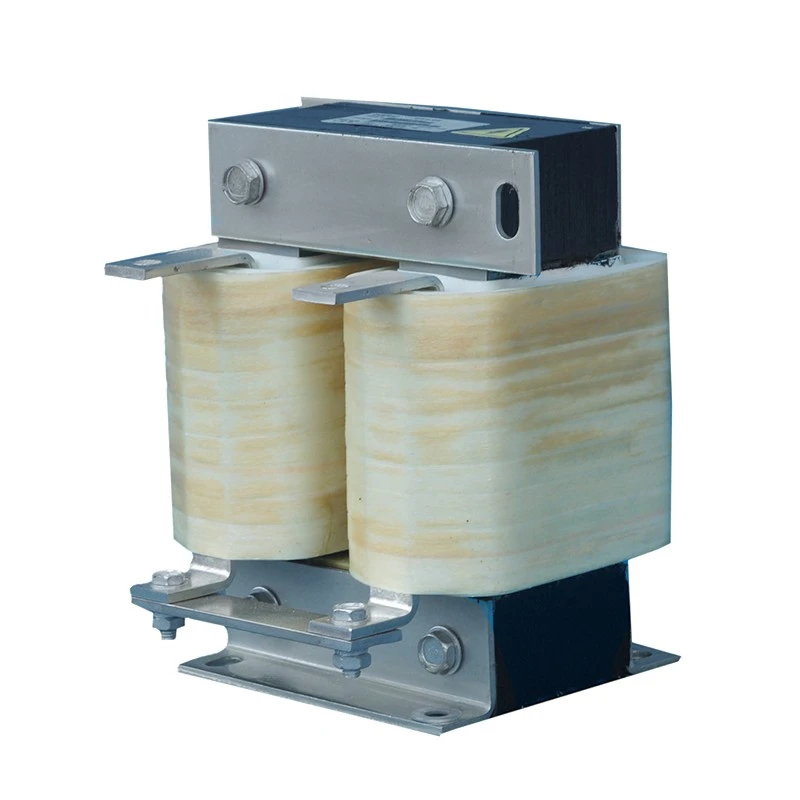

El reactor de enlace de CC horizontal Dufew Electric adopta una estructura magnética plana con un núcleo y un conjunto de devanado dispuestos horizontalmente. Este diseño reduce la altura total mientras mantiene el rendimiento de inductancia y la capacidad térmica requeridos.
El reactor está fabricado con laminaciones de acero al silicio laminado en frío de bajas pérdidas, materiales aislantes de Clase F para altas temperaturas y tecnología de impregnación al vacío. Para aplicaciones de alta corriente, se encuentran disponibles estructuras de bobinado de láminas sin bobina para lograr dimensiones compactas, una mejor disipación del calor y un funcionamiento continuo estable.
A diferencia de los reactores verticales estándar, la configuración horizontal se centra en la integración mecánica, la optimización del flujo de aire y la flexibilidad del diseño del gabinete, lo que la hace adecuada para equipos de accionamiento compactos modernos.
Muchos gabinetes de control industriales tienen limitaciones estrictas de altura debido a disposiciones de VFD de múltiples capas, gabinetes eléctricos integrados en máquinas, sistemas de energía móviles o gabinetes de energía de CC estrechos. La configuración de perfil bajo reduce la altura total y al mismo tiempo hace un mejor uso del ancho disponible del gabinete, lo que permite una integración más sencilla en equipos con espacio de instalación restringido. En comparación con los reactores verticales convencionales, esta disposición brinda a los ingenieros una mayor flexibilidad al optimizar los diseños de los gabinetes sin aumentar la altura del gabinete.
La gestión térmica es fundamental para los reactores de CC que funcionan con corriente continua. El diseño de ventilación horizontal expone los devanados al flujo de aire a través de múltiples superficies, mientras que la ventilación lateral ayuda a reducir la acumulación de calor y el área de disipación de calor más amplia promueve una distribución de temperatura más uniforme. Las cubiertas de protección IP20 están diseñadas para mantener un flujo de aire efectivo, lo que respalda un rendimiento estable durante el funcionamiento a carga completa a largo plazo.
Aplicaciones como grúas, equipos móviles y maquinaria industrial requieren una estabilidad mecánica confiable. La base de montaje más amplia proporciona un soporte más fuerte, mientras que la fijación multipunto ayuda a limitar el desplazamiento durante el funcionamiento. Una estructura de espacio de aire estable mantiene un rendimiento de inductancia constante y las conexiones seguras de los terminales ayudan a resistir la vibración en entornos industriales exigentes.
La disposición de terminales laterales simplifica la integración en gabinetes eléctricos estrechos al reducir la obstrucción del cableado vertical y acortar las distancias de enrutamiento del bus de CC cuando corresponda. También permite una disposición más limpia de los cables positivos y negativos, lo que ayuda a los ingenieros a lograr un diseño eléctrico más compacto y organizado.
Ejemplo: CDL-600-0600-EIDA
| Código | Descripción |
|---|---|
| CDL | Serie de reactores de enlace CC |
| 600 | Nivel de voltaje (600 = 690 VCC) |
| 0600 | Corriente nominal (0600 = 600 A, 2500 = 2500 A) |
| IE | Estructura del Núcleo (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D | Estructura de instalación (D = Instalación vertical, W = Instalación horizontal) |
| A | Material de bobinado (A = Aluminio, C = Cobre) |
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50 Hz / 60 Hz / Hasta 500 Hz |
| Corriente nominal | 5A - 3800A |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos, intervalo de 1 hora |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | T40 / Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB (Probado a 1 metro de distancia horizontal del reactor) |
| Vida útil | ≥15 años |
| Estándares | Estándar de reactor IEC289:1987 / Estándar de reactor GB10229-88 (equivalente a IEC289:1987) / Reactor JB9644-1999 para accionamientos eléctricos semiconductores |
La disposición horizontal del núcleo y del devanado reduce significativamente la altura total de la instalación en comparación con los reactores de CC verticales convencionales.
Este diseño ayuda:
- Se adapta a gabinetes VFD ultradelgados con espacio vertical limitado
- Admite diseños de gabinetes de múltiples capas sin interferir con los componentes superiores
- Mejorar la utilización del espacio en armarios eléctricos compactos
- Simplifique la integración en sistemas de control montados en máquinas
La estructura plana es particularmente adecuada para gabinetes estrechos y alargados donde la altura es la principal limitación de instalación.
La gestión térmica es fundamental para los reactores de CC que funcionan bajo carga de corriente continua.
El diseño horizontal mejora la disipación del calor mediante:
- Superficies de bobinado más amplias expuestas al flujo de aire.
- Canales de ventilación laterales que reducen la acumulación de calor
- Distribución de temperatura más uniforme durante el funcionamiento a largo plazo
- Diseño de protección IP20 compatible sin bloquear las vías del flujo de aire
En comparación con las estructuras apiladas verticalmente, la ruta del flujo de aire horizontal ayuda a reducir los puntos calientes locales y mejora la estabilidad operativa.
Los equipos industriales, como los sistemas de energía móviles, los equipos de elevación y la maquinaria pesada, pueden experimentar vibraciones mecánicas continuas.
El reactor adopta una estructura de montaje horizontal reforzada que presenta:
- Soporte de base más amplio para mejorar la estabilidad mecánica
- Múltiples puntos de fijación para reducir el riesgo de desplazamiento
- Posicionamiento estable del entrehierro para mantener una inductancia constante
- Disposición segura de terminales laterales para reducir la tensión del cable
Este diseño mejora la confiabilidad en aplicaciones que requieren operación a largo plazo en condiciones de vibración.
La disposición eficiente de los cables es importante en gabinetes eléctricos de alta densidad.
La configuración horizontal proporciona:
- Terminales positivos y negativos ubicados lateralmente para facilitar el enrutamiento de cables
- Obstrucción vertical reducida dentro del gabinete.
- Conexiones de bus DC más cortas y limpias
- Separación mejorada entre las rutas de cableado positivo y negativo de CC
La disposición optimizada del cableado ayuda a los ingenieros a lograr un diseño de gabinete más limpio al tiempo que mejora la eficiencia de la instalación y la accesibilidad al mantenimiento.
El reactor de enlace de CC horizontal es ideal para gabinetes de control eléctrico ultradelgados utilizados en máquinas herramienta, líneas de producción compactas y equipos de automatización integrados donde el espacio de instalación vertical es limitado pero la profundidad del gabinete está disponible.
La estructura de baja altura permite a los ingenieros instalar el reactor sin aumentar las dimensiones del gabinete, lo que lo hace adecuado para diseños de equipos que requieren poco espacio.
En los conjuntos de gabinetes VFD de múltiples capas, cada sección del variador tiene un espacio vertical limitado debido a la disposición de los componentes apilados.
La estructura horizontal ayuda a evitar interferencias con las capas superiores e inferiores del equipo mientras mantiene un rendimiento estable de la corriente del bus de CC, lo que la hace adecuada para gabinetes de variadores compactos con alta densidad de componentes.
Los grupos electrógenos móviles, las fuentes de alimentación montadas en vehículos y los sistemas de propulsión portátiles a menudo requieren gabinetes eléctricos compactos con estrictas limitaciones de altura.
El diseño de perfil plano permite la instalación horizontal dentro de carcasas de espacio reducido mientras mantiene un funcionamiento confiable en condiciones de vibración y trabajo móvil.
Para salas eléctricas o gabinetes de control dispuestos en configuraciones lineales largas, donde la altura del gabinete está restringida pero hay profundidad interna disponible, el reactor horizontal proporciona una solución de instalación práctica.
Su estructura plana permite una mejor utilización del espacio del piso del gabinete y simplifica la disposición de los componentes internos.
Los equipos de galvanoplastia y electrólisis suelen utilizar gabinetes de alimentación de CC estrechos donde el espacio de las barras colectoras y la altura de instalación son limitados.
El reactor de enlace de CC horizontal se puede instalar en una configuración plana para estabilizar la salida de corriente CC y al mismo tiempo adaptarse a diseños de gabinetes rectificadores compactos.
| Comparación | Reactor de enlace CC horizontal | Reactor de enlace CC vertical |
|---|---|---|
| Estructura | Diseño de núcleo plano y bobinado horizontal. | Estructura central apilada verticalmente |
| Espacio de instalación | Diseñado para gabinetes de baja altura. | Requiere mayor espacio libre vertical |
| Integración del gabinete | Adecuado para diseños compactos y personalizados | Adecuado para armarios convencionales. |
| Método de enfriamiento | Flujo de aire horizontal con área de disipación de calor más amplia | Diseño de flujo de aire vertical |
| Disposición del cableado | Los terminales laterales simplifican el enrutamiento compacto | Los terminales verticales requieren altura adicional |
| Estabilidad mecánica | La base más amplia mejora la resistencia a las vibraciones | Estructura de huella más pequeña |
Dufew Electric se especializa en componentes electrónicos de potencia personalizados, incluidos reactores de enlace de CC, reactores de CA, resistencias de frenado, transformadores y soluciones eléctricas relacionadas.
Con equipos de ingeniería experimentados y procesos de fabricación controlados, Dufew ofrece productos de reactores confiables para sistemas VFD, automatización industrial y aplicaciones de conversión de energía.
Las capacidades de producción incluyen:
- Procesamiento de núcleos de precisión y fabricación de bobinados.
- Optimización de la estructura del entrehierro de CC
- Tratamiento de impregnación y aislamiento al vacío.
- Pruebas de rendimiento y confiabilidad eléctrica.
Cada reactor se verifica mediante inspecciones clave, como resistencia de aislamiento, tensión soportada, inductancia, aumento de temperatura y pruebas de ruido.
Dufew Electric mejora continuamente su sistema de gestión de calidad y sus estándares de productos. La empresa proporciona certificación de gestión de calidad ISO, certificación CE, informes de pruebas de productos y documentación técnica para respaldar los proyectos globales de los clientes.
Dufew ofrece fabricación OEM, diseños personalizados y soporte de ingeniería basado en requisitos de aplicaciones específicas.
Dufew Electric aplica soluciones de embalaje profesionales para proteger el rendimiento del reactor durante el transporte internacional.
Las medidas de embalaje incluyen:
- Protección a prueba de humedad y aislamiento.
- Fijación reforzada para evitar daños por impacto.
- Cajas de madera estándar de exportación para reactores grandes.
- Etiquetas de producto y documentos técnicos para una fácil instalación.
Cada unidad se inspecciona antes del envío y se entrega con las especificaciones requeridas, informes de prueba y soluciones de embalaje personalizadas.
Dufew admite pedidos por lotes, proyectos OEM y requisitos de entrega global.
Este diseño se recomienda cuando el gabinete eléctrico tiene una altura limitada pero un ancho o profundidad suficiente. La estructura plana ayuda a los ingenieros a integrar la unidad en gabinetes compactos manteniendo al mismo tiempo un rendimiento confiable del bus de CC.
No. El rendimiento eléctrico depende principalmente del diseño de la inductancia, la estructura magnética, la clasificación de corriente y la tecnología de devanado. La configuración horizontal mejora principalmente la flexibilidad de la instalación, la eficiencia de refrigeración y la integración del gabinete.
Sí. Dufew ofrece soluciones personalizadas que incluyen corriente nominal, requisitos de voltaje, valores de inductancia, dimensiones, método de montaje y materiales de bobinado de acuerdo con los requisitos del equipo del cliente.
Sí. La estructura de montaje reforzada y el diseño estable del entrehierro mejoran la confiabilidad mecánica. Puede aplicarse en equipos industriales expuestos a vibraciones continuas, como sistemas móviles, equipos de elevación y maquinaria pesada.
