Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

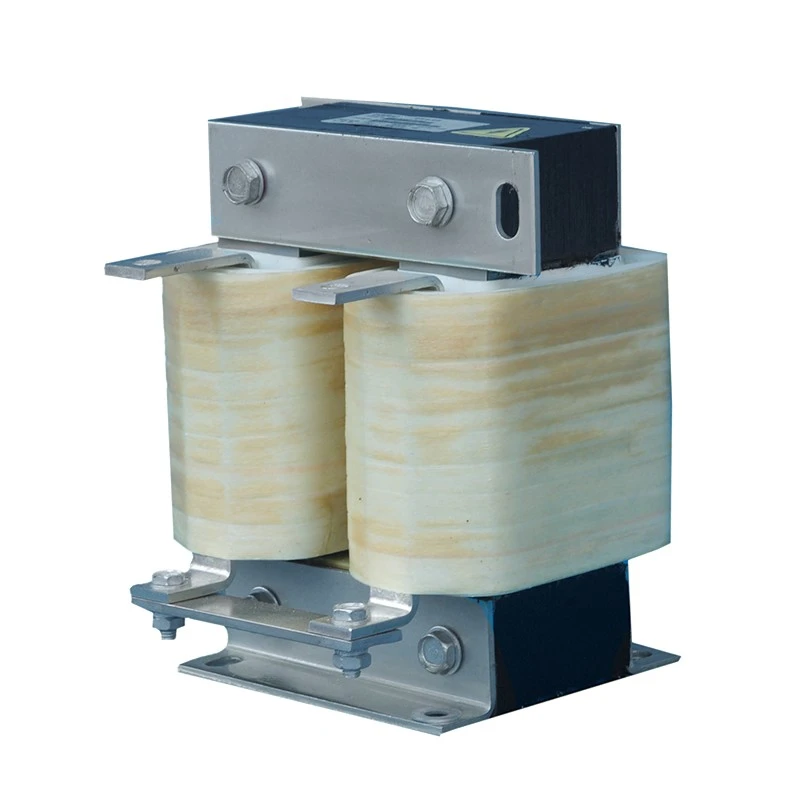

El reactor de enlace de CC vertical se instala en el circuito de bus de CC intermedio de los sistemas de accionamiento de frecuencia variable para mejorar la estabilidad de la energía de CC durante el funcionamiento continuo y los cambios dinámicos de carga.
A diferencia de los diseños horizontales de bajo perfil, esta configuración se centra en reducir el ancho del gabinete a través de un núcleo dispuesto verticalmente y una estructura sinuosa. El espacio estrecho permite instalar varios componentes del variador uno al lado del otro, lo que lo hace adecuado para gabinetes eléctricos estándar con espacio horizontal limitado.
Los reactores Dufew se fabrican con:
- Núcleos de acero al silicio laminados en frío de bajas pérdidas
- Estructuras magnéticas de entrehierro segmentadas resistentes a la polarización de CC
- Sistemas de aislamiento de alta temperatura clase F
- Tratamiento de impregnación al vacío
- Opciones de bobinado de cobre o aluminio.
La estructura vertical optimizada proporciona un rendimiento de inductancia confiable, una disipación de calor eficiente y una integración flexible en sistemas de control industrial.
Muchos gabinetes de control industriales requieren la instalación de componentes de alta densidad manteniendo al mismo tiempo un ancho total compacto. La configuración vertical reduce el espacio de instalación horizontal, permite que las unidades motrices se dispongan de manera más eficiente una al lado de la otra y hace un mejor uso de la profundidad y altura disponibles del gabinete. Esta estructura es particularmente adecuada para gabinetes VFD donde el ancho es la principal limitación de espacio.
La estructura vertical sigue la dirección natural del flujo de aire de muchos gabinetes industriales y admite una vía de ventilación de abajo hacia arriba para una eliminación más eficiente del calor durante el funcionamiento continuo. Al reducir la acumulación de calor local y mantener la estabilidad térmica bajo cargas nominales, el diseño ayuda a garantizar un rendimiento eléctrico constante durante el funcionamiento a largo plazo.
Durante la aceleración, desaceleración o funcionamiento con carga variable, las fluctuaciones en la corriente del bus de CC pueden aumentar la tensión en los componentes de potencia. El reactor ayuda a suavizar la variación de la corriente y reducir el impacto de la corriente ondulada, lo que permite un funcionamiento más estable del bus de CC y, al mismo tiempo, ayuda a proteger los condensadores y los componentes del inversor.
La estructura vertical está optimizada para una instalación práctica en gabinete, con un espacio de montaje horizontal pequeño, un posicionamiento estable del espacio de aire y una disposición de terminales compacta. El soporte mecánico confiable permite que el componente se integre más fácilmente en equipos industriales y, al mismo tiempo, reduce las limitaciones en el diseño general del gabinete.
La estructura magnética colocada verticalmente reduce el ancho del gabinete ocupado mientras mantiene el rendimiento de inductancia requerido. Su estrecho perfil de instalación hace un uso eficiente del espacio disponible en el gabinete y se adapta bien a diseños eléctricos de alta densidad.
La corriente continua continua puede crear una polarización magnética y aumentar el riesgo de saturación. Dufew utiliza una estructura de entrehierro segmentada para mantener una inductancia estable y mejorar la linealidad magnética, lo que ayuda a reducir el riesgo de saturación y respalda un funcionamiento continuo y confiable de CC.
Diferentes clasificaciones de corriente requieren diferentes soluciones de conductores. Hay disponibles devanados de cobre y aluminio, mientras que se pueden utilizar devanados de lámina para modelos de alta corriente. La estructura de bobinado optimizada ayuda a controlar las pérdidas eléctricas y mejorar la disipación de calor para un rendimiento estable a largo plazo.
El diseño de los terminales está diseñado específicamente para la integración vertical del gabinete, lo que permite una conexión conveniente con los sistemas de barras colectoras superiores y, al mismo tiempo, reduce el espacio requerido para el enrutamiento horizontal de cables. Esto da como resultado una disposición del cableado más limpia y simplifica la instalación en paneles de control compactos.
Ejemplo: CDL-600-0600-EIDA
| Código | Descripción |
|---|---|
| CDL | Serie de reactores de enlace CC |
| 600 | Nivel de voltaje (600 = 690 VCC) |
| 0600 | Corriente nominal (0600 = 600 A, 2500 = 2500 A) |
| IE | Estructura del Núcleo (EI = Núcleo Trifásico, UI = Núcleo Monofásico) |
| D/W | Estructura de instalación (D = Vertical, W = Horizontal) |
| C.A | Material de bobinado (A = Aluminio, C = Cobre) |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de enlace CC vertical |
| Solicitud | Sistemas de bus CC VFD |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corriente nominal | 5A - 3800A |
| Frecuencia de funcionamiento | 50 Hz / 60 Hz / Personalizado hasta 500 Hz |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 × corriente nominal durante 60 segundos |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Clase de temperatura | T40 |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB |
| Vida útil | ≥15 años |
| Estándares | IEC289/GB10229/JB9644 |
| Solicitud | Requisito principal |
|---|---|
| Gabinetes de control VFD estándar | Mejorar la estabilidad del bus de CC |
| Sistemas de accionamiento de ascensores | Admite ciclos de aceleración frecuentes |
| Grúas y equipos de elevación | Mantenga una conversión de energía confiable |
| Sistemas de servoaccionamiento | Reducir el impacto dominó |
| Equipos de automatización industrial | Optimice la utilización del espacio del gabinete |
| Máquinas de moldeo por inyección | Mejorar la confiabilidad del sistema de transmisión |
| Sistemas de prueba | Mantenga una fuente de alimentación CC estable |
| Comparación | Reactor de enlace CC vertical | Reactor de enlace CC horizontal |
|---|---|---|
| Estructura | Diseño alto y estrecho | Diseño plano de bajo perfil |
| Ventaja principal | Ahorra ancho del gabinete | Ahorra altura del gabinete |
| Mejor condición de instalación | Ancho limitado, altura suficiente | Altura limitada, profundidad suficiente |
| Método de enfriamiento | Ruta de flujo de aire vertical | Ruta de flujo de aire horizontal |
| Diseño de terminales | Conexión superior | Conexión lateral |
| Aplicación típica | Armarios industriales estándar | Armarios compactos de baja altura |
Es adecuado para gabinetes eléctricos donde el espacio horizontal es limitado pero hay espacio vertical disponible. La estructura estrecha ayuda a los ingenieros a lograr diseños internos compactos.
La configuración vertical se centra en reducir el ancho del gabinete, mientras que la configuración horizontal se desarrolla para aplicaciones con altura limitada del gabinete.
El rendimiento eléctrico depende del diseño magnético, el valor de la inductancia y la corriente nominal. La estructura vertical mejora principalmente la flexibilidad de instalación y la integración del gabinete.
Sí. Dufew admite soluciones personalizadas que incluyen parámetros eléctricos, dimensiones, estructuras de montaje y materiales conductores de acuerdo con los requisitos del proyecto.
Dufew Electric se especializa en componentes electrónicos de potencia personalizados, incluidos reactores de enlace de CC, reactores de CA, resistencias de frenado, transformadores y soluciones eléctricas relacionadas.
Con capacidad de ingeniería profesional y procesos de fabricación controlados, Dufew ofrece soluciones de reactores confiables para automatización industrial, sistemas VFD y aplicaciones de conversión de energía.
Las capacidades de fabricación incluyen:
- Procesamiento de núcleos de precisión
- Producción de bobinados
- Ajuste del entrehierro
- Impregnación al vacío
- Pruebas de rendimiento eléctrico.
Cada producto se verifica mediante pruebas de resistencia de aislamiento, tensión soportada, inductancia, aumento de temperatura y ruido.
Dufew mantiene una mejora continua en la gestión de calidad y los estándares de productos. La empresa proporciona certificación de gestión de calidad ISO, certificación CE, informes de pruebas de productos y documentos técnicos para respaldar a los clientes industriales globales.
Dufew utiliza soluciones de embalaje orientadas a la exportación para garantizar el transporte seguro de reactores industriales.
El paquete incluye:
- Protección contra la humedad para componentes aislantes.
- Fijación reforzada durante el transporte.
- Cajas de madera personalizadas para modelos grandes.
- Identificación del producto y documentación técnica.
Cada reactor se inspecciona antes del envío y se le suministran los documentos requeridos de acuerdo con los requisitos del proyecto del cliente.
