Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

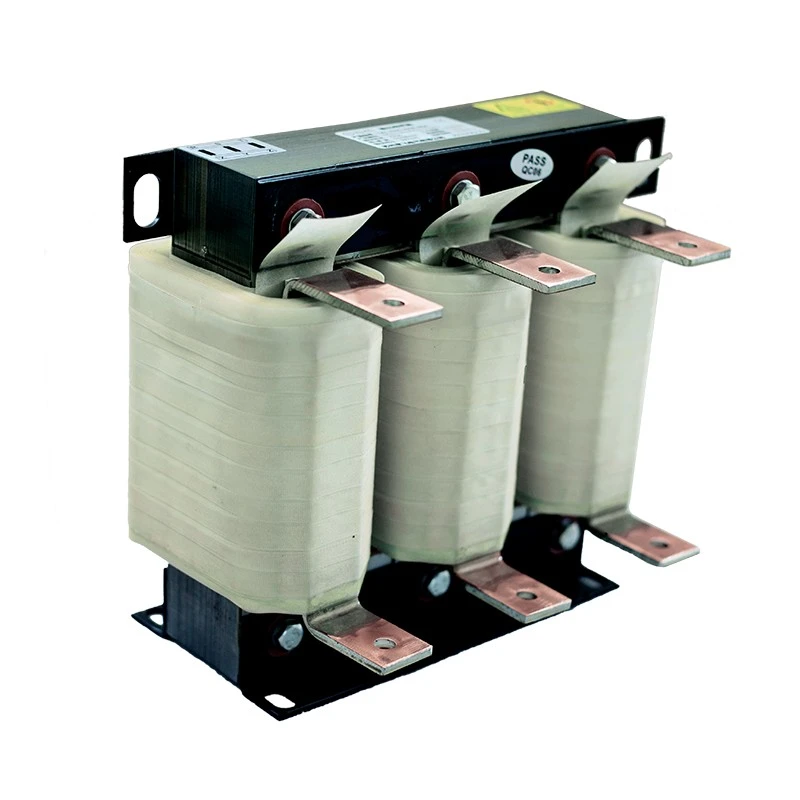

El reactor de línea de CA Dufew Electric se instala entre la fuente de alimentación de CA y los terminales de entrada del VFD para proporcionar una impedancia controlada, lo que ayuda a estabilizar el flujo de corriente y mejorar el entorno eléctrico general.
El reactor ayuda a reducir la corriente armónica generada por los circuitos rectificadores VFD, limitar los cambios repentinos de corriente, proteger los componentes de entrada del inversor y mejorar la confiabilidad general del sistema de energía.
Los variadores de frecuencia (VFD) modernos utilizan tecnología de conmutación de alta velocidad para controlar la velocidad del motor y mejorar la eficiencia energética. Sin embargo, el proceso de conmutación y las características de entrada no lineales pueden introducir perturbaciones eléctricas en el sistema de energía.
Sin una protección de entrada adecuada, los sistemas VFD pueden experimentar distorsión armónica de la corriente, picos de corriente de entrada, fluctuaciones de voltaje, interferencias eléctricas y una mayor tensión en los componentes del inversor.
Estos problemas pueden provocar sobrecalentamiento del equipo eléctrico, reducción de la vida útil del inversor, daños a los condensadores del bus de CC, funcionamiento inestable del motor y tiempo de inactividad inesperado del equipo.
Los rectificadores de entrada VFD pueden generar corrientes armónicas que afectan la red eléctrica, especialmente en instalaciones que operan sistemas de múltiples inversores.
Reduce el impacto armónico al agregar impedancia al circuito de entrada, lo que ayuda a mejorar la calidad de la energía y a mantener un entorno eléctrico más estable.
Los beneficios incluyen:
- Retroalimentación armónica reducida a la fuente de alimentación.
- Estabilidad mejorada de la forma de onda de voltaje
- Reducción de la interferencia entre equipos eléctricos.
- Mejor protección para condensadores y transformadores de potencia.
Para las fábricas con múltiples variadores de velocidad, ayuda a crear un sistema de energía más confiable y estable.
Durante el arranque del motor, la aceleración, los cambios de carga o las condiciones de energía inestables, puede ocurrir un impacto de corriente excesivo que afecte los componentes del inversor.
El reactor ayuda a reducir el estrés eléctrico al limitar la sobrecorriente de entrada, reducir el estrés en los puentes rectificadores, proteger los componentes del bus de CC del inversor y mejorar la confiabilidad del VFD a largo plazo.
Es particularmente adecuado para sistemas de energía industriales con alta capacidad de cortocircuito o transformadores de baja impedancia.
Los entornos industriales requieren componentes eléctricos que puedan funcionar continuamente bajo cargas cambiantes y condiciones de trabajo exigentes.
El reactor de línea de CA eléctrico Dufew adopta un diseño electromagnético optimizado y tecnología de aislamiento para lograr un rendimiento de inductancia estable, un menor aumento de temperatura, una vibración electromagnética reducida y un funcionamiento confiable a largo plazo.
El reactor utiliza materiales de núcleo de acero al silicio laminado en frío de alta calidad para reducir las pérdidas magnéticas y mantener un rendimiento estable de la inductancia durante el funcionamiento continuo.
Este diseño proporciona:
- Menor pérdida de energía y mejora de la eficiencia operativa.
- Mejor rendimiento térmico en condiciones de carga continua
- Características eléctricas estables
- Rendimiento confiable para operación industrial a largo plazo
Basado en diferentes requisitos actuales, Dufew Electric proporciona estructuras de bobinado optimizadas para garantizar un rendimiento eléctrico confiable en diversas aplicaciones industriales.
Las características del diseño sinuoso:
- Opciones de bobinado de cobre o aluminio para diferentes necesidades de aplicación
- Diseño de conductor de alta corriente para soportar condiciones de funcionamiento exigentes
- Rendimiento de disipación de calor mejorado
- Reducción del aumento de temperatura del devanado durante el funcionamiento.
Esta estructura optimizada permite que el reactor cumpla con diferentes requisitos industriales actuales mientras mantiene un funcionamiento estable y eficiente.
El conjunto del devanado se procesa mediante impregnación al vacío y curado a alta temperatura, lo que mejora el rendimiento del aislamiento y mejora la resistencia mecánica general.
El proceso mejora:
- Resistencia del aislamiento para una operación más segura
- Estabilidad mecánica en condiciones de vibración.
- Resistencia a las vibraciones y al impacto ambiental
- Durabilidad operativa a largo plazo
Este proceso de fabricación ayuda a mantener un rendimiento confiable y una vida útil prolongada en entornos industriales.
Para seleccionar el reactor de línea de CA correcto es necesario hacer coincidir los parámetros del reactor con los del sistema VFD.
Dufew Electric evalúa los siguientes factores:
| Parámetro de selección | Consideración del diseño |
|---|---|
| Voltaje VFD | Determina el nivel de aislamiento y la configuración del reactor. |
| Corriente nominal | Determina el tamaño del conductor y el diseño térmico. |
| Potencia del motor | Influye en la selección de la capacidad del reactor. |
| Caída de voltaje | Determina los requisitos de impedancia. |
| Frecuencia de funcionamiento | Afecta el diseño electromagnético. |
| Entorno de instalación | Determina la estructura de protección y montaje. |
Antes de cotizar, los clientes deben proporcionar:
- Potencia nominal VFD
- Tensión de entrada
- Corriente nominal
- Caída de tensión requerida
- Condiciones de instalación
- Entorno operativo
| Artículo | Reactor de línea de CA | reactor de salida |
|---|---|---|
| Posición de instalación | Entre la fuente de alimentación y la entrada VFD | Entre la salida VFD y el motor |
| Función principal | Reducir los armónicos de entrada y las sobretensiones | Proteja el aislamiento del motor y reduzca el estrés de la forma de onda de salida |
| Aplicación principal | Mejora de la calidad de la energía. | Protección del motor con cable largo |
| Usuarios típicos | Sistemas VFD industriales | Motores con conexiones de cables de larga distancia. |
Dufew Electric proporciona soluciones de reactores de entrada y salida según los requisitos del sistema.
Los diferentes sistemas industriales requieren diferentes configuraciones eléctricas y métodos de instalación. Dufew Electric ofrece soluciones de reactores personalizadas basadas en los requisitos de la aplicación, lo que ayuda a los clientes a lograr un rendimiento confiable y una integración perfecta en varios sistemas de control industrial.
El reactor se puede personalizar según parámetros eléctricos clave, incluido el voltaje nominal, la corriente nominal, el porcentaje de caída de voltaje y la frecuencia de operación, para cumplir con los diferentes requisitos del sistema de energía.
Para adaptarse a diferentes diseños de gabinetes y entornos de instalación, los reactores Dufew admiten múltiples opciones de instalación, incluida la instalación en gabinete, instalación independiente, montaje vertical y montaje horizontal.
De acuerdo con las condiciones de aplicación específicas y los requisitos actuales, los clientes pueden elegir materiales de bobinado adecuados, incluidos bobinados de cobre o de aluminio.
Con opciones de configuración flexibles y diseños personalizados, los reactores Dufew se pueden integrar en diferentes sistemas de control industrial manteniendo un funcionamiento estable y confiable.
El reactor de línea de CA eléctrico Dufew se usa ampliamente en sistemas industriales que requieren protección eléctrica y calidad de energía VFD mejorada.
| Solicitud | Equipo típico | Principales beneficios |
|---|---|---|
| Automatización Industrial | Máquinas CNC, líneas de producción, servosistemas. | Estabilidad eléctrica mejorada |
| Sistemas de accionamiento de motores | Bombas, ventiladores, compresores, transportadores. | Reducción del estrés del inversor |
| Equipo pesado | Grúas, ascensores, sistemas de elevación. | Operación confiable bajo cargas cambiantes |
| Industria manufacturera | Laminadores, equipos de procesamiento. | Calidad de energía mejorada |
| Sistemas de energía renovable | Sistemas inversores, equipos de almacenamiento de energía. | Conversión de energía estable |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de línea de CA |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de trabajo | 50 Hz / 60 Hz / Hasta 500 Hz |
| Corriente nominal | 5A - 3800A |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | T40/F (155℃) |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB |
| Vida útil | ≥15 años |
| Estándares | IEC289:1987 / GB10229-88 / JB9644-1999 |
Ejemplo: CAL-4312-0250-EISA
| Código | Descripción |
|---|---|
| CALIFORNIA | Reactor de línea de CA |
| 4 | Nivel de voltaje (2=220V, 4=380V, 6=690V) |
| 3 | Número de fase |
| 1 | Tipo de reactor |
| 2 | Caída de voltaje |
| 0250 | Corriente nominal |
| IE | Estructura central |
| S | Estructura de instalación |
| A | Material de bobinado |
Antes de la entrega, Dufew Electric realiza inspecciones eléctricas y estructurales para garantizar un funcionamiento confiable.
Las pruebas incluyen:
| Artículo de prueba | Requisito |
|---|---|
| Prueba de resistencia de aislamiento | ≥100MΩ |
| Prueba de rigidez dieléctrica | 3000 VCA |
| Prueba de aumento de temperatura | Según carga nominal |
| Verificación de parámetros eléctricos | Inductancia y confirmación actual. |
| Inspección de apariencia | Inspección de núcleo, devanado y terminales. |
Dufew Electric se especializa en componentes electrónicos de potencia y soluciones eléctricas personalizadas, y proporciona reactores de línea de CA confiables para diversas aplicaciones industriales.
Con capacidades de fabricación integradas, Dufew gestiona procesos de producción clave, desde el procesamiento de núcleos y la fabricación de bobinas hasta el montaje final y la inspección de calidad.
El proceso de fabricación incluye corte de acero al silicio, ensamblaje del núcleo e inspección del rendimiento magnético para garantizar características electromagnéticas estables.
Dufew ofrece opciones de bobinado de cobre y aluminio con tratamiento de aislamiento profesional y procesos de impregnación al vacío para mejorar la confiabilidad y durabilidad del producto.
La producción final incluye la instalación de terminales, pruebas eléctricas e inspección de calidad para garantizar que cada reactor cumpla con los estándares de rendimiento requeridos.
Esta capacidad de fabricación integrada permite a Dufew Electric proporcionar reactores de línea de CA estándar y soluciones personalizadas para diferentes aplicaciones industriales.
Dufew Electric sigue procedimientos estructurados de gestión de calidad para garantizar un rendimiento constante del producto y un funcionamiento fiable durante toda su vida útil.
Los documentos de calidad disponibles incluyen:
- Certificación del Sistema de Gestión de Calidad ISO
- Certificación CE
- Informes de pruebas de productos
Se pueden proporcionar documentos técnicos y registros de inspección de acuerdo con los requisitos del proyecto del cliente.
Los reactores de línea de CA requieren protección contra la humedad, vibraciones e impactos mecánicos durante el transporte.
Dufew Electric ofrece:
- Embalaje estándar de exportación
- Protección contra la humedad
- Fijación interna reforzada
- Etiquetas de identificación del producto
Antes del envío, los ingenieros confirman:
- Especificación del producto
- Peso y dimensiones
- Requisitos de instalación
- Requisitos de entrega
Seleccione el reactor adecuado según la potencia nominal del VFD, el voltaje de entrada, la corriente nominal y la caída de voltaje requerida para garantizar la compatibilidad con el sistema de aplicación.
Antes de la instalación, verifique cuidadosamente el estado del producto, incluido el estado del núcleo, la apariencia del devanado y las conexiones de los terminales para garantizar que el reactor esté listo para funcionar.
El método de conexión estándar es:
Fuente de alimentación → Reactor de línea de CA → Entrada VFD
El reactor debe instalarse en un área bien ventilada con espacio suficiente para la disipación del calor y el mantenimiento futuro.
Durante la conexión eléctrica, asegúrese de que el cableado sea correcto, las conexiones de los terminales seguras y la conexión a tierra adecuada para mantener un funcionamiento seguro y confiable.
Después de la instalación, realice una prueba de funcionamiento verificando el ruido de funcionamiento, monitoreando el aumento de temperatura y verificando el rendimiento general del sistema.
Se instala un reactor de línea de CA en el lado de entrada de un variador de frecuencia (VFD) para reducir la distorsión armónica, limitar las sobretensiones, mejorar la calidad de la energía y proteger los componentes del inversor del estrés eléctrico.
No todas las aplicaciones de VFD requieren un reactor de entrada. Se recomienda para sistemas con problemas armónicos, suministro de energía inestable, fluctuaciones frecuentes de corriente, operación de múltiples inversores o equipos eléctricos sensibles.
La caída de voltaje adecuada depende de los requisitos de calidad de la energía del sistema, las condiciones armónicas, las características de entrada y el entorno operativo. Dufew Electric evalúa los parámetros de la aplicación y recomienda una configuración adecuada.
Sí. Al reducir el impacto de la corriente y la tensión eléctrica en el lado de entrada del VFD, ayuda a mejorar la estabilidad del sistema y extender la vida útil de los componentes del inversor.
Sí. Dufew Electric ofrece soluciones personalizadas según voltaje, corriente, frecuencia, estructura de instalación, material de bobinado y otros requisitos del proyecto.
Los clientes deben proporcionar:
- Potencia nominal VFD
- Tensión de entrada
- Corriente nominal
- Caída de tensión requerida
- Entorno de instalación
- Condiciones de funcionamiento
Dufew Electric ofrece soluciones personalizadas de reactores de línea de CA para clientes industriales que requieren protección mejorada de VFD, control de armónicos y gestión de la calidad de la energía.
Con capacidades de fabricación profesionales, soporte de ingeniería y procedimientos de prueba completos, Dufew Electric ayuda a los clientes a desarrollar soluciones confiables para sistemas de accionamiento industriales.
Envíe sus parámetros de VFD y requisitos de aplicación a Dufew Electric y nuestros ingenieros le recomendarán una configuración adecuada en función de sus condiciones de funcionamiento.
