Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Los variadores de frecuencia (VFD) industriales son muy sensibles a los problemas de calidad de la energía, incluidas las fluctuaciones de voltaje, las sobretensiones eléctricas y las interferencias armónicas generadas por los circuitos rectificadores. Cuando varios variadores operan en el mismo sistema de energía, la corriente armónica excesiva y las perturbaciones transitorias pueden provocar fallas en el inversor, daños al capacitor del bus de CC, alarmas anormales o apagados inesperados del sistema.

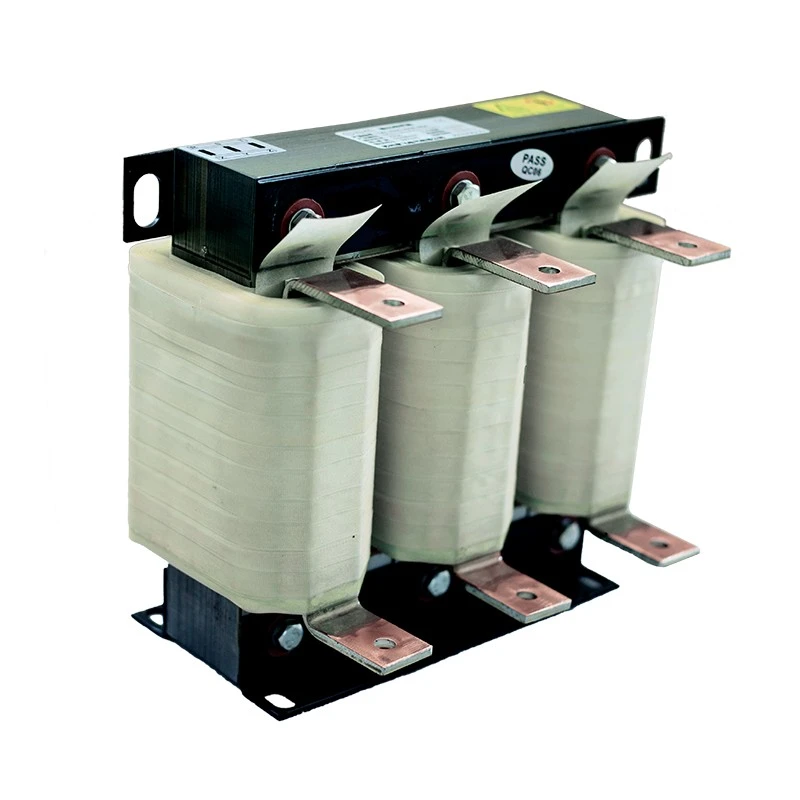

Las soluciones de reactor de línea de entrada eléctrica de Dufew se instalan en serie entre la fuente de alimentación de CA y el lado de entrada del VFD. Al agregar impedancia controlada al circuito de potencia, el reactor limita la corriente armónica, reduce la corriente de arranque, mejora la estabilidad del voltaje y extiende la vida útil de los componentes del inversor.
El reactor utiliza núcleos de acero al silicio laminado en frío de bajas pérdidas, materiales aislantes de alta temperatura y estructuras de devanado optimizadas para garantizar un funcionamiento confiable en condiciones industriales continuas. Para aplicaciones de alta corriente, está disponible la tecnología de bobinado de láminas para lograr un diseño compacto, una disipación de calor mejorada y un rendimiento eléctrico estable.
Muchas fallas de los VFD se deben a una mala calidad de la energía y no a defectos del inversor. La instalación de un reactor de línea de entrada ayuda a proteger los sistemas de accionamiento de perturbaciones eléctricas y mejora la confiabilidad general del equipo.
Los problemas comunes resueltos incluyen:
- Alta sobretensión de corriente de entrada durante el arranque del VFD
- Contaminación armónica causada por la rectificación de diodos.
- Desequilibrio de tensión trifásico
- Alarmas frecuentes de sobretensión del inversor.
- Daños en el condensador del bus de CC y en el puente rectificador.
- Interferencia entre múltiples sistemas VFD
El reactor de línea de entrada Dufew reduce la corriente armónica generada por los circuitos rectificadores VFD y ayuda a minimizar la retroalimentación armónica en la red eléctrica industrial.
Mejora la calidad de la energía al reducir la distorsión de la forma de onda, mejorar la compatibilidad de múltiples sistemas VFD y brindar una mejor protección para los capacitores de corrección del factor de potencia y los equipos de control sensibles.
Durante el arranque del VFD, la aceleración o los cambios repentinos de carga, las sobretensiones eléctricas y las fluctuaciones de corriente pueden afectar la estabilidad del sistema.
El reactor ayuda a reducir la corriente de irrupción de arranque, limitar la corriente de impacto transitorio, proteger los componentes del rectificador inversor y reducir los riesgos de sobretensión del bus de CC para mejorar la confiabilidad del sistema.
Los reactores Dufew se fabrican con materiales confiables y procesos de producción profesionales, incluidos núcleos de acero al silicio laminados en frío de bajas pérdidas, materiales aislantes de Clase F, procesos de impregnación al vacío y tecnología de curado a alta temperatura.
Hay opciones de bobinado de cobre o aluminio disponibles para cumplir con diferentes requisitos de aplicación. La estructura magnética optimizada ayuda a reducir la vibración, el ruido y el aumento de temperatura durante el funcionamiento a largo plazo.
Como fabricante profesional de componentes de energía industrial, Dufew ofrece soluciones de reactores personalizadas basadas en diferentes requisitos de aplicación y condiciones de operación.
Las opciones de personalización incluyen:
- Tensión nominal y corriente nominal.
- Caída de tensión y potencia nominal del VFD
- Dimensiones de instalación y entorno operativo.
- Material de bobinado
Las estructuras disponibles incluyen:
- Estructura abierta IP00
- Caja protegida IP20
- Instalación vertical u horizontal
- Bobinado de cobre o bobinado de aluminio.
Las soluciones de reactor de línea de entrada de Dufew se utilizan ampliamente en aplicaciones industriales que requieren una mejor calidad de energía, protección del inversor y un rendimiento eléctrico estable.
Las aplicaciones típicas incluyen:
- Sistemas de variador de frecuencia (VFD) y gabinetes de control de motores industriales.
- Sistemas de servoaccionamiento, ascensores y equipos de elevación.
- Grúas y maquinaria portuaria operando en condiciones de carga exigentes.
- Laminadores, bombas y ventiladores que requieren un funcionamiento continuo y fiable
- Máquinas de moldeo por inyección y equipos de automatización industrial.
- Sistemas de conversión de energías renovables con altos requisitos de calidad eléctrica.
Se recomienda un reactor de línea de entrada para aplicaciones con:
| Condición de aplicación | Recomendación |
|---|---|
| Múltiples VFD que comparten una fuente de alimentación | Recomendado |
| Capacidad de suministro de energía ≥600kVA | Recomendado |
| VFD instalado cerca de un transformador de gran capacidad | Recomendado |
| El desequilibrio de tensión trifásica supera el 1,8% | Recomendado |
| Sistema de energía con interferencia armónica. | Recomendado |
| Condensadores de corrección del factor de potencia conmutados con frecuencia | Recomendado |
Los números de modelo de Dufew brindan información sobre el nivel de voltaje, tipo de fase, tipo de reactor, caída de voltaje, corriente nominal, estructura del núcleo, método de instalación y material de devanado.
| Código | Descripción |
|---|---|
| CALIFORNIA | Serie de reactores de CA |
| 4 | Nivel de voltaje (2=220V, 4=380V, 6=690V) |
| 3 | Número de fase (3=Trifásico, 1=Monofásico) |
| 1 | Tipo de reactor (1=Reactor de entrada, 2=Reactor de salida) |
| 2 | Caída de voltaje (2=2%, 1=1%) |
| 0250 | Corriente nominal (0250=250A, 2500=2500A) |
| IE | Estructura central (EI=Núcleo trifásico, UI=Núcleo monofásico) |
| S | Tipo de instalación (S=Vertical, W=Horizontal) |
| A | Material de bobinado (A=Aluminio, C=Cobre) |
Ejemplo: CAL-4312-0250-EISA
Reactor de Línea de Entrada trifásico de 380V con caída de voltaje del 2%, corriente nominal de 250A, estructura de núcleo EI, instalación vertical y bobinado de aluminio.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia | 50 Hz/60 Hz/frecuencia personalizada disponible |
| Corriente nominal | 5A - 3800A |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos, intervalo de 1 hora |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Clase de temperatura | T40 |
| Clasificación de llama | UL94V-2 |
| Nivel de ruido | ≤65dB (probado a 1 metro) |
| Vida útil | ≥15 años |
| Estándares | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric se especializa en la fabricación de componentes de energía industrial y ofrece soluciones de reactores personalizadas para clientes globales.
Nuestro proceso de control de calidad incluye:
- Sistema de gestión de calidad ISO.
- Productos con certificación CE
- Pruebas de rendimiento eléctrico.
- Pruebas de resistencia de aislamiento
- Pruebas de resistencia a alta tensión.
- Prueba de aumento de temperatura
- Inspección de ruido
Cada reactor se inspecciona según las especificaciones del cliente antes del envío para garantizar un rendimiento confiable después de la instalación.
Los reactores industriales requieren una protección de embalaje profesional debido a su peso y estructura eléctrica.
Dufew proporciona:
- Embalaje a prueba de humedad
- Fijación resistente a los golpes en el interior de cajas de madera.
- Embalaje personalizado según el tamaño y peso del producto.
- Soluciones de transporte estándar de exportación.
Opciones de transporte:
| Método de transporte | Solicitud |
|---|---|
| Transporte Marítimo | Envío de grandes cantidades y equipos industriales pesados. |
| Transporte Aéreo | Muestras urgentes o reactores pequeños |
| Transporte Terrestre | Entrega nacional y regional. |
Se debe instalar un reactor de línea de entrada entre la fuente de alimentación de CA y los terminales de entrada del VFD. Está diseñado para reducir los problemas armónicos del lado de la red, suprimir las perturbaciones eléctricas y proteger el circuito de entrada del inversor. No debe instalarse entre la salida VFD y el motor.
Las opciones de caída de voltaje comunes incluyen 0,5%, 1%, 2% y 4%.
Para aplicaciones generales de VFD, comúnmente se selecciona una caída de voltaje del 2%. Los sistemas con interferencias armónicas graves o condiciones de suministro de energía inestables pueden requerir una impedancia más alta según los requisitos de la aplicación.
Depende del diseño del sistema y de las condiciones de funcionamiento. En la mayoría de las aplicaciones industriales, se recomienda que cada VFD utilice un reactor individual para lograr un mejor control de armónicos y un mejor rendimiento de protección.
El reactor requiere un mantenimiento mínimo. La inspección periódica debe centrarse en:
- Estanqueidad de la conexión de terminales
- Acumulación de polvo
- Ruido anormal
- Aumento de temperatura
La ventilación adecuada, la instalación correcta y la inspección periódica ayudan a mantener la confiabilidad a largo plazo.
