Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
El reactor de salida eléctrica Dufew se instala entre los terminales de salida del VFD y el motor para mejorar la calidad de la transmisión de energía y proteger los sistemas del motor contra el estrés de conmutación de alta frecuencia.
Las características de conmutación rápida del voltaje de salida PWM de los VFD pueden generar tensión dv/dt alta, ondas de voltaje reflejadas, corrientes armónicas y corriente de carga de cable adicional. Estos efectos se vuelven más graves cuando se utilizan cables largos entre el inversor y el motor.
Al agregar la impedancia adecuada al circuito de salida, el reactor ayuda a suavizar las formas de onda de voltaje, reducir los picos de voltaje en los terminales del motor, disminuir la tensión de aislamiento y mejorar la confiabilidad de los sistemas de accionamiento industriales.
Los reactores Dufew utilizan núcleos de acero al silicio de bajas pérdidas, materiales aislantes de alta temperatura y estructuras de devanado optimizadas para garantizar un rendimiento estable en condiciones de operación industrial continua.
Cuando el cable entre el inversor y el motor es demasiado largo, la capacitancia distribuida del cable genera corriente de carga adicional.
Sin la protección adecuada, esto puede causar:
- Alarmas de sobrecorriente VFD
- Funcionamiento inestable del motor
- Aumento del estrés de salida del inversor
- Fiabilidad reducida del sistema
El reactor de salida VFD reduce la corriente de carga capacitiva y mejora la estabilidad del sistema, especialmente para aplicaciones donde el motor está instalado lejos del gabinete del inversor.
El reactor reduce el impacto de los cambios de voltaje PWM de alta frecuencia generados por el VFD, lo que ayuda a proteger el aislamiento del motor durante el funcionamiento continuo.
Reduce la tensión de voltaje en los devanados del motor, reduce el envejecimiento del aislamiento y extiende la vida útil del motor. Esto ayuda a mejorar la confiabilidad general del sistema, especialmente en aplicaciones industriales exigentes.
Cuando los motores se instalan lejos de gabinetes VFD, los cables largos pueden aumentar la corriente de carga y provocar efectos de voltaje reflejados.
El reactor ayuda a reducir estos impactos al mejorar la calidad de la forma de onda actual y limitar las fluctuaciones de voltaje. Admite distancias de transmisión de cable más largas mientras mantiene un funcionamiento estable del motor.
El diseño inductivo optimizado ayuda a suprimir los componentes armónicos de alta frecuencia generados durante el funcionamiento del VFD.
También reduce el ruido electromagnético del motor, la corriente de fuga y las posibles interferencias con equipos de control y automatización cercanos, creando un entorno operativo más estable.

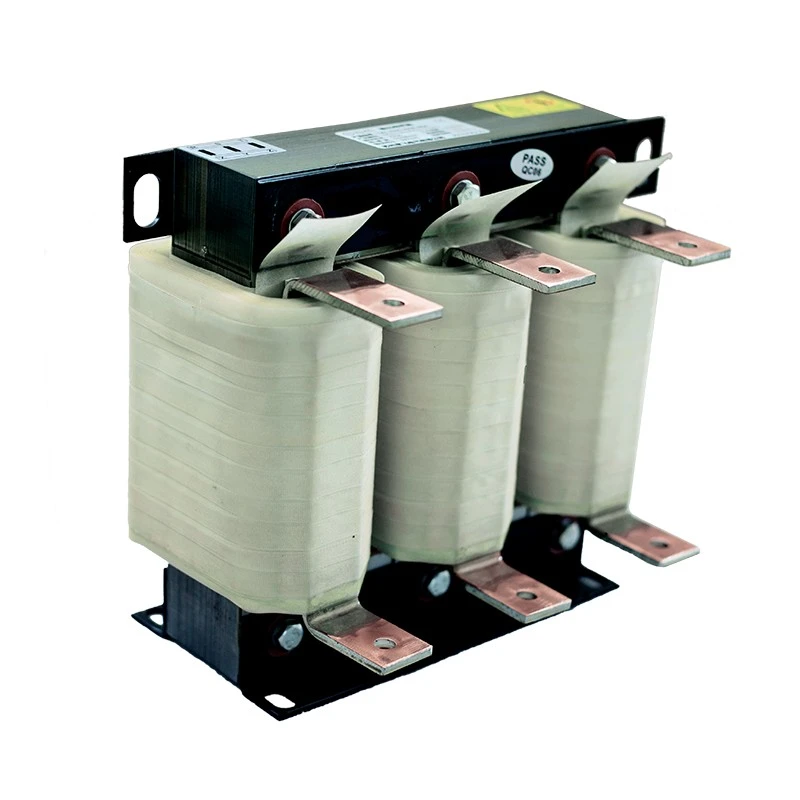

El reactor está fabricado con un núcleo de acero al silicio laminado en frío, sistema de aislamiento Clase F, proceso de impregnación al vacío y opciones de bobinado de cobre o aluminio.
Esta construcción robusta garantiza una inductancia estable, una vibración reducida y un rendimiento térmico confiable para operaciones industriales a largo plazo.
La estructura simétrica del núcleo trifásico proporciona un rendimiento magnético equilibrado en todos los devanados.
Ayuda a reducir las pérdidas magnéticas mientras mantiene características de inductancia estables, lo que garantiza un rendimiento eléctrico constante durante el funcionamiento del VFD.
El reactor está disponible en diferentes configuraciones, incluidas estructuras abiertas IP00 y gabinetes de protección IP20, para cumplir con diversos requisitos de instalación.
Admite métodos de instalación tanto verticales como horizontales. Hay dimensiones personalizadas disponibles para adaptarse al espacio del gabinete, las condiciones de montaje y las necesidades de aplicaciones específicas.
Las soluciones de reactor Dufew se utilizan ampliamente en aplicaciones industriales donde se requiere protección del motor y funcionamiento estable del VFD.
Las aplicaciones típicas incluyen:
- Sistemas de accionamiento de frecuencia variable para mejorar la estabilidad de la potencia y reducir el estrés eléctrico en los motores.
- Gabinetes de control de motores industriales, bombas y ventiladores que requieren un funcionamiento continuo confiable.
- Grúas y equipos de elevación, maquinaria minera y equipos portuarios utilizados en condiciones de trabajo exigentes.
- Laminadores, máquinas de moldeo por inyección y maquinaria textil para procesos de producción estables y eficientes.
- Líneas de producción automatizadas y equipos de energía renovable donde el rendimiento energético confiable es importante.
| Condición de aplicación | Recomendación |
|---|---|
| La longitud del cable del motor supera los 50 metros. | Recomendado |
| Se requiere protección de aislamiento del motor | Recomendado |
| Es necesario reducir el ruido del motor | Recomendado |
| Las interferencias de alta frecuencia afectan a los sensores | Recomendado |
| Aceleraciones y desaceleraciones frecuentes | Recomendado |
La selección del reactor debe basarse en los parámetros del VFD, las condiciones del cable y los requisitos del motor para garantizar un rendimiento adecuado y una operación confiable.
La selección debe considerar factores clave como:
- Tensión nominal y corriente de salida.
- Potencia del motor y frecuencia de funcionamiento.
Las características del cable y las condiciones de instalación también afectan la selección del reactor, incluyendo:
- Longitud y tipo de cable
- Entorno de instalación
- Capacitancia distribuida
Se deben evaluar el aislamiento del motor y las condiciones de funcionamiento para que coincidan con la solución de reactor adecuada, incluyendo:
- Clase de aislamiento
- Condiciones de funcionamiento
- Requisitos de protección
Dufew ofrece diseños de reactores personalizados según diferentes aplicaciones industriales y requisitos del sistema.
CAL-4321-0250-EISA
| Código | Descripción |
|---|---|
| CALIFORNIA | Serie de reactores de CA |
| 4 | Nivel de voltaje |
| 3 | Trifásico |
| 2 | Tipo de reactor de salida |
| 1 | Caída de voltaje |
| 0250 | Corriente nominal |
| IE | Estructura central |
| S | Tipo de instalación |
| A | Bobinado de aluminio |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de salida VFD |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia | 50Hz/60Hz |
| Corriente nominal | 5A - 3800A |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 1 min |
| Resistencia de aislamiento | ≥100MΩ |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Nivel de ruido | ≤65dB |
| Vida útil | ≥15 años |
Dufew Electric se especializa en componentes de energía industrial y soluciones de reactores personalizadas.
Cada reactor de salida se fabrica con procesos controlados que incluyen:
- Inspección de fabricación central.
- Control del proceso de bobinado.
- Pruebas de resistencia a alta tensión.
- Pruebas de resistencia de aislamiento
- Inspección de aumento de temperatura.
- Verificación del rendimiento eléctrico.
Los productos se pueden suministrar con:
- Cumplimiento del sistema de gestión de calidad ISO.
- Productos con certificación CE
- Documentación técnica personalizada
Antes del envío, cada reactor se inspecciona según las especificaciones del cliente para garantizar una instalación y funcionamiento confiables.
Los reactores industriales requieren una protección confiable durante el transporte internacional debido a su peso y componentes electromagnéticos.
Dufew proporciona:
| Método de transporte | Solicitud |
|---|---|
| Transporte Marítimo | Grandes pedidos industriales y proyectos completos de equipamiento. |
| Transporte Aéreo | Requisitos de muestra y entrega urgente. |
| Transporte Terrestre | Entrega industrial regional |
Características del embalaje:
- Protección resistente a la humedad
- Fijación a prueba de golpes
- Exportar cajas de madera estándar.
- Embalaje personalizado según tamaño y peso del producto.
Se instala entre los terminales de salida del VFD y el motor para mejorar la calidad de la forma de onda de salida y reducir la tensión eléctrica en el lado del motor.
Se utiliza comúnmente para aplicaciones de cables largos, protección de aislamiento de motores y sistemas afectados por picos de voltaje, ruido o interferencias.
No. Los componentes del lado de entrada y del lado del motor tienen funciones diferentes. Uno se centra en la protección del suministro de energía, mientras que el otro mejora el rendimiento del motor.
Sí. Dufew ofrece soluciones personalizadas basadas en voltaje, corriente, requisitos de instalación y entorno operativo.
Dufew Electric ofrece soluciones de reactores confiables para aplicaciones industriales de VFD con capacidad de fabricación profesional, soporte de ingeniería personalizado y estricto control de calidad.
Desde protección de motores hasta aplicaciones de conducción de larga distancia, Dufew ayuda a los clientes a mejorar la confiabilidad de los equipos, reducir los costos de mantenimiento y lograr un funcionamiento estable.
