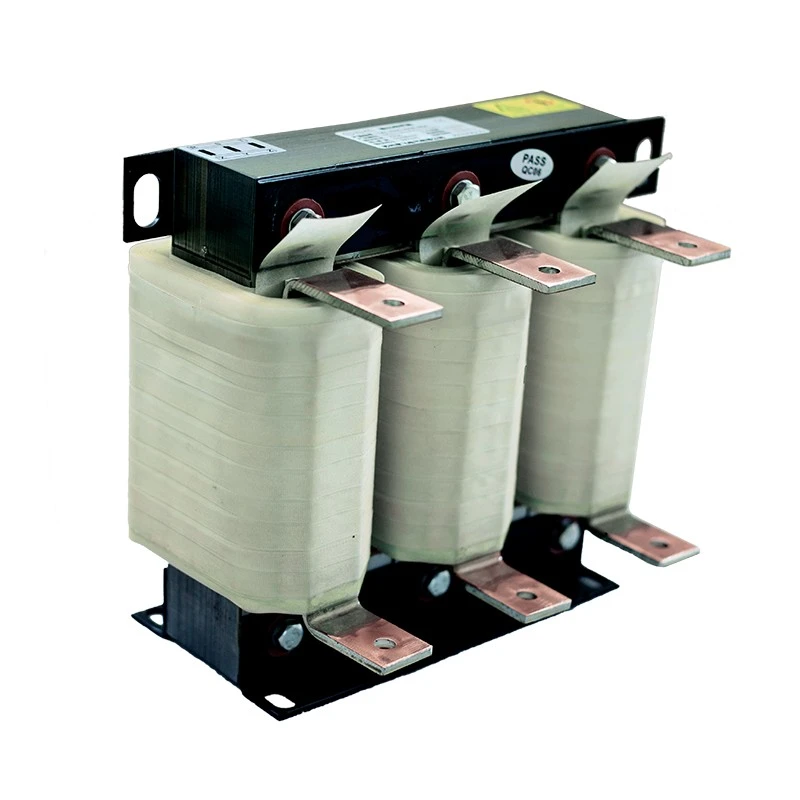

El reactor de carga eléctrica Dufew se instala en serie entre los terminales de salida VFD (U/V/W) y las cargas del motor para mejorar la estabilidad del lado de la carga y mantener un funcionamiento confiable en sistemas de accionamiento de motor de larga distancia.
En aplicaciones de variadores de frecuencia, las señales de conmutación de alta frecuencia generadas por los dispositivos de potencia del inversor pasan a través de los cables del motor. Cuando aumenta la distancia del cable, la capacitancia distribuida puede causar corriente de carga adicional, fluctuaciones de corriente y rendimiento inestable del sistema.
Al agregar una impedancia adecuada al circuito de salida, el reactor ayuda a reducir la influencia de las características del cable, suavizar la variación de corriente y mejorar la confiabilidad de los sistemas de motores accionados por VFD.
Fabricado con núcleos de acero al silicio laminado en frío de bajas pérdidas, materiales aislantes de Clase F, tecnología de impregnación al vacío y estructuras de devanado optimizadas, el reactor de carga Dufew proporciona un rendimiento de inductancia estable, excelente confiabilidad térmica y una larga vida útil en condiciones industriales exigentes. Los modelos de alta corriente pueden adoptar estructuras compactas de bobinado de láminas para mejorar la disipación del calor y reducir el aumento de temperatura.
Las instalaciones de motores de larga distancia y las cargas industriales variables pueden crear desafíos eléctricos, que incluyen:
- Mayores efectos de capacitancia distribuida por cable.
- Corriente de carga capacitiva excesiva
- Fluctuación actual durante el funcionamiento.
- Disparos de protección contra sobrecorriente del inversor.
- Estabilidad reducida del accionamiento del motor.
- Interferencias electromagnéticas en sistemas de control.
Un reactor de carga seleccionado correctamente ayuda a optimizar las características eléctricas del lado de carga, mejorar la estabilidad del sistema y reducir el tiempo de inactividad inesperado en aplicaciones industriales.
Cuando los motores se instalan lejos de gabinetes VFD, las características del cable pueden influir en el rendimiento eléctrico y aumentar la tensión en el sistema de accionamiento. Dufew Load Reactor ayuda a reducir el efecto de la capacitancia del cable distribuido y limitar la corriente de carga capacitiva, lo que permite una transmisión de larga distancia más estable y un funcionamiento confiable de motores instalados de forma remota.
Los equipos industriales a menudo funcionan con cargas variables y aceleraciones o desaceleraciones frecuentes. El diseño optimizado del reactor ayuda a suavizar las fluctuaciones de corriente y a mantener un funcionamiento más constante del motor, lo que reduce las condiciones operativas anormales y respalda un rendimiento estable bajo cargas dinámicas.
Las perturbaciones de alta frecuencia generadas durante el funcionamiento del VFD pueden afectar a los motores, así como a los equipos de control y automatización cercanos. El efecto de filtrado del lado de la carga ayuda a reducir los componentes armónicos de alta frecuencia y la interferencia electromagnética, al tiempo que contribuye a reducir el ruido y la vibración del funcionamiento del motor.
Utiliza un núcleo de acero al silicio laminado en frío de bajas pérdidas, un sistema de aislamiento Clase F, impregnación al vacío y curado a alta temperatura. Hay opciones de bobinado de cobre o aluminio disponibles según los requisitos de la aplicación. Esta combinación proporciona una inductancia estable, vibración controlada y rendimiento térmico confiable para operaciones industriales a largo plazo.
La estructura del núcleo simétrico trifásico proporciona un rendimiento magnético equilibrado y características de inductancia estables al tiempo que ayuda a reducir la pérdida magnética. Esta disposición optimizada respalda un rendimiento eléctrico constante y un funcionamiento confiable durante el uso continuo.
Hay diferentes configuraciones de instalación disponibles para adaptarse a diversos diseños de gabinetes y equipos, incluidas estructuras abiertas IP00, gabinetes protectores IP20, instalación vertical e instalación horizontal. También se pueden proporcionar dimensiones personalizadas según el espacio disponible en el gabinete, la estructura del equipo y los requisitos específicos del proyecto.
Las soluciones Dufew Load Reactor se utilizan ampliamente en:
| Campo de aplicación | Requisito del cliente |
|---|---|
| Sistemas de accionamiento de motores de larga distancia. | Reduce los efectos del cable y mejora la estabilidad de la transmisión. |
| Equipos de prueba industriales | Mejorar la estabilidad de la corriente de salida y la confiabilidad de la medición. |
| Grúas portuarias y equipos de elevación | Mantenga una operación confiable bajo cambios frecuentes de carga |
| Sistemas de accionamiento de ascensores | Mejorar la estabilidad de la conducción durante la aceleración y desaceleración. |
| Bombas y sistemas de ventilador. | Mejorar el rendimiento operativo continuo |
| Laminadores y equipos de minería. | Admite aplicaciones industriales de servicio pesado |
| Sistemas de servoaccionamiento | Mejorar la estabilidad eléctrica en equipos de automatización. |
| Condición de aplicación | Recomendación |
|---|---|
| La distancia del cable del motor supera los 50 metros. | Recomendado |
| La capacitancia distribuida del cable afecta la operación | Recomendado |
| Las fallas por sobrecorriente del inversor ocurren con frecuencia | Recomendado |
| La carga del motor cambia con frecuencia | Recomendado |
| La interferencia de alta frecuencia afecta a los equipos | Recomendado |
| Se requiere un funcionamiento continuo y pesado | Recomendado |
La selección adecuada debe considerar los parámetros del VFD, las condiciones del cable y los requisitos de carga del motor. Estos factores ayudan a determinar las especificaciones eléctricas y la configuración del reactor adecuadas.
Considere el voltaje nominal, la corriente de salida, la potencia del motor y la frecuencia de operación. Estos parámetros deben coincidir con el VFD y el sistema del motor para garantizar un funcionamiento estable.
La longitud y el tipo de cable son importantes, especialmente para motores instalados lejos del VFD. Al seleccionar el reactor también se deben considerar el entorno de instalación y la capacitancia distribuida.
Se deben evaluar las condiciones de operación, la variación de carga, los requisitos de operación continua y el nivel de protección requerido. Las aceleraciones, desaceleraciones o cargas variables frecuentes pueden requerir una configuración más robusta.
Dufew ofrece diseños de reactores personalizados según las condiciones de la aplicación, los requisitos de instalación, los parámetros eléctricos y las especificaciones del cliente.
Ejemplo: CAL-4321-0250-EISA
| Código | Descripción |
|---|---|
| CALIFORNIA | Serie de reactores de CA |
| 4 | Nivel de voltaje (2=220V, 4=380V, 6=690V) |
| 3 | Trifásico |
| 2 | Tipo de reactor de carga |
| 1 | Caída de voltaje (1%=1%, 2%=2%) |
| 0250 | Corriente nominal (250A) |
| IE | Estructura central |
| SUDOESTE | Estructura de instalación (vertical/horizontal) |
| C.A | Material de bobinado (aluminio/cobre) |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de carga VFD |
| Posición de instalación | Entre la salida VFD y el motor |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corriente nominal | 5A--3800A |
| Frecuencia | 50 Hz / 60 Hz / Personalizado hasta 500 Hz |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Clase de protección | IP00/IP20 |
| Clase de temperatura | T40 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB |
| Vida útil | ≥15 años |
| Estándares de fabricación | IEC289/GB10229/JB9644 |
Dufew Electric se especializa en reactores, resistencias, sistemas de frenado, transformadores y soluciones personalizadas de electrónica de potencia. Su proceso de fabricación abarca el procesamiento de núcleos de acero al silicio, el bobinado de precisión, la impregnación al vacío, el curado a alta temperatura y las pruebas de rendimiento eléctrico.
El control de calidad incluye resistencia de aislamiento, voltaje soportado, aumento de temperatura y verificación del rendimiento eléctrico para garantizar un rendimiento confiable del producto.
Dufew respalda el diseño eléctrico personalizado, la fabricación OEM, la documentación técnica y la ingeniería de aplicaciones para diferentes requisitos industriales.
Los productos Dufew se fabrican según requisitos industriales reconocidos, entre ellos:
- Sistema de Gestión de Calidad ISO 9001
- Cumplimiento CE
-IEC289
-GB10229
-JB9644
Dufew ofrece soluciones profesionales de embalaje para exportación según las dimensiones, el peso y los requisitos de transporte del producto.
El paquete incluye:
- Protección resistente a los golpes
- Protección contra la humedad para el transporte marítimo.
- Cajas de madera estándar de exportación
- Registros de inspección previa al envío
Estas medidas garantizan una entrega segura y un funcionamiento fiable después de la instalación.
| Comparación | reactor de carga | reactor de salida |
|---|---|---|
| Propósito principal | Mejore la estabilidad del lado de la carga y reduzca los efectos del cable | Reducir la tensión de voltaje PWM en el aislamiento del motor |
| Preocupación principal | Capacitancia del cable, fluctuación de corriente, estabilidad del sistema. | tensión dv/dt y picos de tensión |
| Aplicación típica | Sistemas de cables largos, cargas cambiantes, equipos pesados | Protección del motor y mejora de la forma de onda. |
| Posición de instalación | Lado de salida VFD | Lado de salida VFD |
| Factores de selección | Longitud del cable, características de carga, estabilidad del sistema. | Aislamiento del motor, tensión de conmutación, tasa de aumento de voltaje. |
Se utiliza comúnmente cuando las distancias de los cables del motor son largas, las características del cable afectan el rendimiento del sistema, se producen disparos de protección del inversor o se requiere una estabilidad eléctrica mejorada bajo cargas cambiantes.
Ambos se instalan en el lado de salida del VFD, pero tienen diferentes propósitos de aplicación. Este producto mejora principalmente la estabilidad del sistema en condiciones de cables largos, cargas cambiantes y entornos industriales exigentes, mientras que un reactor de salida se centra más en reducir la tensión de voltaje PWM y proteger el aislamiento del motor. La selección final depende de la longitud del cable, las características del motor y las condiciones de funcionamiento.
Sí. Al reducir las perturbaciones de alta frecuencia y mejorar la estabilidad de la corriente, puede ayudar a reducir el ruido electromagnético y la vibración durante el funcionamiento del motor.
Sí. Dufew ofrece soluciones personalizadas que cubren voltaje, corriente, caída de voltaje, material de bobinado, estructura de instalación y requisitos de protección según aplicaciones industriales específicas.
Dufew Electric ofrece soluciones confiables para aplicaciones industriales de VFD, respaldadas por capacidades de fabricación profesionales, servicios de ingeniería personalizados y un estricto control de calidad. Desde sistemas de motores de larga distancia hasta equipos industriales de servicio pesado, las soluciones están diseñadas para mejorar la estabilidad del sistema y respaldar un funcionamiento confiable.
