Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Los variadores de frecuencia proporcionan control eficiente de la velocidad del motor y gestión de la energía, pero su operación de conmutación de alta frecuencia puede introducir corrientes armónicas, fluctuaciones de voltaje y tensión eléctrica adicional en los equipos conectados.
El reactor de accionamiento de frecuencia variable eléctrico Dufew mejora el rendimiento del sistema VFD agregando una impedancia adecuada al circuito. Según la posición de instalación y los requisitos del sistema, proporciona diferentes funciones de protección tanto para el lado de la fuente de alimentación como para el lado de carga del motor.
La selección depende de si el principal desafío eléctrico ocurre en el lado de la fuente de alimentación o en el lado de la carga del motor.
Cuando se instala en el lado de entrada de un VFD, el reactor ayuda a mejorar la calidad de la energía, reducir la influencia armónica y limitar el impacto de la corriente transitoria.

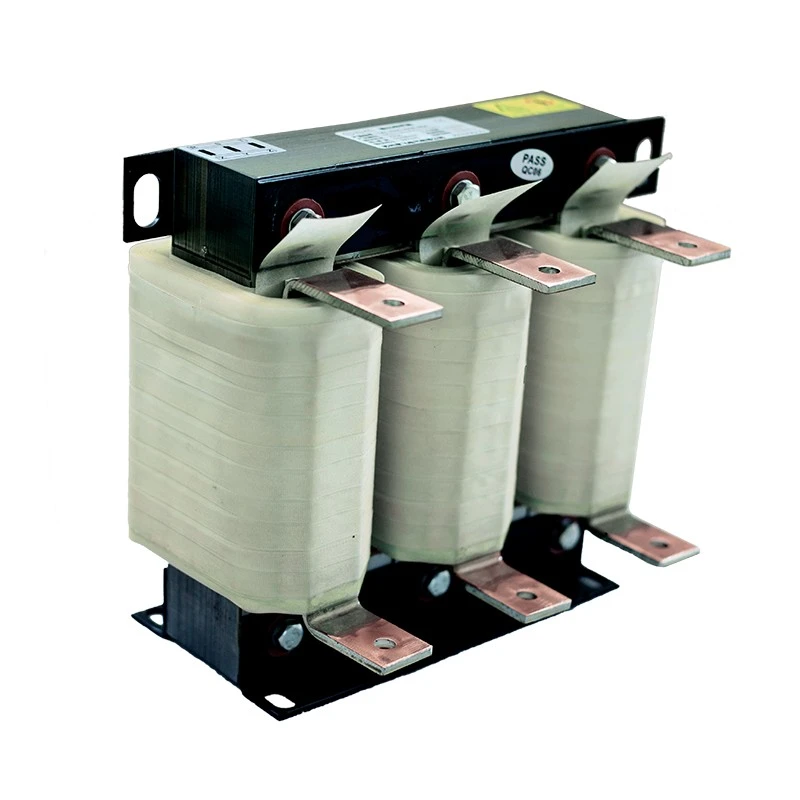

Cuando se instala en el lado de salida de un VFD, ayuda a optimizar las condiciones eléctricas del lado del motor, reducir el estrés relacionado con la conmutación y mejorar la confiabilidad del sistema de transmisión.
Fabricados con núcleos de acero al silicio laminado en frío de bajas pérdidas, materiales aislantes de Clase F, tecnología de impregnación al vacío y estructuras de devanado optimizadas, los reactores Dufew brindan un rendimiento de inductancia estable, características térmicas confiables y durabilidad industrial a largo plazo.
Diferentes entornos industriales requieren diferentes configuraciones de reactores. Dufew proporciona soluciones basadas en aplicaciones de acuerdo con las condiciones operativas reales, la estructura del sistema y los requisitos eléctricos, lo que ayuda a mejorar el rendimiento tanto del lado de potencia como del lado del motor.
Instalada entre la fuente de alimentación y los terminales de entrada del VFD, la configuración del lado de entrada se utiliza principalmente para mejorar el entorno eléctrico del sistema de accionamiento. Ayuda a reducir el impacto de la corriente armónica y la sobrecorriente de entrada al tiempo que mejora la estabilidad del suministro de energía y limita las interferencias que pueden afectar los PLC, sensores y otros equipos de control.
Esta configuración es adecuada para instalaciones industriales con múltiples sistemas VFD, equipos que funcionan en condiciones de energía inestable y aplicaciones donde se requiere una mejor calidad de energía.
Instalada entre los terminales de salida del VFD y el motor, la configuración del lado de salida se centra en mejorar las condiciones de funcionamiento del lado del motor. Ayuda a reducir el estrés de conmutación PWM, mejorar la calidad de la forma de onda de salida y limitar las perturbaciones eléctricas, lo que permite un funcionamiento del motor más estable y confiable.
Las aplicaciones típicas incluyen conexiones de motores de larga distancia, maquinaria pesada y equipos donde es importante mejorar la confiabilidad del motor.
Para aplicaciones afectadas por condiciones de energía inestables o interferencias armónicas, los reactores ayudan a reducir el impacto de la corriente armónica, mejorar la estabilidad del suministro de energía y limitar los cambios transitorios de corriente. También pueden reducir las interferencias eléctricas que afectan a los equipos sensibles, lo que los hace adecuados para sistemas industriales con múltiples variadores o requisitos estrictos de calidad de la energía.
Del lado del motor, el reactor ayuda a reducir el estrés eléctrico causado por la conmutación de alta frecuencia y mejora las condiciones del circuito de salida. Esto respalda el funcionamiento confiable del motor y puede ayudar a reducir las interrupciones anormales durante condiciones operativas exigentes.
Los reactores Dufew utilizan núcleos de acero al silicio laminado en frío de bajas pérdidas, diseños de circuitos magnéticos optimizados y tecnología de bobinado de precisión para mantener características de inductancia estables durante el funcionamiento continuo. La estructura resultante ayuda a reducir la pérdida magnética y el aumento de temperatura al mismo tiempo que respalda un rendimiento confiable a largo plazo.
El sistema de aislamiento combina materiales aislantes de Clase F con procesos de impregnación al vacío y curado a alta temperatura. Esta construcción mejora la resistencia a la humedad, la resistencia mecánica y la durabilidad térmica, lo que ayuda al reactor a mantener un rendimiento confiable y una vida útil más larga en entornos industriales.
Dufew admite soluciones de reactores personalizadas basadas en voltaje nominal, corriente nominal, requisitos de caída de voltaje, estructura de instalación, material de devanado y requisitos de protección. La configuración se puede adaptar a diferentes parámetros eléctricos y diseños de gabinete.
Las opciones disponibles incluyen devanados de cobre o aluminio, instalación vertical u horizontal y diferentes estructuras de protección, como diseños abiertos IP00 y gabinetes protectores IP20. Esta flexibilidad permite que el reactor se integre en una amplia gama de VFD y sistemas de energía industriales.
Las soluciones de reactor Dufew se utilizan ampliamente en:
| Solicitud | Requisito principal |
|---|---|
| Sistemas de accionamiento de frecuencia variable | Mejorar la estabilidad eléctrica y la confiabilidad. |
| Equipos de automatización industrial. | Reducir la interferencia eléctrica |
| Bombas y sistemas de ventilador. | Soporta el funcionamiento continuo del motor |
| Grúas y equipos de elevación. | Mejorar la confiabilidad bajo cargas dinámicas |
| Ascensores | Mejorar la estabilidad del sistema de conducción |
| Máquinas de moldeo por inyección | Mejorar el rendimiento del control del motor. |
| Maquinaria textil | Mantener un funcionamiento estable |
| Equipos de prueba industriales | Mejorar la consistencia eléctrica |
La configuración correcta del reactor depende de los requisitos reales del sistema.
| Condición de aplicación | Solución recomendada |
|---|---|
| Mala calidad de la energía o interferencia armónica | Reactor del lado de entrada |
| Múltiples VFD que comparten una fuente de energía | Reactor del lado de entrada |
| Requisito de protección del motor | Reactor del lado de salida |
| Conexión de motor de larga distancia | Reactor del lado de salida |
| Aceleraciones y desaceleraciones frecuentes | Reactor del lado de salida |
| Optimización completa del sistema VFD | Solución de reactor personalizada |
Dufew brinda soporte de ingeniería para recomendar especificaciones adecuadas según el voltaje, la corriente, la posición de instalación y el entorno operativo.
Seleccionar el reactor correcto requiere considerar los parámetros del VFD, las condiciones reales del sistema y el nivel de protección requerido. Hacer coincidir estos factores con las características eléctricas y mecánicas del reactor ayuda a garantizar un funcionamiento estable y una integración adecuada en el sistema de accionamiento.
Los parámetros clave del VFD incluyen voltaje nominal, corriente nominal, potencia del motor y frecuencia de operación. Estos valores determinan los requisitos eléctricos básicos del reactor y deben coincidir con las especificaciones del sistema de accionamiento.
También se deben evaluar la posición de instalación, el estado del suministro de energía, la distancia de conexión del motor, las características de la carga y el entorno operativo. Por ejemplo, cables de motor largos, cambios de carga frecuentes o entornos industriales exigentes pueden requerir una configuración de reactor diferente.
La función de protección requerida es otra consideración importante. Dependiendo de la aplicación, el reactor puede seleccionarse para reducir el impacto armónico, mejorar la estabilidad de la energía, proporcionar protección del lado del motor, cumplir requisitos específicos de caída de voltaje o soportar el funcionamiento continuo bajo cargas exigentes.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Reactor de accionamiento de frecuencia variable |
| Solicitud | Aplicaciones de VFD del lado de entrada/salida |
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corriente nominal | 5A - 3800A |
| Fase | Monofásico / Trifásico |
| Frecuencia | 50 Hz / 60 Hz / Personalizado hasta 500 Hz |
| Caída de voltaje | 0,5% / 1% / 2% / 4% |
| Material de bobinado | Cobre / Aluminio |
| Tipo de instalación | Verticales/Horizontales |
| Método de enfriamiento | Refrigeración por aire natural |
| Capacidad de sobrecarga | 1,5 veces la corriente nominal durante 60 segundos |
| Rigidez dieléctrica | 3000 VCA / 50 Hz / 5 mA / 1 min |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Nivel de ruido | ≤65dB |
| Vida útil | ≥15 años |
| Estándares | IEC289/GB10229/JB9644 |
Ejemplo: CAL-4321-0250-EISA
| Código | Descripción |
|---|---|
| CALIFORNIA | Serie de reactores de CA |
| 4 | Nivel de voltaje |
| 3 | Trifásico |
| 2 | Tipo de reactor |
| 1 | Caída de voltaje |
| 0250 | Corriente nominal |
| IE | Estructura central |
| SUDOESTE | Estructura de instalación |
| C.A | Material de bobinado |
Dufew Electric se especializa en componentes electrónicos de potencia, incluidos reactores, resistencias, sistemas de frenado, transformadores y soluciones eléctricas personalizadas. Sus capacidades de fabricación cubren el procesamiento de núcleos, el bobinado, el tratamiento de aislamiento y la verificación del rendimiento eléctrico para diferentes aplicaciones industriales.
El proceso de fabricación incluye procesamiento de núcleos de acero al silicio, bobinado de precisión, impregnación al vacío, curado a alta temperatura y pruebas de rendimiento eléctrico. Estos procesos ayudan a mantener características consistentes del producto y un rendimiento confiable durante la operación continua.
La inspección de calidad cubre la resistencia del aislamiento, la tensión soportada, el aumento de temperatura y la verificación del rendimiento eléctrico. Cada prueba proporciona una verificación adicional de la confiabilidad del aislamiento, el rendimiento térmico y la calidad eléctrica general.
Dufew admite el diseño personalizado, la cooperación OEM y ODM y la fabricación según los dibujos del cliente y los requisitos de aplicación. También se encuentran disponibles documentación técnica y servicios de ingeniería de aplicaciones para respaldar la selección de productos, la integración de sistemas y el desarrollo de proyectos.
Los productos Dufew se fabrican según requisitos industriales reconocidos, entre ellos:
- Sistema de Gestión de Calidad ISO 9001
- Cumplimiento CE
-IEC289
-GB10229
-JB9644
Dufew ofrece soluciones de embalaje estándar para exportación según las dimensiones, el peso y los requisitos de transporte del producto.
El paquete incluye:
- Protección resistente a los golpes
- Embalaje resistente a la humedad.
- Exportar cajas de madera.
- Registros de inspección previa al envío
Estas medidas garantizan un transporte seguro y un rendimiento de instalación confiable.
| Comparación | Reactor de accionamiento de frecuencia variable | Reactor de CA convencional |
|---|---|---|
| Propósito de la aplicación | Diseñado para sistemas VFD con características armónicas y PWM | Aplicaciones generales de limitación de corriente. |
| Adaptabilidad de frecuencia | Admite condiciones de funcionamiento de 50 Hz a 500 Hz | Diseñado principalmente para frecuencia estándar |
| Protección de motores | Reduce el estrés de voltaje PWM y la corriente de carga del cable. | Capacidad limitada de protección del motor. |
| Flexibilidad de instalación | Se puede configurar para aplicaciones de entrada o salida. | Generalmente diseñado para una aplicación fija. |
| Compatibilidad industrial | Adecuado para maquinaria accionada por VFD | Adecuado para sistemas eléctricos generales. |
Se recomienda un reactor cuando el sistema VFD experimenta interferencias armónicas, fluctuaciones de voltaje, alarmas de sobrecorriente frecuentes, largas distancias del cable del motor o requisitos de protección del aislamiento del motor.
La instalación del lado de entrada se selecciona principalmente para mejorar la calidad de la energía y reducir los armónicos.
La instalación del lado de salida se selecciona principalmente para mejorar las condiciones eléctricas del lado del motor y mejorar la confiabilidad del variador.
La selección depende de las condiciones del sistema, los requisitos del equipo y el entorno operativo.
Puede ayudar a reducir la interferencia armónica, la fluctuación de voltaje, el estrés eléctrico y el funcionamiento inestable causado por las exigentes condiciones de funcionamiento industrial.
Sí. Dufew admite voltaje, corriente, caída de voltaje, material de bobinado, estructura de instalación y parámetros eléctricos personalizados de acuerdo con los requisitos del proyecto.
Dufew Electric ofrece soluciones de reactores de CA personalizadas para sistemas de accionamiento industriales con capacidad de fabricación profesional, soporte de ingeniería y estricto control de calidad.
Desde la mejora de la calidad de la energía hasta la optimización del accionamiento del motor, Dufew ayuda a los clientes a mejorar la confiabilidad del equipo, reducir el estrés eléctrico y lograr un funcionamiento estable a largo plazo.
Comuníquese con Dufew Electric para obtener un diseño de reactor personalizado y cooperación con OEM.
