Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

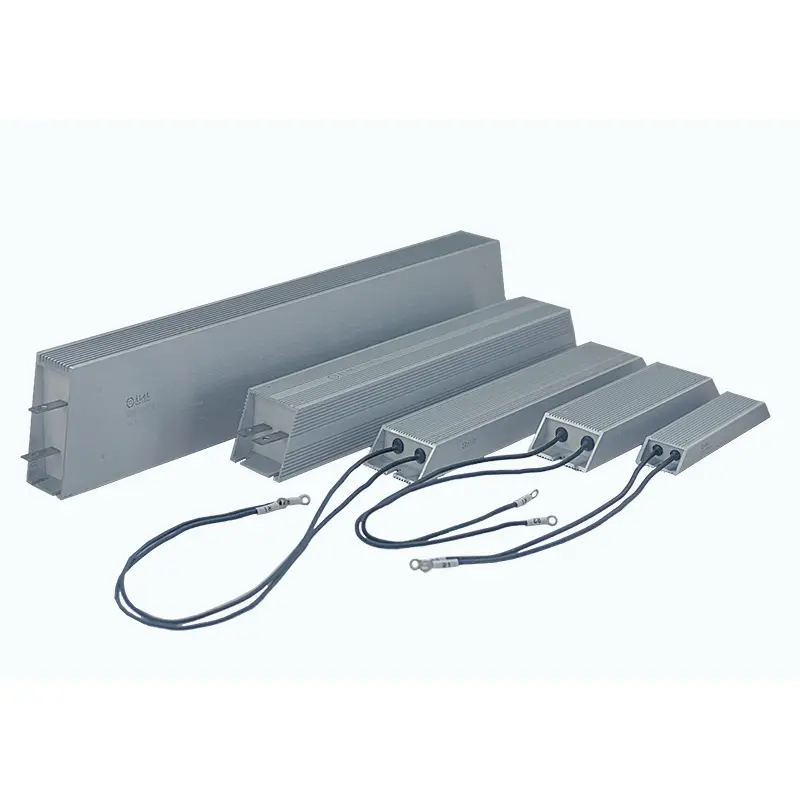

La resistencia revestida de aluminio de forma personalizada DUFEW es una solución de ingeniería desarrollada para equipos industriales que requieren dimensiones de instalación especiales, estructuras de montaje únicas o direcciones de cables personalizadas.
A diferencia de las resistencias revestidas de aluminio estándar con dimensiones fijas, esta resistencia de potencia personalizada se puede fabricar de acuerdo con el diseño real de su equipo, incluida la forma de la carcasa, los orificios de montaje, la posición de los terminales y la dirección de salida del cable.
Con potencias nominales de 50 W a 6 KW, valores de resistencia de 0,01 Ω a 120 kΩ y opciones de tolerancia de ±3 %, ±5 % y ±10 %, DUFEW ofrece soluciones de resistencias OEM flexibles para sistemas de automatización, equipos de control de motores, sistemas de transporte y aplicaciones industriales especiales.
Al hacer coincidir el diseño de la resistencia con el espacio de instalación existente, los clientes pueden evitar el rediseño del gabinete, reducir los costos de modificación y simplificar la integración del equipo.
Las resistencias estándar están diseñadas para diseños de equipos estándar. Sin embargo, muchas máquinas industriales, vehículos especiales y sistemas de control personalizados tienen un espacio interno limitado o posiciones de montaje irregulares.
DUFEW desarrolla resistencias revestidas de aluminio personalizadas para resolver estos desafíos.
| Característica | Beneficio para el cliente |
|---|---|
| Geometría de vivienda personalizada | Se adapta a espacios irregulares para equipos sin modificación estructural. |
| Orificios de montaje ajustables | Instalación directa sin soportes adicionales |
| Dirección de salida de cable flexible | Evita interferencias en el cableado dentro de los gabinetes de control. |
| Construcción de aluminio completamente sellada | Protege los elementos de resistencia del polvo, la humedad y las vibraciones. |
| Tecnología de llenado térmico optimizada | Garantiza una transferencia de calor uniforme y evita el sobrecalentamiento local. |
| Soporte de ingeniería OEM | Proporciona soluciones personalizadas desde el prototipo hasta la producción en masa. |
DUFEW ofrece diseños de carcasas de aluminio personalizados según los dibujos del cliente, los requisitos de instalación y las condiciones de diseño del equipo. La estructura de la carcasa se puede adaptar a entornos de instalación complejos, incluidas configuraciones en forma de L, estructuras desplazadas, diseños de múltiples ángulos, formas recortadas especiales y bases de montaje personalizadas.
Este enfoque de diseño flexible permite que la resistencia se integre directamente en espacios o sistemas de equipos compactos con áreas de instalación limitadas, lo que reduce el trabajo de modificación adicional durante el ensamblaje.
La estructura de montaje se puede modificar según los requisitos específicos del equipo, incluido el espacio entre orificios, la profundidad del avellanado, la cantidad de orejas de montaje y los ángulos del soporte.
Al optimizar la interfaz de montaje durante la producción, DUFEW ayuda a los clientes a evitar adaptadores adicionales y lograr una instalación más rápida y confiable.
El elemento resistor está fabricado con alambre de resistencia de aleación de alta calidad enrollado con precisión en un núcleo aislante de alta temperatura. Después del aislamiento del aislamiento de mica, el conjunto se rellena con arena de cuarzo y materiales especiales de unión térmica dentro de la carcasa de aluminio para mejorar la estabilidad general.
La estructura de encapsulación proporciona:
- Conductividad térmica mejorada en comparación con el aislamiento del aire.
- Rendimiento estable de transferencia de calor
- Capacidad de aislamiento eléctrico mejorada
- Riesgo reducido de sobrecalentamiento localizado
Para cumplir con diferentes requisitos de instalación, DUFEW admite múltiples configuraciones de terminales y cables, incluidos terminales de acero inoxidable, cables conductores de alta temperatura, diseños de salida lateral y estructuras de salida en ángulo.
Estas opciones de conexión personalizadas ayudan a evitar interferencias con los componentes circundantes y brindan una mayor flexibilidad para la integración del sistema.
| Característica de diseño | Ventaja de ingeniería |
|---|---|
| Carcasa de aluminio con forma personalizada | Combina con entornos de instalación de equipos especiales |
| Relleno térmico de arena de cuarzo. | Mejora la eficiencia de disipación de calor. |
| Elemento enrollado de alambre de aleación | Proporciona un rendimiento de resistencia estable |
| Construcción completamente cerrada | Mejora la protección contra el polvo y la humedad. |
| Cuerpo de disipación de calor de aluminio. | Transfiere rápidamente el calor interno |
| Dirección de salida personalizada | Simplifica la conexión eléctrica |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Resistencia revestida de aluminio con forma personalizada |
| Tecnología | Resistencia de potencia bobinada |
| Clasificación de potencia | 50W-6KW |
| Rango de resistencia | 0,01Ω -- 120kΩ |
| Voltaje de funcionamiento | ≤1200V |
| Tolerancia de resistencia | ±3%, ±5%, ±10% |
| Material del núcleo | Material de aislamiento de alta temperatura |
| Alambre de resistencia | Alambre de resistencia de aleación premium |
| Material de la carcasa | Aleación de aluminio |
| Material de relleno | Compuesto térmico de arena de cuarzo |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Resistencia de aislamiento | ≥100MΩ |
| Rigidez dieléctrica | 2500 VCA / 60 s |
| Clasificación de llama | UL94V-2 |
| Estándar | ES-5792 |
| Artículo de prueba | Condición de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga corta | 10 veces la potencia nominal durante 5 segundos | Sin daños visibles |
| Vida de carga a largo plazo | Prueba de funcionamiento cíclico | >9000h |
| Resistencia a la humedad | 40 ℃ ± 2 ℃ / 90 % -95 % HR /100 h | ΔR≤±(1%R+0,05Ω) |
| Ciclos de temperatura | -55 ℃ / 55 ℃ /155 ℃ ciclos | Rendimiento estable |
| Resistencia al calor | 350℃ / 2h | Sin daños evidentes |
| Resistencia a las llamas | 10 veces la potencia nominal | Sin combustión |
| Industria | Solicitud |
|---|---|
| Automatización Industrial | Circuitos de frenado y protección personalizados |
| Servosistemas | Absorción de energía y frenado dinámico. |
| Vehículos eléctricos | Sistemas de control de energía con espacio limitado |
| Vehículos Especiales | Diseños eléctricos personalizados |
| Equipo de prueba | Sistemas de simulación de carga. |
| Energía Renovable | Aplicaciones de descarga de energía |
| Ascensores y Grúas | Sistemas de frenado de motores |
| Equipo marino | Sistemas de control eléctrico compactos |
El proceso de personalización comienza con una revisión detallada de los requisitos del cliente, incluidas las dimensiones de instalación, la posición de montaje, la potencia nominal, el valor de resistencia y la dirección del cable. Estas especificaciones ayudan a definir los requisitos básicos de diseño para la estructura de resistencia.
Según los requisitos de la aplicación, los ingenieros de DUFEW desarrollan la estructura adecuada evaluando el diseño de la carcasa, el rendimiento de disipación de calor, la configuración del terminal y la tecnología de llenado interno para garantizar una integración confiable con el equipo del cliente.
Después de la confirmación del diseño, cada resistencia se fabrica mediante procedimientos de producción estandarizados y se somete a pruebas eléctricas y mecánicas para verificar el rendimiento, la seguridad y la confiabilidad antes del envío.
| Comparación | Solución personalizada | Resistencia revestida de aluminio estándar |
|---|---|---|
| Diseño de Vivienda | Estructuras de viviendas flexibles desarrolladas según los requisitos del equipamiento. | Diseño de carcasa rectangular fija |
| Compatibilidad de instalación | Puede integrarse en espacios de instalación irregulares o limitados. | Requiere condiciones de montaje estándar |
| Configuración de montaje | Los orificios y soportes de montaje se pueden ajustar según la disposición del equipo. | Dimensiones de montaje fijas |
| Disposición de terminales | Múltiples terminales y direcciones de cables disponibles | Configuración de terminales estándar |
| Integración de equipos | Reduce el trabajo de modificación adicional durante la instalación. | Puede requerir ajustes a las estructuras de equipos existentes. |
| Rango de aplicación | Adecuado para máquinas especiales y equipos industriales personalizados. | Adecuado para aplicaciones industriales generales |
Se recomienda una solución personalizada cuando el equipo tiene un espacio de instalación limitado, posiciones de montaje irregulares o requisitos de conexión especiales. Permite que la resistencia se ajuste a los diseños de sistemas existentes sin cambios estructurales importantes.
No. DUFEW utiliza estructuras de transferencia térmica y relleno interno optimizadas para mantener una distribución uniforme del calor y reducir el riesgo de sobrecalentamiento localizado durante la operación.
DUFEW admite la personalización según los requisitos de la aplicación, que incluyen:
- Forma de la vivienda
- Dimensiones de montaje
- Clasificación de potencia
- Valor de resistencia
- Tipo de terminal
- Dirección principal
- Estructura de instalación
Los modelos estándar son adecuados para entornos de instalación comunes, mientras que los diseños personalizados brindan mayor flexibilidad para equipos con limitaciones de espacio, requisitos de montaje o diseños de cableado especiales.
