Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

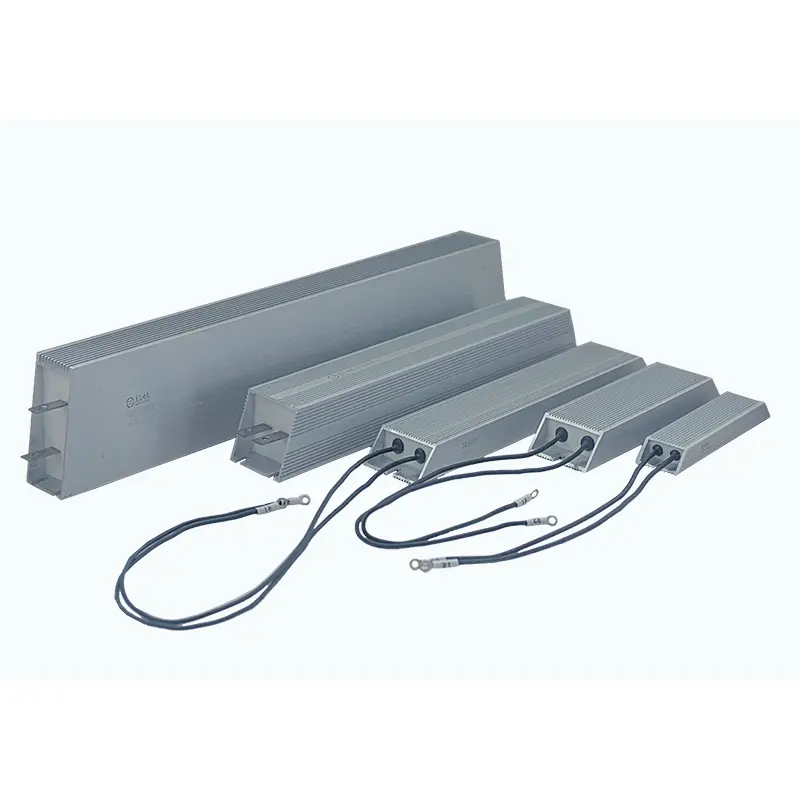

Los sistemas de energía industriales a menudo funcionan bajo cargas pesadas, frenadas frecuentes, vibraciones y temperaturas elevadas. Para garantizar un funcionamiento confiable en estos entornos exigentes, la resistencia revestida de aluminio trapezoidal DUFEW combina una carcasa de aluminio resistente con una estructura térmica interna optimizada que transfiere calor de manera eficiente mientras protege el elemento resistor del polvo, la humedad, la vibración y el impacto mecánico.
El elemento de resistencia se fabrica utilizando alambre de aleación de níquel-cromo (Ni-Cr) o Constantan enrollado con precisión y montado sobre un núcleo aislante de alta temperatura. Después del aislamiento eléctrico con láminas de mica, el conjunto se encapsula completamente dentro de una carcasa de aluminio trapezoidal utilizando una mezcla especialmente formulada de arena de cuarzo de alta pureza y resina de alta temperatura. Esta estructura crea una ruta de conducción térmica eficiente, transfiriendo rápidamente el calor interno a las aletas de enfriamiento externas mientras protege la resistencia de la oxidación y la contaminación ambiental.
Diseñada para automatización industrial y equipos de servicio pesado, la resistencia admite terminales de acero inoxidable y conexiones de cables conductores de alta temperatura, lo que permite una instalación flexible en sistemas de frenado VFD, servovariadores, gabinetes de control de motores, bancos de carga, equipos de energía renovable y sistemas de distribución de energía industrial.
A diferencia de las resistencias de aluminio rectangulares convencionales, la carcasa trapezoidal está diseñada específicamente para mejorar tanto la eficiencia de refrigeración como la estabilidad mecánica en entornos industriales.
El perfil trapezoidal aumenta la superficie de enfriamiento externa, lo que permite que el calor se disipe de manera más eficiente a través de la convección natural y mejora el rendimiento operativo continuo.
El elemento resistor está completamente sellado dentro de la carcasa de aluminio, lo que proporciona una excelente resistencia al polvo, la humedad, la vibración y la oxidación, al tiempo que prolonga la vida útil del producto.
Una base de montaje más amplia ofrece un soporte mecánico más fuerte, lo que reduce el movimiento bajo vibración continua y hace que la resistencia sea adecuada para grúas, ascensores, máquinas herramienta y otros equipos pesados.
El relleno de arena de cuarzo transfiere calor mucho más rápido que el aire, lo que permite que el calor interno llegue rápidamente a la carcasa de aluminio para mejorar el rendimiento de enfriamiento. Se pueden instalar disipadores de calor adicionales cuando se requiere una mayor disipación de potencia continua.
- Carcasa trapezoidal optimizada: una superficie de enfriamiento más grande mejora la disipación natural del calor en comparación con las resistencias de aluminio rectangulares convencionales.
- Construcción completamente encapsulada: la encapsulación completa protege contra el polvo, la humedad, la vibración, la oxidación y los golpes mecánicos.
- Excelente conductividad térmica: el relleno de arena de cuarzo transfiere rápidamente el calor interno a la carcasa de aluminio, lo que permite una mayor densidad de potencia.
- Amplio rango de resistencia: disponible desde 0,01 Ω a 120 kΩ con tolerancias de resistencia de ±3 %, ±5 % y ±10 %.
- Resistencia mecánica confiable: la amplia base de aluminio garantiza un montaje seguro para equipos que operan bajo vibración continua.
- Opciones de conexión flexibles: disponibles con terminales de acero inoxidable o cables conductores de alta temperatura para diferentes requisitos de instalación.
- Fabricación personalizada disponible: la potencia nominal, el valor de resistencia, las dimensiones, los terminales y las configuraciones de montaje se pueden personalizar para proyectos OEM.
La resistencia revestida de aluminio trapezoidal es adecuada para sistemas industriales que requieren una disipación de energía confiable, alta resistencia mecánica y estabilidad a largo plazo.
Variadores de frecuencia (VFD), servovariadores, circuitos de frenado de motores y sistemas de disipación de energía regenerativa.
Grúas, elevadores, laminadores, maquinaria minera, compresores y otros equipos que operan bajo condiciones frecuentes de vibración y frenado.
Bancos de carga, pruebas de fuentes de alimentación, sistemas de descarga de baterías, simulación dinámica de cargas y bancos de pruebas industriales.
Equipos de almacenamiento de energía, inversores fotovoltaicos, convertidores de energía eólica, equipos de carga y sistemas de conversión de energía.
Gabinetes eléctricos, equipos de distribución, sistemas de automatización y maquinaria OEM que requieren resistencias de potencia compactas, selladas y de alta confiabilidad.
La instalación adecuada es esencial para lograr un rendimiento térmico óptimo y una larga vida útil.
Confirme que el valor de resistencia, la potencia nominal, el voltaje de funcionamiento y las dimensiones cumplan con los requisitos del equipo antes de la instalación.
Verifique que la carcasa de aluminio, los terminales y los orificios de montaje no tengan deformaciones, grietas ni daños durante el envío.
Instale la resistencia firmemente usando los orificios de montaje en la base. Asegúrese de que la superficie de montaje sea plana y rígida para mantener una buena estabilidad mecánica.
Para aplicaciones de potencia media y alta, aplique una capa delgada de compuesto térmico entre la base de la resistencia y la placa de montaje o el disipador de calor para mejorar la transferencia de calor.
Conecte los terminales o cables conductores de forma segura y verifique que todas las conexiones eléctricas estén apretadas para evitar una resistencia de contacto excesiva.
Instale la resistencia en un lugar bien ventilado. Para gabinetes eléctricos cerrados, se recomienda refrigeración por aire forzado cuando se opera a alta potencia.
Mida el valor de resistencia antes de energizar el circuito y controle la temperatura de funcionamiento durante la puesta en servicio inicial.
El elemento de resistencia está enrollado con precisión utilizando alambre de aleación de níquel-cromo (Ni-Cr) o Constantan de alta calidad para proporcionar un rendimiento eléctrico estable, alta capacidad de sobrecarga y una larga vida útil.
Una capa de aislamiento de mica duradera aísla eléctricamente el cable de resistencia de la carcasa de aluminio mientras mantiene una excelente rigidez dieléctrica bajo temperaturas elevadas.
La cavidad interna está llena de arena de cuarzo de alta pureza y resina resistente al calor, creando una ruta de conducción térmica eficiente que transfiere rápidamente calor desde el elemento resistor a la carcasa de aluminio.
La carcasa de aluminio extruido presenta un perfil trapezoidal optimizado que aumenta la superficie de refrigeración y mejora la convección natural del aire en comparación con las carcasas rectangulares convencionales.
Disponible con terminales de acero inoxidable o cables conductores de alta temperatura para adaptarse a diferentes requisitos de instalación y cableado.
| Código de modelo | Descripción | Ejemplo |
|---|---|---|
| AUTO | Serie de resistencias revestidas de aluminio trapezoidales | AUTO |
| 1500W | Potencia nominal | 1500W |
| 27R | Resistencia nominal | 27Ω |
| J | Tolerancia de resistencia | J = ±5% (Opcional: H = ±3%, K = ±10%) |
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 50W--6kW |
| Voltaje de funcionamiento | ≤1200V |
| Rango de resistencia | 0,01Ω--120kΩ |
| Tolerancia de resistencia | ±3% / ±5% / ±10% |
| Clasificación de protección | IP00 |
| Coeficiente de temperatura (TCR) | ≤300 ppm/°C |
| Calificación retardante de llama | UL 94V-2 |
| Estándar | GB/T 5792 |
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Tensión soportada dieléctrica | 2500 VCA / 50 Hz / 60 s | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10× potencia nominal durante 5 segundos | Sin daños visibles |
| Vida de carga | Operación cíclica (10 s encendido / 90 s apagado) | >9.000 horas |
| Resistencia al calor húmedo | 40°C ±2°C, 90--95% humedad relativa, 100 h | ΔR ≤ ±(1%R + 0,05Ω) |
| Ciclos rápidos de temperatura | -55°C / 55°C / 155°C, 15 minutos cada uno, 5 ciclos | ΔR ≤ ±(2%R + 0,05Ω) |
| Resistencia al calor | 350°C durante 2 horas | Sin decoloración ni daños visibles |
| Coeficiente de temperatura | Carga nominal frente a resistencia al frío | <300 ppm/°C |
| Resistencia a las llamas | 10× potencia nominal durante 5 minutos | Sin ignición o llama abierta |
| Característica | Condiciones de prueba | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30s | Sin aflojamiento ni daños visibles |
| Resistencia a las vibraciones | 5--200 Hz, 1 g, 98 m/s² | Sin daños estructurales visibles |
| Resistencia al calor de soldadura | Terminales sumergidos en soldadura a 350 ± 5 °C durante 3 segundos | ΔR ≤ ±(1%R + 0,05Ω) |
| Apariencia | Inspección visual | Sin daños visibles, marcas claras |
| Soldabilidad | Terminales sumergidos en soldadura a 235±5°C durante 5 segundos | Cobertura de soldadura ≥95% |
| Artículo de comparación | Resistencia revestida de aluminio trapezoidal | Resistencia con carcasa de aluminio rectangular convencional |
|---|---|---|
| Diseño de Vivienda | El perfil trapezoidal aumenta el área de disipación de calor y la eficiencia del flujo de aire. | Carcasa rectangular estándar con superficie de refrigeración más pequeña |
| Gestión Térmica | La construcción rellena de cuarzo transfiere calor rápidamente a la carcasa de aluminio para temperaturas de funcionamiento más estables. | La disipación de calor depende principalmente de la superficie de la carcasa, lo que resulta en una menor eficiencia térmica. |
| Estabilidad de montaje | La base ancha proporciona una excelente estabilidad mecánica para equipos propensos a vibraciones. | La base más estrecha ofrece menor resistencia a la vibración. |
| Protección ambiental | La construcción completamente sellada resiste el polvo, la humedad, la oxidación y la contaminación mecánica. | El sellado estándar proporciona protección limitada en entornos industriales hostiles. |
| Capacidad de alta resistencia | Valores de resistencia disponibles de hasta 120 kΩ con rendimiento estable | Las opciones de alta resistencia son generalmente más limitadas |
R: La carcasa de aluminio trapezoidal aumenta la superficie de enfriamiento externa y mejora el flujo de aire natural alrededor de la resistencia. También proporciona una base de montaje más amplia para una mejor estabilidad mecánica, lo que lo hace adecuado para equipos industriales de servicio pesado.
R: Sí. La encapsulación rellena de cuarzo transfiere eficientemente el calor interno a la carcasa de aluminio, lo que permite que la resistencia resista ciclos de frenado repetitivos y sobrecargas a corto plazo mientras mantiene un rendimiento confiable.
R: Sí. Se pueden integrar interruptores térmicos o sensores de temperatura incorporados opcionales a pedido para brindar protección adicional contra sobrecalentamiento para aplicaciones desatendidas o críticas para la seguridad.
R: Sí, siempre que todas las resistencias tengan especificaciones idénticas. Se debe mantener una ventilación uniforme, un cableado equilibrado y una disipación de calor adecuada para garantizar una distribución uniforme de la carga y una confiabilidad a largo plazo.
- Fabricante profesional de resistencias de potencia con años de experiencia en electrónica de potencia industrial.
- Personalización OEM y ODM para resistencia, potencia nominal, dimensiones, terminales y opciones de montaje.
- Estricto control de calidad con pruebas eléctricas y mecánicas exhaustivas antes del envío.
- Producción rápida y suministro estable tanto para modelos estándar como para proyectos personalizados.
- Soporte técnico para ayudar a los clientes a seleccionar la solución de resistencia más adecuada para su aplicación.
