Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

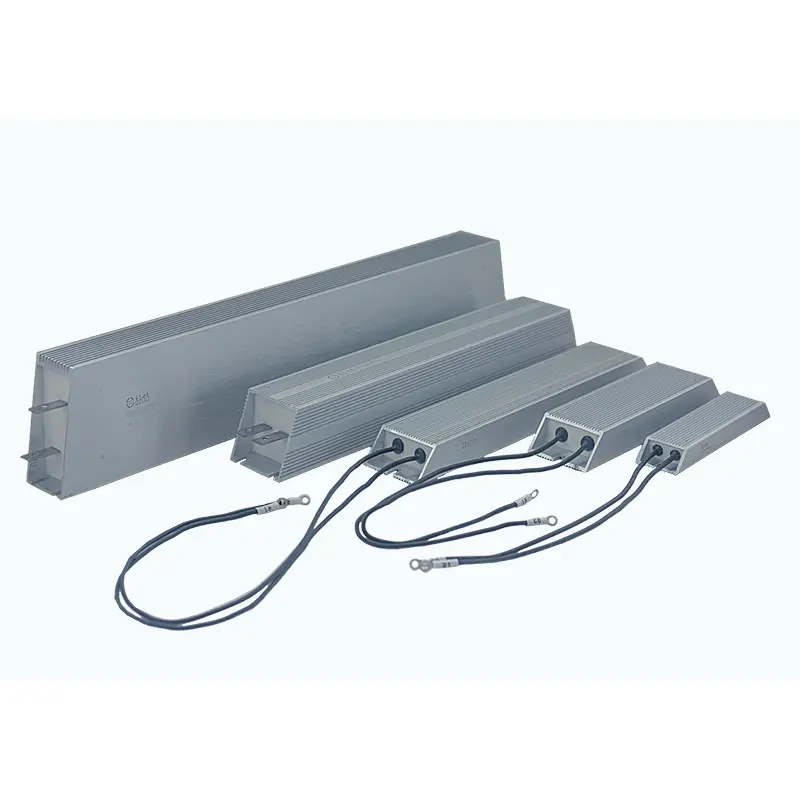

La resistencia revestida de aluminio no inductiva DUFEW está especialmente diseñada para circuitos de conmutación de alta velocidad, sistemas de potencia de pulso, aplicaciones de inversores y equipos electrónicos de precisión donde las resistencias bobinadas convencionales pueden sufrir efectos de inductancia parásita.
A diferencia de las resistencias de potencia estándar que generan reactancia inductiva adicional durante cambios rápidos de corriente, DUFEW adopta una estructura avanzada de devanado bifilar Ayrton-Perry para minimizar el acoplamiento del campo magnético y lograr un rendimiento de inductancia ultrabaja.
Al mejorar la respuesta de corriente y reducir la interferencia de conmutación, esta resistencia ayuda a proteger los componentes de potencia sensibles, mejorar la estabilidad de la forma de onda y mejorar la confiabilidad de los sistemas electrónicos de alta frecuencia.
Disponible de 50 W a 6 KW, con valores de resistencia de 0,01 Ω a 120 kΩ, DUFEW ofrece soluciones personalizadas de resistencias de baja inductancia para fabricantes de electrónica de potencia, proveedores de inversores, empresas de automatización y fabricantes de equipos industriales.
En la electrónica de potencia moderna, la frecuencia de conmutación continúa aumentando mientras que los componentes se vuelven más sensibles al ruido eléctrico y a las fluctuaciones de voltaje.
Una resistencia convencional puede introducir inductancia no deseada durante transiciones rápidas de corriente, provocando:
- Sobretensión
- Distorsión de la forma de onda actual
- Interferencia EMI
- Tensión de semiconductores
- Inestabilidad del sistema de control.
La resistencia revestida de aluminio no inductiva DUFEW está desarrollada para mantener un rendimiento eléctrico estable en condiciones de corriente que cambian rápidamente.
| Característica de rendimiento | Valor de ingeniería |
|---|---|
| Diseño de bobinado de inductancia ultrabaja | Minimiza los efectos inductivos no deseados durante la conmutación de alta velocidad. |
| Bobinado bifilar de Ayrton-Perry | Cancela los campos magnéticos generados por el flujo de corriente. |
| Respuesta eléctrica rápida | Mejora el rendimiento del circuito transitorio. |
| Capacidad de carga de pulso estable | Maneja ciclos repetidos de carga y descarga. |
| Baja interferencia electromagnética | Reduce el ruido que afecta a los circuitos sensibles. |
| Estructura de gestión térmica de aluminio. | Mantiene un funcionamiento confiable en condiciones de alta potencia. |
La estructura del devanado interno es el factor clave que diferencia las resistencias de baja inductancia de los diseños bobinados convencionales. DUFEW adopta el principio de bobinado bifilar de Ayrton-Perry, utilizando dos cables de resistencia enrollados en direcciones opuestas para reducir los campos magnéticos generados durante el flujo de corriente.
Al permitir que los campos magnéticos de los dos devanados se cancelen parcialmente entre sí, esta estructura reduce significativamente el flujo magnético neto y minimiza la inductancia parásita, lo que permite una respuesta eléctrica más rápida y un rendimiento mejorado en aplicaciones de conmutación de alta velocidad.
Los sistemas de conmutación de alta frecuencia a menudo experimentan cambios rápidos de corriente, donde la inductancia parásita puede generar picos de voltaje no deseados y afectar la estabilidad del circuito. Las resistencias de baja inductancia DUFEW están diseñadas para manejar la energía transitoria de manera efectiva, suprimir los picos de conmutación, mejorar la estabilidad de la forma de onda y reducir la tensión en los componentes semiconductores sensibles.
Son especialmente adecuados para:
- Circuitos inversores IGBT
- Sistemas de conmutación MOSFET
- Convertidores de potencia PWM
- Cargas electrónicas de alta frecuencia
Durante la operación de frenado regenerativo o dinámico, el exceso de energía debe descargarse rápidamente para mantener la estabilidad del sistema. La estructura de baja inductancia mejora la respuesta de frenado, reduce la interferencia de conmutación y ayuda a proteger los módulos de potencia del inversor contra tensiones eléctricas transitorias.
In high-frequency power supply systems, parasitic inductance can affect switching waveforms and overall efficiency. DUFEW low-inductance resistors provide fast response characteristics for applications such as snubber circuits, current limiting circuits, and pulse absorption circuits.
Para los sistemas de prueba electrónicos, las características de respuesta de los componentes de resistencia influyen directamente en la precisión de la medición. El diseño optimizado de baja inductancia ayuda a lograr una respuesta de pulso más precisa, reducir la distorsión de la señal y mejorar la repetibilidad de las pruebas.
| Estructura | Función |
|---|---|
| Alambre de resistencia de aleación | Proporciona características de resistencia estables. |
| Devanado bifilar simétrico | Reduce el acoplamiento magnético |
| Capa aislante de mica | Separa las capas de bobinado y mejora la estabilidad. |
| Relleno térmico de cuarzo | Mejora la conducción del calor. |
| Carcasa de aluminio | Proporciona protección mecánica y gestión térmica. |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Resistencia revestida de aluminio no inductiva |
| Característica principal | Rendimiento de baja inductancia |
| Tecnología de bobinado | Bobinado bifilar Ayrton-Perry |
| Rango de potencia | 50W-6KW |
| Rango de resistencia | 0,01Ω -- 120kΩ |
| Voltaje de funcionamiento | ≤1200V |
| Tolerancia de resistencia | ±3%, ±5%, ±10% |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Material de la carcasa | Aleación de aluminio |
| Material aislante | Compuesto retardante de llama de alta temperatura |
| Rigidez dieléctrica | 2500 VCA / 60 s |
| Resistencia de aislamiento | ≥100MΩ |
| Estándar | ES-5792 |
| Artículo de comparación | Resistencia revestida de aluminio no inductiva DUFEW | Resistencia bobinada convencional |
|---|---|---|
| Respuesta actual | Diseñado para cambios actuales rápidos | Limitado por la inductancia parásita |
| Efecto magnético | Los campos magnéticos opuestos se anulan entre sí | Los campos magnéticos se acumulan |
| Rendimiento de conmutación | Adecuado para circuitos de alta frecuencia | Adecuado principalmente para aplicaciones de baja frecuencia |
| Control EMI | Riesgo de interferencia electromagnética reducido | Mayor generación de ruido |
| Protección de semiconductores | Ayuda a reducir los picos de voltaje. | Puede aumentar el estrés transitorio |
| Industria | Uso típico |
|---|---|
| Electrónica de potencia | Absorción de energía de alta frecuencia. |
| Sistemas de carga de vehículos eléctricos | Circuitos de protección de conmutación |
| Inversores solares | Descarga de energía CC |
| Sistemas de energía eólica | Protección del convertidor |
| Servoaccionamientos | Frenado dinámico |
| Automatización Industrial | Sistemas de control de alta velocidad. |
| Equipo de laboratorio | Prueba de pulso de precisión |
DUFEW admite el desarrollo de resistencias no inductivas personalizadas según los requisitos de la aplicación.
Personalización disponible:
| Artículo personalizado | Opciones |
|---|---|
| Valor de resistencia | 0,01Ω-120kΩ |
| Clasificación de potencia | 50W-6kW |
| Requisito de inductancia | Diseño personalizado de baja inductancia |
| Dimensiones | Vivienda estándar o especial |
| Terminales | Terminales inoxidables o cables de alta temperatura. |
| Parámetros eléctricos | Personalizado según los requisitos del circuito. |
Porque los cambios rápidos de corriente pueden generar inductancia parásita en resistencias convencionales, provocando picos de voltaje y ruido eléctrico. Las resistencias no inductivas minimizan estos efectos y mejoran la estabilidad del circuito.
La principal diferencia es la tecnología de bobinado interno. DUFEW utiliza un devanado bifilar Ayrton-Perry para reducir la interacción del campo magnético, mientras que las resistencias estándar suelen utilizar un devanado unidireccional convencional.
Sí. Se utilizan comúnmente en circuitos de frenado de inversores, circuitos de absorción de pulsos y sistemas electrónicos de potencia que requieren una respuesta rápida.
Sí. DUFEW ofrece personalización OEM en cuanto a valor de resistencia, potencia nominal, dimensiones mecánicas, terminales y requisitos de baja inductancia.
