Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

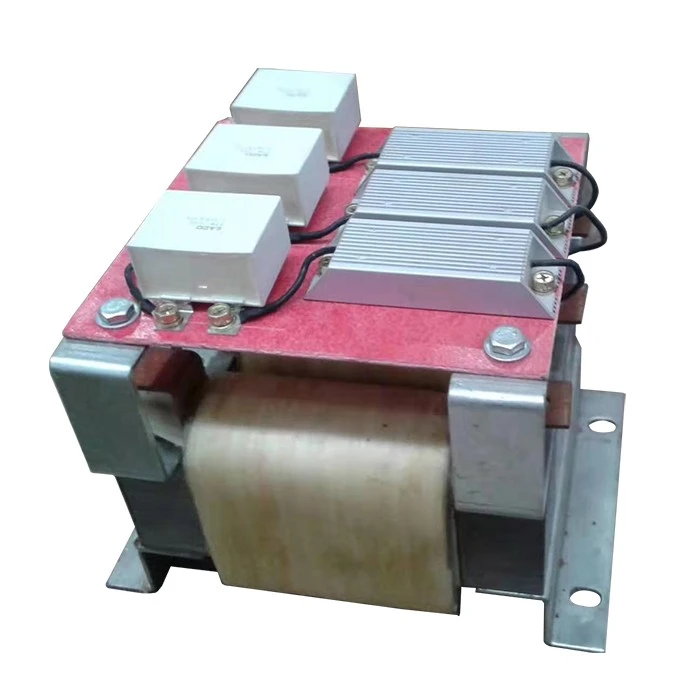

El filtro de voltaje derivado eléctrico Dufew se instala en el lado de salida de un VFD para mejorar las condiciones eléctricas entre el inversor y el motor. Los sistemas inversores modernos utilizan dispositivos de conmutación de alta velocidad para un control preciso de la velocidad y el par, pero las transiciones rápidas de voltaje PWM pueden crear bordes de voltaje pronunciados que aumentan la tensión dv/dt en los devanados del motor, el voltaje reflejado causado por la falta de coincidencia de impedancia del cable, el voltaje de modo común entre el motor y tierra, el riesgo de corriente en los rodamientos y la interferencia electromagnética de alta frecuencia.
Estos efectos pueden volverse más notorios con tendidos largos de cables de motor, altas frecuencias de conmutación del inversor, motores no diseñados originalmente para funcionar con inversor o equipos industriales con estrictos requisitos de estabilidad eléctrica. Dufew utiliza una estructura de amortiguación LC con resistencia controlada para absorber energía de oscilación de alta frecuencia, velocidades de transición de voltaje lentas y reducir la tensión eléctrica transitoria mientras se mantiene el funcionamiento normal del inversor.
El filtro puede ayudar a reducir los picos de voltaje PWM, la tensión del aislamiento del motor, los efectos de las ondas reflejadas y la interferencia de alta frecuencia, al tiempo que mejora las condiciones de transmisión del cable y la compatibilidad general del sistema de transmisión.
Durante la conmutación del inversor, los pulsos PWM generan rápidos cambios de voltaje de alta frecuencia que viajan a través del cable del motor. El filtro introduce una impedancia controlada en el circuito de salida para limitar los cambios rápidos de voltaje y la sobretensión transitoria, mejorando las condiciones de voltaje en los terminales del motor y reduciendo los efectos de las ondas reflejadas. En comparación con un reactor de salida convencional, la estructura de amortiguación proporciona un control adicional de la oscilación de voltaje de alta frecuencia.
La conmutación de alta frecuencia puede crear voltaje de modo común entre los devanados del motor, los conductores del cable y el sistema de puesta a tierra. Dufew optimiza el diseño magnético y eléctrico para reducir la interferencia de modo común y los componentes de voltaje de alta frecuencia, lo que puede ayudar a limitar los efectos del voltaje del eje, reducir el riesgo de corriente de descarga de los rodamientos y mejorar el rendimiento EMC.
Las transiciones rápidas de voltaje y los pulsos PWM repetitivos pueden aumentar la tensión eléctrica en el aislamiento del devanado del motor y contribuir al envejecimiento del aislamiento con el tiempo. Al moderar las tasas de aumento de voltaje y limitar los picos transitorios, Dufew ayuda a reducir la tensión en el aislamiento del devanado y es adecuado para aplicaciones de modernización donde los motores existentes necesitan una compatibilidad mejorada con el funcionamiento del VFD.
El voltaje de modo común puede crear rutas de corriente de alta frecuencia a través de los cojinetes del motor, aumentando potencialmente el voltaje del eje y los efectos de descarga de los cojinetes. Al reducir los componentes de voltaje de alta frecuencia, el filtro ayuda a limitar la influencia del voltaje del eje y los daños relacionados con la corriente de los cojinetes, al mismo tiempo que respalda un funcionamiento más estable del motor.
Para motores que funcionan en condiciones de servicio continuo, controlar los transitorios de voltaje y la tensión eléctrica de alta frecuencia puede ayudar a mantener la disponibilidad del equipo y reducir la tensión eléctrica en los motores y los componentes conectados. Esto respalda los requisitos de operación y mantenimiento estables en los sistemas de accionamiento industriales.
Generalmente se considera una solución de filtrado dv/dt cuando los sistemas tienen:
| Condición de aplicación | Propósito recomendado |
|---|---|
| Conexión de cable de motor largo | Reducir el impacto del voltaje reflejado |
| Motores estándar existentes | Mejorar la compatibilidad del inversor |
| VFD de alta frecuencia de conmutación | Reducir el estrés eléctrico |
| Teniendo preocupaciones actuales | Minimizar las rutas de corriente de alta frecuencia |
| Equipos de automatización sensibles. | Mejorar el rendimiento de EMC |
Las soluciones Dufew son adecuadas para:
| Solicitud | Requisito principal |
|---|---|
| Sistemas de motores VFD | Reducir el estrés de voltaje PWM |
| Sistemas de servoaccionamiento | Mejorar la protección del motor |
| Bombas y ventiladores | Mejore la confiabilidad de la unidad |
| Ascensores y grúas | Admite ciclos de aceleración frecuentes |
| Líneas de producción industriales | Reducir la interferencia eléctrica |
| Instalaciones remotas de motores. | Mejorar la compatibilidad de cables |
Las aplicaciones típicas incluyen automatización industrial, maquinaria CNC, equipos portuarios, máquinas de moldeo por inyección, maquinaria textil, equipos de procesamiento de papel y sistemas de prueba donde los motores accionados por VFD requieren un mejor control de voltaje y protección eléctrica del lado del motor.
Dufew utiliza materiales magnéticos optimizados y estructuras de componentes para mantener características de inductancia estables al tiempo que reduce las pérdidas magnéticas y respalda una disipación de calor efectiva durante el funcionamiento continuo.
El sistema de aislamiento puede utilizar materiales aislantes de Clase F junto con un tratamiento de impregnación al vacío para mejorar la integridad del aislamiento, la resistencia mecánica y la resistencia a las condiciones ambientales durante la operación industrial.
Para adaptarse a diferentes diseños de gabinetes y equipos, Dufew admite opciones de protección IP00 e IP22, instalación vertical u horizontal, dimensiones personalizadas y configuraciones mecánicas específicas del proyecto según los requisitos de la aplicación.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50Hz / 60Hz / Personalizado |
| Frecuencia portadora | 2kHz-6kHz |
| Corriente nominal | 5A-1600A |
| Capacidad de sobrecarga | 1,5× corriente nominal durante 1 minuto |
| Aumento de temperatura | ≤80K |
| Nivel de ruido | ≤65dB |
| Rigidez dieléctrica | 3000VCA / 10S |
| Resistencia de aislamiento | ≥100MΩ a 1500VCC |
| Grado de protección | IP00/IP22 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Estándares | IEC289/GB10229-88 |
| Comparación | Filtro dv/dt | Filtro de onda sinusoidal |
|---|---|---|
| Propósito principal | Reducir la tasa de aumento de voltaje y los picos transitorios | Convierta la salida PWM en una forma de onda sinusoidal |
| Estructura del circuito | Estructura de amortiguación LC | Filtro de paso bajo LC completo |
| Características de salida | Forma de onda PWM con tensión eléctrica reducida | Forma de onda de voltaje casi sinusoidal |
| Enfoque de la aplicación | Protección del aislamiento del motor | Mejora máxima de la forma de onda |
| Uso típico | Aplicaciones de cable medio | Sistemas de transmisión de larga distancia |
Dufew Electric se especializa en componentes electrónicos de potencia industrial, incluidos filtros, reactores, resistencias de frenado, transformadores y soluciones eléctricas personalizadas. Para los productos filtrantes de protección de motores, el proceso de fabricación cubre la selección del núcleo magnético, el bobinado de precisión, el tratamiento de aislamiento, la impregnación al vacío, las pruebas de rendimiento eléctrico y la inspección final.
Los controles de calidad clave pueden incluir:
- Pruebas de resistencia de aislamiento
- Pruebas de resistencia dieléctrica
- Verificación de inductancia
- Prueba de aumento de temperatura
- Inspección del producto final
Dufew Electric respalda la fabricación OEM, parámetros eléctricos personalizados, soporte de aplicaciones de ingeniería y soluciones basadas en proyectos. Se pueden proporcionar documentos de certificación e informes de pruebas de productos de acuerdo con los requisitos del producto y del proyecto.
Se utiliza un filtro de voltaje derivativo para reducir el estrés dv/dt, los picos de voltaje transitorios y la interferencia de alta frecuencia generada por la conmutación del inversor. Ayuda a mejorar la protección del aislamiento del motor y la confiabilidad del sistema.
Se recomienda para aplicaciones con cables de motor largos, motores estándar accionados por inversor, altas frecuencias de conmutación, problemas de corriente de rodamientos o requisitos estrictos de EMC.
Un filtro dv/dt reduce principalmente la tasa de aumento de voltaje y el estrés de voltaje transitorio, mientras que un filtro de onda sinusoidal remodela aún más la salida PWM en una forma de onda casi sinusoidal con un mayor rendimiento de filtrado.
Sí. Dufew ofrece soluciones personalizadas según el voltaje del sistema, la capacidad de corriente, la frecuencia portadora, la longitud del cable, los requisitos de instalación y las condiciones de aplicación.
Dufew Electric ofrece soluciones personalizadas de protección del lado de salida para sistemas VFD, servovariadores y aplicaciones de motores industriales. A través de un diseño eléctrico profesional, procesos de fabricación controlados y una estricta inspección de calidad, Dufew ayuda a los clientes a reducir el estrés eléctrico relacionado con PWM y mejorar la confiabilidad del sistema de transmisión a largo plazo.
