Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

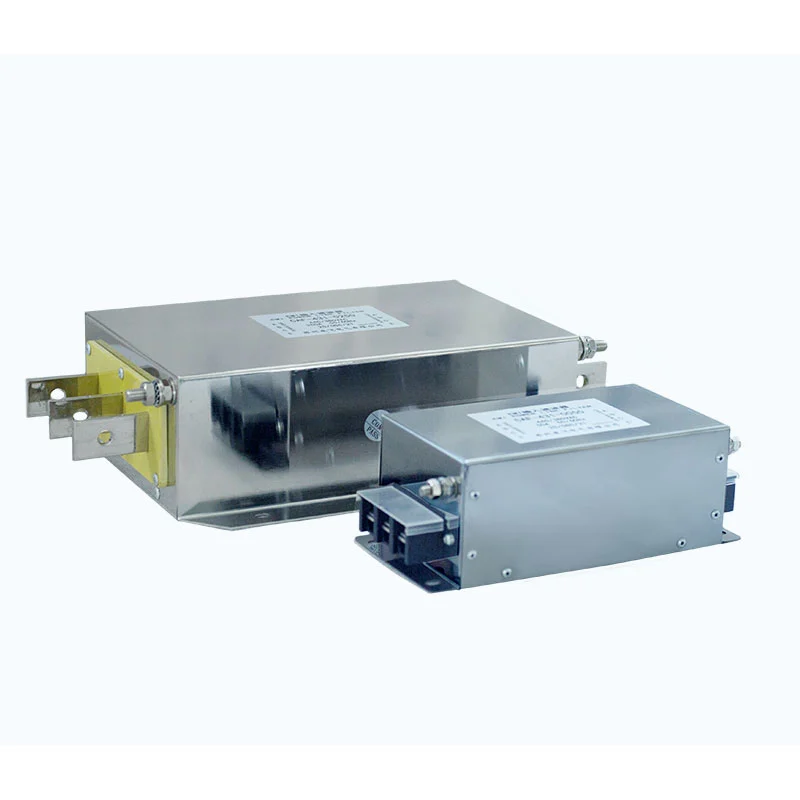

El filtro pasivo eléctrico Dufew está diseñado para sistemas de energía industriales afectados por corrientes armónicas de VFD, convertidores, rectificadores y otras cargas no lineales. Al combinar reactores de filtro, condensadores y resistencias de amortiguación no inductivas en un circuito LC sintonizado, proporciona una ruta de baja impedancia para frecuencias armónicas seleccionadas y ayuda a reducir la circulación de corriente armónica en la red eléctrica.
Las cargas no lineales generadas durante la conversión CA-CC y la conmutación electrónica de potencia pueden contribuir al sobrecalentamiento del transformador, al aumento de las pérdidas en los cables, a la reducción del factor de potencia, a la tensión adicional en los equipos eléctricos y a la inestabilidad de la calidad de la energía. Dependiendo de las condiciones del sistema, la configuración de filtrado se puede diseñar para abordar armónicos característicos como los componentes 5.º, 7.º, 11.º y de orden superior.
El sistema ayuda a reducir la distorsión armónica de la corriente, mejorar el factor de potencia, limitar las pérdidas relacionadas con los armónicos y respaldar un funcionamiento eléctrico estable. En comparación con los sistemas activos de compensación de armónicos, el filtrado pasivo utiliza una estructura eléctrica relativamente simple sin circuitos de control complejos, lo que lo hace adecuado para el funcionamiento continuo en aplicaciones industriales con características armónicas predecibles.
El reactor y el condensador forman una rama LC sintonizada diseñada para frecuencias armónicas específicas.
Cuando las corrientes armónicas alcanzan el rango de frecuencia diseñado, la rama de filtrado proporciona una ruta de impedancia más baja que la red eléctrica, lo que permite que las corrientes armónicas se absorban de manera efectiva.
Este diseño proporciona:
- Reducción armónica dirigida
- Distorsión de forma de onda de corriente más baja
- Estabilidad eléctrica mejorada
- Capacidad de operación industrial continua
La resistencia no inductiva integrada controla las características de resonancia y mejora la estabilidad del circuito.
La estructura de amortiguación ayuda a:
- Evitar la amplificación excesiva de la resonancia.
- Limitar la corriente armónica anormal
- Mejorar la confiabilidad del capacitor
- Ampliar la vida útil del sistema.
El diseño pasivo funciona sin controladores DSP ni módulos de compensación electrónica adicionales, lo que da como resultado una estructura eléctrica sencilla con menos componentes de control, menores requisitos de mantenimiento y buena adaptabilidad a entornos operativos industriales.
Al reducir la circulación de corriente armónica, el sistema puede ayudar a limitar las pérdidas del transformador y del cable, reducir el aumento de temperatura, mejorar el factor de potencia y respaldar un funcionamiento más estable de los equipos eléctricos conectados.
Dufew aplica consideraciones de ingeniería a los componentes magnéticos, la combinación de reactores y condensadores, el rendimiento térmico y la seguridad eléctrica. La configuración resultante es adecuada para el funcionamiento continuo en sistemas de energía industriales con características armónicas relativamente predecibles.
El filtro pasivo Dufew es adecuado para sistemas industriales con características armónicas relativamente estables.
| Solicitud | Objetivo |
|---|---|
| Sistemas VFD | Reducir la distorsión armónica de la corriente. |
| Varios motores | Mejorar la estabilidad de la red eléctrica |
| Equipo rectificador | Armónicos característicos de control. |
| Sistemas UPS | Reducir la influencia armónica |
| Automatización industrial | Mejorar la confiabilidad eléctrica |
Las aplicaciones típicas incluyen plantas de fabricación, instalaciones de procesamiento químico y metalúrgico, equipos de minería, maquinaria textil, líneas de producción de papel, maquinaria portuaria y sistemas de moldeo por inyección donde es necesario gestionar cargas no lineales y corrientes armónicas.
Diferentes sistemas eléctricos requieren diferentes parámetros de filtrado.
Dufew brinda soporte de ingeniería basado en:
- Datos de medición de armónicos
- Características de carga
- Nivel de voltaje del sistema
- Entorno de instalación
- Rendimiento THDi requerido
Hay soluciones personalizadas disponibles para diferentes requisitos de calidad de energía industrial.
La selección de una solución filtrante adecuada requiere la evaluación de:
| Factor de selección | Consideración |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Corriente nominal | Corriente de funcionamiento continua |
| Fuente armónica | VFD, rectificador, UPS, convertidor |
| Espectro armónico | Componentes de orden 5/7/11 |
| Rendimiento requerido | Objetivo de mejora de THDi |
| Entorno de instalación | Requisitos de espacio, ventilación y protección. |
Dufew ofrece recomendaciones personalizadas basadas en datos de medición de armónicos, parámetros del sistema y requisitos del proyecto.
Dufew Electric se especializa en la fabricación de electrónica de potencia industrial y proporciona filtros pasivos, reactores, resistencias de frenado, transformadores y soluciones eléctricas personalizadas para aplicaciones industriales. Su trabajo de ingeniería cubre análisis armónicos, comparación de parámetros eléctricos y requisitos de calidad de energía, respaldando el diseño y la fabricación de productos para aplicaciones específicas.
Las capacidades clave de fabricación incluyen procesamiento de núcleos magnéticos, devanado de reactores de precisión, adaptación de condensadores y resistencias, verificación de parámetros eléctricos y pruebas de rendimiento térmico. Dependiendo de la configuración del producto, la inspección de calidad puede incluir:
- Pruebas de resistencia de aislamiento
- Pruebas de resistencia dieléctrica
- Verificación de parámetros de resonancia.
- Prueba de aumento de temperatura
- Inspección de parámetros eléctricos.
- Inspección de apariencia final
La documentación de calidad puede incluir certificación de gestión de calidad ISO, informes de pruebas de productos y registros de verificación del rendimiento eléctrico de acuerdo con los requisitos aplicables del producto y del proyecto.
Dufew Electric respalda la fabricación OEM, el diseño eléctrico personalizado, la cooperación en ingeniería y las soluciones de calidad eléctrica basadas en proyectos.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50Hz/60Hz |
| Corriente nominal | 5A - 1600A |
| Objetivo armónico | 5.º / 7.º / 11.º / Armónicos de orden superior |
| Estructura de filtrado | Circuito resonante LC sintonizado |
| Aumento de temperatura | ≤80K |
| Nivel de ruido | ≤65dB |
| Rigidez dieléctrica | 3000VCA / 10S |
| Resistencia de aislamiento | ≥100MΩ |
| Grado de protección | IP00/IP22 |
| Clase de aislamiento | Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Estándares | IEC61000/GB/T14549-1993 |
| Comparación | Filtro pasivo | Filtro armónico activo |
|---|---|---|
| Principio de funcionamiento | Circuito de resonancia LC sintonizado | Compensación electrónica de potencia |
| Componentes principales | Reactores, condensadores, resistencias. | Módulos de potencia y controladores. |
| Respuesta armónica | Diseñado para condiciones armónicas específicas | Compensación dinámica |
| Requisito de control | Sin sistema de control externo | Requiere control electrónico |
| Mantenimiento | Mantenimiento sencillo | Mantenimiento más complejo |
| Solicitud | Cargas industriales estables | Ambientes armónicos variables |
Un filtro pasivo consta de reactores, condensadores y resistencias de amortiguación que forman un circuito LC sintonizado. Estos componentes proporcionan una ruta de baja impedancia para corrientes armónicas seleccionadas y ayudan a mejorar la calidad de la energía.
La selección del modelo depende de la tensión nominal, la corriente operativa, la fuente de armónicos, el espectro de armónicos, los requisitos de THDi, la configuración del sistema y las condiciones de instalación.
El filtrado pasivo generalmente es adecuado para sistemas con características armónicas estables. Las aplicaciones con cargas armónicas que cambian rápidamente pueden requerir soluciones de compensación alternativas.
Sí. Dufew ofrece soluciones personalizadas basadas en el nivel de voltaje, capacidad de corriente, características armónicas, requisitos de instalación y condiciones del proyecto.
