Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

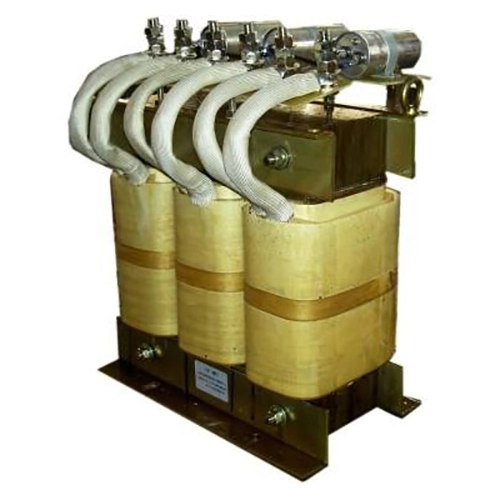

El filtro de onda sinusoidal eléctrica Dufew se instala en el lado de salida de los sistemas VFD para mejorar la calidad de la forma de onda del lado del motor y proporcionar una protección confiable del motor en aplicaciones industriales. Durante la operación de conmutación del VFD, se generan y transmiten pulsos de voltaje PWM de alta frecuencia a través de los cables del motor, especialmente en instalaciones de larga distancia, lo que puede causar voltaje reflejado, aumento de la tensión dv/dt, interferencia electromagnética y pérdidas adicionales del motor.
El filtro de onda sinusoidal VFD adopta una estructura de filtrado de paso bajo LC compuesta por reactores y condensadores. La red de filtrado atenúa los componentes de frecuencia portadora y los armónicos de alta frecuencia de las señales de salida PWM al tiempo que permite que el voltaje de frecuencia fundamental pase de manera eficiente, convirtiendo la forma de onda de salida en una forma de onda casi sinusoidal más suave.
El proceso de filtrado ayuda a:
- Reducir los componentes de alta frecuencia PWM
- Mejorar la forma de onda de voltaje del terminal del motor
- Menor tensión dv/dt en el aislamiento del motor.
- Reducir la interferencia electromagnética (EMI)
- Mejorar la estabilidad operativa del motor y la confiabilidad del servicio.
El producto utiliza núcleos de acero al silicio laminado en frío de baja pérdida, materiales aislantes de Clase F, tecnología de impregnación al vacío y estructuras térmicas optimizadas para mantener un rendimiento estable durante el funcionamiento industrial continuo, proporcionando una solución eficaz para sistemas de motores de cables largos, equipos de automatización y aplicaciones VFD de alto rendimiento.
A diferencia de un reactor de salida estándar que aumenta principalmente la impedancia del circuito, la estructura de filtrado LC proporciona una mayor atenuación de los componentes de conmutación de alta frecuencia, lo que da como resultado una forma de onda de voltaje del motor más suave con menor distorsión de alta frecuencia y tensión eléctrica reducida en los devanados del motor.
Los pulsos altos de dv/dt PWM pueden aumentar la tensión de aislamiento, particularmente cuando se instalan cables largos entre el VFD y el motor. El filtro ayuda a limitar los picos de voltaje y los efectos de las ondas reflejadas, lo que reduce la tensión en el aislamiento del devanado del motor y respalda el funcionamiento del motor a largo plazo.
Los cables de motor largos introducen capacitancia distribuida que puede aumentar la corriente de carga y el voltaje reflejado. Dufew ajusta los parámetros eléctricos según los requisitos del sistema para aplicaciones como sistemas de bombas remotas, equipos de motor para exteriores, maquinaria subterránea y grandes líneas de producción.
Al atenuar la interferencia de alta frecuencia y la distorsión de la forma de onda de salida, el filtro puede ayudar a reducir el ruido electromagnético del motor, el aumento adicional de temperatura, las pérdidas relacionadas con los armónicos y la vibración mecánica asociada con las formas de onda de salida inestables del inversor.
El reactor y el condensador coinciden según las características de salida PWM del VFD. La estructura LC resultante atenúa los componentes de frecuencia portadora mientras mantiene la transmisión de la frecuencia fundamental y mejora la forma de onda de voltaje en el lado del motor.
El sistema magnético puede utilizar núcleos de acero al silicio laminado en frío, una estructura de entrehierro optimizada y materiales magnéticos de bajas pérdidas para mantener características de inductancia estables y controlar las pérdidas magnéticas durante el funcionamiento continuo.
El sistema de aislamiento puede incorporar aislamiento de alta temperatura Clase F, impregnación al vacío y materiales aislantes retardantes de llama. Estas medidas respaldan la rigidez dieléctrica, la estabilidad mecánica y el funcionamiento confiable en condiciones industriales continuas.
Ejemplo: SWF-4 3 2-1200
| Código | Descripción |
|---|---|
| fondos soberanos | Serie de filtros de onda sinusoidal eléctrica Dufew |
| 4 | Nivel de voltaje (2=220V, 4=380V, 6=690V) |
| 3 | Número de fase (3=Trifásico, 1=Monofásico) |
| 2 | Posición de instalación (lado de salida del VFD) |
| 1200 | Corriente nominal (1200A) |
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50Hz / 60Hz / Personalizado |
| Frecuencia portadora | 2kHz-8kHz |
| Distorsión armónica de voltaje | ≤5% |
| Corriente nominal | 5A-1200A |
| Longitud máxima del cable | Hasta 3000 m (depende de la aplicación) |
| Capacidad de sobrecarga | 1,5× corriente nominal durante 1 minuto |
| Aumento de temperatura | ≤80K |
| Nivel de ruido | ≤65dB |
| Rigidez dieléctrica | 3000VCA / 10S |
| Resistencia de aislamiento | ≥100MΩ |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | Clase F (155 ℃) |
| Estándar | ES/T15287/8 |
Las soluciones de filtro de onda sinusoidal de Dufew son adecuadas para sistemas VFD que requieren un mejor rendimiento de la forma de onda de salida y protección del motor.
| Solicitud | Requisito principal |
|---|---|
| Sistemas de motor de larga distancia. | Reducir el estrés de voltaje relacionado con el cable |
| Sistemas de bombas y ventiladores. | Mejorar la estabilidad del funcionamiento del motor. |
| Equipos CNC | Admite rendimiento de mecanizado de precisión |
| Líneas de automatización industrial | Reducir la interferencia eléctrica |
| Ascensores | Mejorar la confiabilidad de la unidad |
| Grúas y equipos de elevación. | Admite aceleraciones y frenadas frecuentes |
| Instalaciones de motores al aire libre. | Habilitar el funcionamiento remoto del equipo |
Dufew Electric fabrica componentes electrónicos de potencia industrial, incluidos filtros, reactores, resistencias de frenado, transformadores y soluciones eléctricas personalizadas. Para los productos de filtrado de formas de onda, la producción se lleva a cabo mediante procesos controlados, desde la preparación y el bobinado de los componentes magnéticos hasta el tratamiento del aislamiento, la impregnación, las pruebas eléctricas y la inspección final.
Los procesos de fabricación incluyen:
- Procesamiento de núcleo magnético
- Bobinado de precisión
- Tratamiento aislante
- Impregnación al vacío
- Pruebas de rendimiento eléctrico.
La inspección de calidad cubre parámetros eléctricos y mecánicos clave, con controles que incluyen:
- Pruebas de resistencia de aislamiento
- Pruebas de resistencia dieléctrica
- Verificación de parámetros eléctricos.
- Prueba de aumento de temperatura
- Inspección de apariencia final
Dufew Electric también respalda la fabricación de OEM, parámetros eléctricos personalizados, soporte de aplicaciones de ingeniería y suministro basado en proyectos. Se pueden proporcionar dibujos de productos, informes de pruebas y documentos de certificación de acuerdo con los requisitos del cliente y del proyecto.
Dufew ofrece soluciones de embalaje estándar de exportación para productos eléctricos industriales.
El paquete incluye:
- Protección resistente a la humedad
- Fijación resistente a los golpes
- Cajas de madera reforzadas para modelos pesados.
- Etiquetas de identificación del producto
- Documentos técnicos
Cada unidad se inspecciona antes del envío para garantizar que las especificaciones del producto cumplan con los requisitos del cliente.
| Comparación | Filtro de onda sinusoidal | reactor de salida |
|---|---|---|
| Principio de filtrado | Filtrado LC de paso bajo para reducir los componentes PWM | Aumenta la impedancia para limitar el cambio actual. |
| Función principal | Mejora la calidad de la forma de onda y suprime el estrés de alta frecuencia. | Reduce la tasa de aumento de voltaje y la fluctuación de corriente. |
| Forma de onda de salida | Salida de voltaje casi sinusoidal | La forma de onda PWM permanece |
| Aplicación de cables | Adecuado para sistemas de cables de motor más largos | Se utiliza principalmente para distancias de cable moderadas. |
| Protección de motores | Proporciona una protección más fuerte contra el estrés de alta frecuencia. | Proporciona protección básica del motor. |
Un filtro de onda sinusoidal utiliza una estructura de filtrado LC para reducir los componentes de conmutación PWM y mejorar la calidad de la forma de onda del lado del motor. Un reactor de salida aumenta principalmente la impedancia para limitar los cambios de corriente y reducir la tasa de aumento de voltaje, pero no modifica significativamente la forma de onda de salida.
Se recomienda para aplicaciones con cables de motor largos, motores sensibles, requisitos EMC estrictos o sistemas donde el estrés de voltaje PWM puede afectar la confiabilidad del motor.
Sí. Los parámetros de filtrado se pueden personalizar según la longitud del cable, la potencia del motor, las características del VFD y las condiciones de funcionamiento.
Sí. Dufew admite diseños personalizados según la clasificación de voltaje, la capacidad de corriente, la frecuencia portadora, los requisitos de instalación y las condiciones de aplicación específicas.
