Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

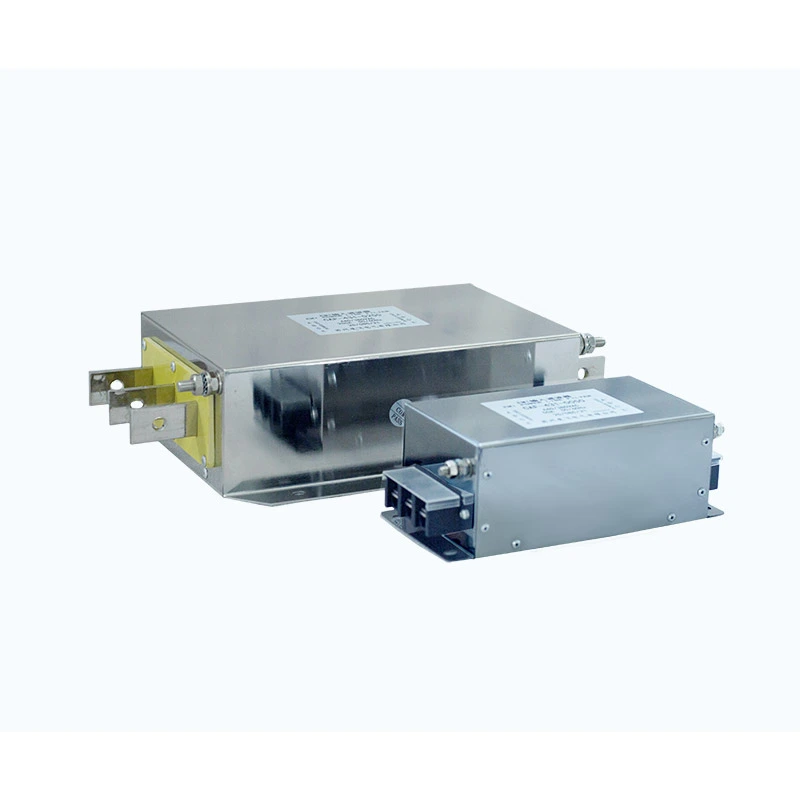

El filtro de salida se instala entre los terminales de salida del VFD y los terminales de entrada del motor para mejorar la calidad de las señales eléctricas transmitidas al motor.
Al combinar circuitos de filtrado de múltiples etapas con componentes magnéticos optimizados, atenúa la interferencia de conmutación de alta frecuencia generada por el funcionamiento del inversor PWM y reduce la tensión eléctrica en los terminales del motor.
El diseño ayuda a minimizar:
- Componentes armónicos de alta frecuencia.
- Pulsos de pico de voltaje causados por conmutación rápida
- tensión dv/dt en el aislamiento del motor
- Interferencias electromagnéticas a través de cables de motor.
El sistema de aislamiento proporciona:
- Línea a línea: 1500VDC / 60S
- Línea a tierra: 2500VDC / 60S
Con una resistencia de aislamiento superior a 100 MΩ, una capacidad de sobrecarga de 1,4 veces la corriente nominal durante 1 minuto y compatibilidad con distancias de cable de motor de hasta 400 m con cables blindados, las soluciones de Dufew son adecuadas para sistemas de accionamiento industriales exigentes.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50 Hz / 60 Hz / Hasta 500 Hz |
| Corriente nominal | 5A - 1600A |
| Rigidez dieléctrica | Línea a línea: 1500 VCC (60 S); Línea a tierra: 2500 VCC (60 S) |
| Resistencia de aislamiento | ≥100MΩ (1000VCC) |
| Capacidad de sobrecarga | 1,4 veces la corriente nominal durante 1 minuto (intervalo ≥15 minutos) |
| Longitud máxima del cable | Cable blindado: 400 m; Cable no blindado: 300m |
| Grado de protección | IP00/IP20 |
| Clase de aislamiento | T40 / Clase F (155 ℃) |
| Grado retardante de llama | UL94V-2 |
| Estándar del producto | ES/T15287/8 |
CAF-4 3 2-0600
| Código | Descripción |
|---|---|
| c y f | Serie de filtros eléctricos Dufew |
| 4 | Nivel de voltaje (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Número de fase (3 = Trifásico, 1 = Monofásico) |
| 2 | Tipo de filtro (1 = filtro de entrada, 2 = filtro de salida) |
| 0600 | Corriente nominal (0600 = 600A) |
Los cables de motor largos pueden introducir capacitancia distribuida, lo que puede aumentar la corriente de carga y la interferencia de alta frecuencia. El diseño optimizado del circuito magnético ayuda a reducir el impacto de la capacitancia del cable, mejorar la estabilidad de la forma de onda de salida y reducir la radiación de alta frecuencia, lo que hace que el filtro sea adecuado para instalaciones de motores remotos. Admite cables blindados de hasta 400 m y cables no blindados de hasta 300 m.
La operación de conmutación PWM puede generar un rápido aumento de voltaje y tensión de alta frecuencia en los devanados del motor. El filtro de salida ayuda a reducir el impacto dv/dt y los picos de voltaje, lo que limita el envejecimiento del aislamiento causado por los pulsos de conmutación y mejora la confiabilidad general del servicio del motor.
La estructura de filtrado de múltiples etapas ayuda a suprimir el ruido de conmutación de alta frecuencia, así como la interferencia de modo común y modo diferencial. Esto puede mejorar el rendimiento EMC y reducir la interferencia en sistemas equipados con equipos de control y monitoreo sensibles.
El diseño de filtrado apunta principalmente a componentes de alta frecuencia mientras mantiene la energía de frecuencia fundamental requerida para el funcionamiento normal del motor. Esto ayuda a mantener una salida de par del motor estable, minimizar pérdidas adicionales y respaldar un funcionamiento continuo confiable.
El diseño compacto admite instalación tanto vertical como horizontal y puede adaptarse a diferentes diseños de gabinetes. También se encuentran disponibles clasificaciones de voltaje y corriente personalizadas para cumplir con aplicaciones industriales específicas y requisitos de proyectos OEM.
El filtro de salida Dufew es adecuado para aplicaciones en las que las longitudes de los cables del motor superan los 50 metros, así como para equipos de servomecanizado de alta precisión, sistemas de accionamiento síncrono multimotor y líneas de producción equipadas con equipos de inspección sensibles. También es adecuado para grúas y equipos de moldeo por inyección que requieren aceleraciones y frenadas frecuentes.
Las aplicaciones típicas incluyen automatización industrial, maquinaria CNC, ascensores, equipos portuarios, maquinaria textil, máquinas de moldeo por inyección y sistemas de prueba.
| Dimensión de comparación | Filtro de salida profesional Dufew | Solución de filtrado de salida estándar |
|---|---|---|
| Estructura de filtrado | Diseño de filtrado de múltiples etapas para interferencias de conmutación PWM | Estructura de filtrado simple con atenuación de frecuencia limitada. |
| Aplicación principal | Supresión de armónicos del lado del motor y reducción de tensión dv/dt | Mejora básica de la forma de onda de salida |
| Capacidad de cable largo | Admite aplicaciones de cables de motor de larga distancia de hasta 400 m de cable blindado | El rendimiento puede disminuir con la distancia extendida del cable |
| Protección de motores | Ayuda a reducir el estrés de aislamiento causado por los pulsos de voltaje de conmutación. | Protección limitada contra el estrés de alta frecuencia. |
| Integración del sistema | Adecuado para sistemas de accionamiento industriales y de precisión | Utilizado principalmente para aplicaciones generales. |
Dufew Electric se especializa en componentes electrónicos de potencia industrial, incluidos filtros, reactores, resistencias de frenado y soluciones eléctricas personalizadas.
Con experiencia en ingeniería en componentes magnéticos y aplicaciones de sistemas de accionamiento, Dufew ofrece soluciones personalizadas para diferentes niveles de voltaje, rangos de corriente y requisitos de instalación.
Las capacidades de fabricación de Dufew cubren el procesamiento de componentes magnéticos, el bobinado de precisión, el tratamiento de aislamiento, la verificación de parámetros eléctricos y las pruebas de rendimiento, lo que garantiza una calidad de producción constante y un rendimiento confiable del producto.
El control de calidad incluye inspecciones de resistencia de aislamiento, resistencia dieléctrica, aumento de temperatura, rendimiento eléctrico y apariencia. Cada etapa está diseñada para verificar la seguridad eléctrica, la estabilidad operativa y la calidad general de los productos terminados.
Dufew respalda la fabricación OEM, diseños personalizados, documentación técnica y soporte de ingeniería de aplicaciones para cumplir con diferentes requisitos industriales. La documentación de calidad incluye la certificación de gestión de calidad ISO, la certificación CE e informes de pruebas de productos.
Dufew aplica embalajes estándar de exportación para garantizar el transporte seguro de componentes eléctricos industriales.
Las soluciones de embalaje incluyen:
- Protección resistente a la humedad
- Fijación resistente a los golpes
- Cajas de madera reforzadas para modelos grandes.
- Etiquetas de identificación del producto
- Documentos técnicos
Cada producto se inspecciona antes del envío para garantizar el cumplimiento de los requisitos del cliente.
Un filtro de salida apunta principalmente a componentes de conmutación de alta frecuencia, interferencias PWM y ruido electromagnético en el lado del motor. Un reactor de salida reduce principalmente la tasa de aumento de voltaje, limita el impacto de la corriente y mejora las condiciones de la forma de onda de salida.
Para aplicaciones exigentes, la solución adecuada depende de la longitud del cable, el tipo de motor y los requisitos EMC.
Sí. Al reducir los componentes de alta frecuencia generados por la conmutación del inversor, puede ayudar a disminuir la vibración electromagnética y mejorar las condiciones de funcionamiento del motor.
Los cables largos aumentan la capacitancia distribuida y pueden amplificar la interferencia de alta frecuencia. El filtrado adecuado ayuda a reducir el estrés eléctrico relacionado con los cables y mejora la estabilidad del sistema.
Sí. Dufew ofrece soluciones personalizadas que incluyen clasificación de voltaje, capacidad de corriente, características de filtrado, dimensiones y estructura de instalación de acuerdo con los requisitos del cliente.
