Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Durante el proceso de frenado de un sistema de variador de frecuencia, el motor puede generar energía regenerativa cuando la velocidad de rotación disminuye. Si esta energía no se puede consumir de forma eficaz, la tensión del bus de CC aumentará y puede activar la protección del inversor.

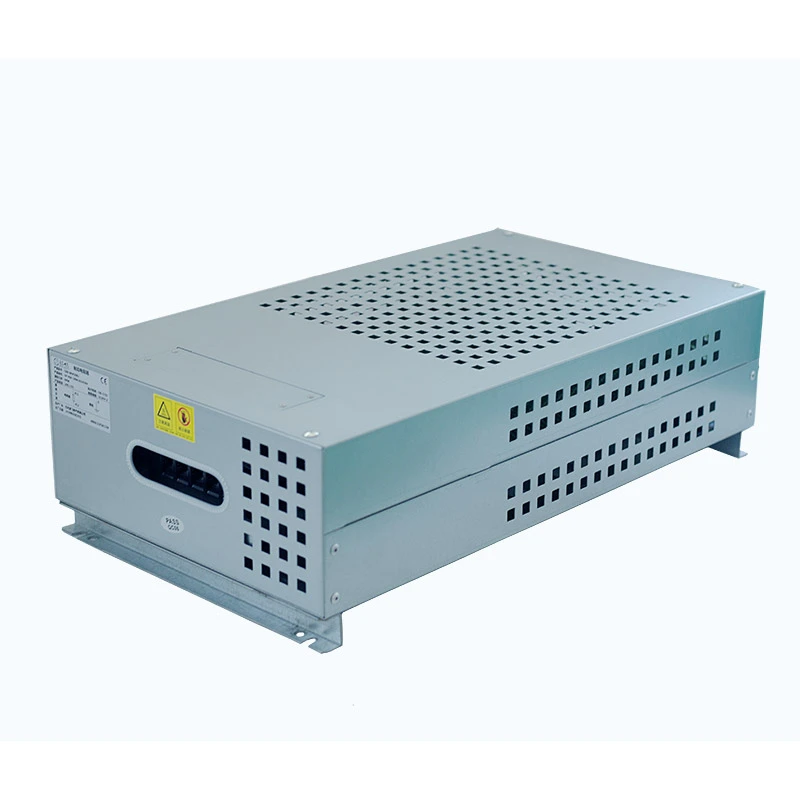

La caja de resistencias de frenado eléctrico Dufew está diseñada para funcionar junto con las unidades de frenado para disipar este exceso de energía a través de elementos de resistencia. Las resistencias internas corrugadas se ensamblan de acuerdo con los valores de potencia y resistencia requeridos, mientras que la carcasa metálica proporciona protección mecánica y mejora la disipación del calor.
El diseño integrado combina elementos de resistencia, terminales de conexión y componentes de protección de temperatura en una unidad completa, simplificando la instalación y mejorando la confiabilidad del sistema en aplicaciones industriales.
| Parámetro | Especificación |
|---|---|
| Potencia nominal | 1kW-30kW |
| Voltaje de trabajo | ≤1200V |
| Rango de resistencia | 0,01Ω-1kΩ |
| Tolerancia de resistencia | ±3%, ±5%, ±10% |
| Grado de protección | IP20 / IP23 (Personalizable) |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar | ES-5792 |
Los elementos internos de resistencia corrugada están dispuestos y fijados profesionalmente dentro del gabinete para proporcionar un rendimiento eléctrico estable. El diseño integrado simplifica la instalación y elimina la necesidad de ensamblar resistencias adicionales en el sitio del cliente.
El gabinete adopta aberturas de ventilación y espacio interno optimizado para mejorar la circulación del flujo de aire. Durante ciclos de frenado de alta potencia de corta duración, la estructura proporciona suficiente capacidad de almacenamiento de calor y ayuda a liberar rápidamente el calor acumulado.
Cerca de los componentes de calefacción hay instalado un interruptor de protección de temperatura. Cuando la temperatura interna excede el valor de seguridad preestablecido, el sistema de protección desconecta el circuito para reducir el riesgo de sobrecalentamiento.
La caja de resistencias admite diferentes métodos de instalación, incluido el montaje en el piso y la instalación en la plataforma del equipo. Los orificios de montaje estándar facilitan la integración con sistemas de control industrial.
- Diseñado para aplicaciones de frenado VFD: combina con los sistemas de frenado inversor comunes para manejar eficazmente la energía regenerativa.
- Protección estable contra sobretensión: Disipa el exceso de energía generada durante la desaceleración del motor y paradas de emergencia.
- Fuerte capacidad de sobrecarga de pulso: Adecuado para aceleraciones frecuentes, frenadas y operaciones intermitentes de alta potencia.
- Configuración de resistencia modular: Admite combinaciones personalizadas de potencia y resistencia según las condiciones de funcionamiento.
- Diseño de protección integrada: Incluye terminales de conexión y componentes de protección de temperatura para un funcionamiento más seguro.
- Rendimiento industrial confiable: Adecuado para equipos pesados que operan bajo ciclos de frenado continuos.
Las soluciones de resistencias de frenado de Dufew son adecuadas para equipos industriales que requieren una disipación de energía controlada durante la desaceleración, la parada o los cambios dinámicos de carga. Normalmente se integran en sistemas de elevación, equipos de manipulación de materiales, maquinaria industrial, sistemas de prueba de electrónica de potencia y aplicaciones de energía renovable.
Para ascensores, grúas torre, polipastos, plataformas elevadoras y cabrestantes, la resistencia absorbe la energía regenerativa generada durante el descenso y la desaceleración, lo que ayuda al sistema de accionamiento a mantener un funcionamiento estable durante los frecuentes ciclos de arranque, parada y cambio de carga.
Las cintas transportadoras, los apiladores-recuperadores y los equipos de transporte pesado a menudo requieren un frenado controlado cuando se manipulan cargas grandes o en movimiento. La solución de resistencia ayuda a disipar la energía regenerativa y admite una desaceleración confiable en operaciones continuas de manipulación de materiales.
Los laminadores, centrífugas, máquinas de moldeo por inyección, equipos CNC y otras maquinarias impulsadas por motor pueden generar energía regenerativa sustancial durante los cambios rápidos de velocidad. La resistencia de frenado configurada correctamente ayuda a mejorar el rendimiento de frenado y proteger el sistema de transmisión asociado.
La solución también se puede integrar en sistemas de prueba de carga de alta potencia y plataformas de prueba de envejecimiento de equipos eléctricos, donde se requiere resistencia controlada para simular cargas operativas y evaluar el rendimiento del equipo en condiciones definidas.
Los convertidores de energía eólica, los sistemas de tracción de tránsito ferroviario y los equipos de gestión de energía pueden requerir una disipación de energía confiable durante el frenado, el ajuste o las condiciones operativas transitorias. Las configuraciones de resistencia personalizadas se pueden adaptar a los requisitos de voltaje, potencia y ciclo de trabajo de estos sistemas.
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA, 50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal, 5S | Sin daños visibles |
| Vida de carga | Operación cíclica | >9000h |
| Prueba de calor húmedo | 40 ℃ ± 2 ℃, 90 % -95 % HR, 100 h | △R≤±(1%R+0,05Ω) |
| Ciclos de temperatura | -55 ℃/55 ℃/155 ℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
| Coeficiente de temperatura | Condición de carga nominal | <300 ppm/℃ |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura ni daño |
| Resistencia a las vibraciones | 5-200 Hz, 1 g | Sin daños estructurales |
| Resistencia al calor de soldadura | 350±5℃, 3S | Sin daños visibles |
| Soldabilidad | 235±5℃, 5S | Cobertura de soldadura >95% |
Dufew proporciona soluciones de resistencias de frenado personalizadas según las especificaciones del inversor, las condiciones de funcionamiento y los requisitos de instalación. Las configuraciones se pueden ajustar según la potencia nominal, el valor de resistencia, el voltaje, las dimensiones del gabinete, el grado de protección, la estructura de instalación, la disposición de los terminales y el tipo de elemento de resistencia.
La misma plataforma de gabinete puede acomodar diferentes elementos de resistencia, incluidos los tipos corrugados, con carcasa de aluminio y tubulares, lo que permite que la configuración se adapte a la capacidad de potencia, las condiciones térmicas y el entorno de aplicación requeridos.
Dufew Electric integra el ensamblaje de elementos de resistencia, la fabricación de gabinetes, las pruebas eléctricas y la inspección final dentro de un proceso de producción estandarizado. Cada etapa se controla para mantener un rendimiento eléctrico, una calidad mecánica y una confiabilidad de entrega consistentes para aplicaciones industriales personalizadas.
El proceso de fabricación cuenta con el respaldo de un taller profesional de componentes eléctricos, procedimientos de ensamblaje estandarizados, pruebas de rendimiento completas, capacidad de producción personalizada y embalaje estándar de exportación. Estas capacidades permiten a Dufew gestionar proyectos desde la configuración de resistencias hasta la entrega del gabinete terminado.
Dufew selecciona métodos de embalaje según las dimensiones, el peso y los requisitos de transporte del producto, utilizando fijación interna segura y estructuras protectoras para reducir el riesgo de impacto durante la manipulación. El embalaje es adecuado para envíos internacionales, así como para pedidos a granel y proyectos industriales personalizados.
| Artículo de comparación | Caja de resistencia de frenado | Resistencia de carga / Resistencia individual |
|---|---|---|
| Propósito de la aplicación | Diseñado para frenado regenerativo del inversor y control de voltaje del bus de CC. | Se utiliza principalmente para pruebas de carga generales o aplicaciones independientes. |
| Manejo de energía | Optimizado para pulsos de frenado de alta potencia y de corta duración | Generalmente diseñado para una disipación continua de energía. |
| Integración del sistema | Conjunto completo con envolvente y componentes de protección. | Requiere instalación adicional y diseño de protección. |
| Protección de temperatura | Monitoreo de temperatura incorporado y protección de seguridad | La protección depende del diseño del sistema externo |
| Adaptabilidad industrial | Adecuado para ascensores, grúas y sistemas de accionamiento de servicio pesado | Más adecuado para entornos de prueba estándar |
Dufew Electric sigue estrictos procedimientos de gestión de calidad para garantizar la confiabilidad y consistencia del producto.
El control de calidad cubre:
- Inspección de material entrante.
- Seguimiento del proceso de producción.
- Pruebas de rendimiento eléctrico.
- Inspección del producto final
Los certificados e informes de prueba están disponibles según los requisitos del cliente.
Una resistencia de frenado absorbe la energía regenerativa generada cuando un motor desacelera o se detiene. Convierte el exceso de energía eléctrica en calor, lo que ayuda a prevenir fallas de sobretensión del bus de CC y mejora la confiabilidad del inversor.
El nivel de protección estándar es IP20 o IP23. Se pueden personalizar niveles de protección más altos según las condiciones de instalación, como ambientes exteriores o áreas industriales con polvo y humedad.
Sí. La estructura del gabinete se puede configurar con diferentes elementos de resistencia, incluidas resistencias corrugadas, resistencias con carcasa de aluminio y resistencias tubulares, según la aplicación requerida.
Sí. Se pueden conectar varias unidades en paralelo cuando la potencia nominal, el valor de resistencia y las condiciones de instalación coinciden adecuadamente para garantizar una distribución equilibrada de la carga y una disipación de calor confiable.
Dufew controla la calidad mediante inspección de materiales, procesos de fabricación estandarizados, pruebas eléctricas e inspección final para garantizar un rendimiento estable del producto para aplicaciones industriales.
