Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

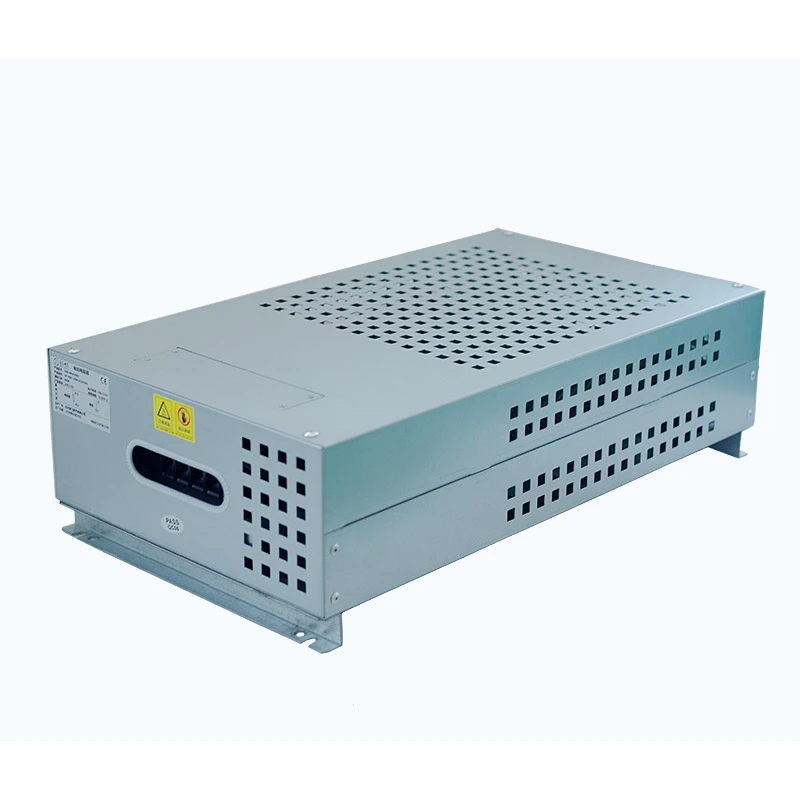

La caja de resistencias de alta potencia Dufew combina múltiples elementos de resistencia corrugados en una carcasa metálica compacta para cumplir con los requisitos de disipación de energía de alta potencia.
Las unidades de resistencia se pueden conectar en serie o en paralelo según los diferentes requisitos de potencia y resistencia. La carcasa está hecha de placa de acero recubierta de aluminio y zinc con terminales integrados y dispositivos de protección de temperatura para una instalación segura y cómoda.
Con especificaciones personalizables y múltiples configuraciones de enfriamiento, este producto es adecuado para sistemas de frenado inversor, equipos de prueba industriales, aplicaciones de almacenamiento de energía y sistemas de accionamiento a gran escala.
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 1kW-30kW |
| Voltaje de trabajo | ≤1200V |
| Rango de resistencia | 0,01Ω-1kΩ |
| Tolerancia de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar | ES-5792 |
Ejemplo: CRB 10KW 13.6R J
| Código | Descripción |
|---|---|
| CRB | Caja de resistencias de alta potencia |
| 10kW | Potencia nominal |
| 13.6R | Resistencia nominal |
| J | Tolerancia de resistencia (K=10%, J=5%, H=3%) |
La selección de la caja de resistencias de alta potencia adecuada depende de los requisitos eléctricos, las condiciones de funcionamiento y el entorno de instalación. Los factores clave de selección incluyen:
Elija la capacidad de potencia adecuada según los requisitos de consumo de energía, las condiciones de carga y los ciclos de funcionamiento.
El valor de resistencia debe coincidir con el voltaje del sistema, los requisitos actuales y las condiciones de aplicación para garantizar una disipación de energía estable.
Considere la duración del funcionamiento, el espacio de instalación y las condiciones de disipación de calor para seleccionar la configuración de refrigeración adecuada.
Diferentes aplicaciones pueden requerir diferentes estructuras de gabinete, niveles de protección y diseños mecánicos.
Considere los métodos de conexión, los requisitos de montaje, las funciones de protección y las condiciones de integración del sistema para garantizar que la caja de resistencia coincida con el sistema completo del equipo.
Diseñado para aplicaciones industriales de alta potencia, el sistema de resistencia se puede configurar para cumplir con diferentes requisitos operativos, incluido el frenado del inversor, pruebas de descarga de almacenamiento de energía, pruebas de envejecimiento de equipos industriales y aplicaciones de carga de energía simuladas.
Los circuitos de resistencia internos se pueden dividir en múltiples ramas de potencia independientes, lo que permite que el sistema se adapte a diferentes condiciones operativas, como la puesta en marcha con carga baja, la operación con potencia nominal y las pruebas de sobrecarga de corta duración.
Esta configuración flexible mejora la adaptabilidad del equipo, simplifica los procesos de prueba y reduce la necesidad de soluciones de resistencias múltiples para diferentes aplicaciones.
La estructura del gabinete admite varios elementos de resistencia según los requisitos de aplicación específicos, incluidas resistencias corrugadas, resistencias con carcasa de aluminio y elementos de resistencia tubulares.
Se pueden seleccionar diferentes configuraciones para áreas de producción limpias, entornos polvorientos, sitios industriales aceitosos y otras condiciones de trabajo exigentes para lograr un rendimiento confiable.
El gabinete interno adopta un diseño de cámara de enfriamiento independiente, que proporciona canales de flujo de aire dedicados para diferentes grupos de resistencias. Esta estructura ayuda a reducir la acumulación de calor entre circuitos y mejora la estabilidad térmica general durante el funcionamiento.
Múltiples ventiladores axiales proporcionan un flujo de aire direccional a través de los elementos calefactores, lo que mejora la eficiencia de disipación de calor durante el funcionamiento continuo de alta potencia.
El diseño de ventilación optimizado ayuda a mantener un rendimiento de temperatura estable para aplicaciones de larga duración, incluidas condiciones de prueba de carga pesada las 24 horas.
Cada rama de energía está equipada con interruptores de protección y monitoreo de temperatura independientes, lo que permite detectar y controlar rápidamente condiciones anormales durante la operación.
Este diseño proporciona:
- Aislamiento de fallas individuales
- Impacto reducido en otros circuitos.
- Disponibilidad del sistema mejorada
Cuando una rama experimenta condiciones de temperatura anormales, el circuito afectado puede desconectarse mientras otros circuitos continúan funcionando normalmente.
La carcasa y los componentes internos cumplen con los requisitos de retardante de llama UL94V-2, lo que ayuda a mejorar el rendimiento de seguridad durante el funcionamiento con sobrecarga y el uso industrial a largo plazo.
El circuito principal adopta barras colectoras de cobre integradas engrosadas para garantizar una transmisión de corriente confiable en condiciones de funcionamiento de alta potencia.
La estructura reforzada ayuda a conseguir:
- Menor pérdida de voltaje
- Calentamiento reducido del conductor
- Capacidad de transporte de corriente mejorada a largo plazo
En comparación con los terminales delgados convencionales o las tiras de cobre, este diseño de barra colectora proporciona una mejor estabilidad para aplicaciones continuas de alta corriente.
El sistema de barras colectoras de cobre proporciona múltiples posiciones de conexión, lo que permite una integración más sencilla con diferentes equipos probados, sistemas paralelos y diseños eléctricos personalizados.
La caja de resistencias de alta potencia se usa ampliamente en aplicaciones industriales que requieren soluciones confiables de absorción de energía, simulación de carga, control de corriente y resistencia de alta potencia. Las áreas de aplicación típicas incluyen:
En los campos de la industria pesada, el sistema de resistencia se aplica comúnmente a equipos de producción metalúrgica, grandes sistemas de transmisión y maquinaria pesada donde se requiere un funcionamiento estable en condiciones de alta potencia.
Para aplicaciones de prueba eléctrica y almacenamiento de energía, se puede integrar en plataformas de prueba de almacenamiento de energía, sistemas de prueba de descarga de baterías y equipos de prueba eléctrica de alta potencia para proporcionar condiciones de carga controladas y una verificación confiable del rendimiento.
El sistema es adecuado para grúas portuarias, maquinaria de elevación pesada y sistemas de elevación que requieren una disipación de energía eficaz y un rendimiento de frenado estable durante el funcionamiento frecuente.
En aplicaciones de accionamiento y automatización industrial, se puede utilizar con grandes sistemas de accionamiento de inversores, aplicaciones de frenado de motores y equipos de automatización para respaldar un control de energía confiable y protección del sistema.
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación cíclica (descarga de 10S, intervalo de 90S) | >9000h |
| Prueba de calor húmedo | 40 ℃ ± 2 ℃ / 90 % -95 % HR / 100 h | △R≤±(1%R+0,05Ω) |
| Ciclos de temperatura | -55 ℃, 55 ℃, 155 ℃ / 15 min cada uno, 5 ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin decoloración o daño obvio |
| Coeficiente de temperatura | Carga nominal versus resistencia estática | <300 ppm/℃ |
| Retardante de llama | 10 veces la potencia nominal durante 5 minutos | Calefacción roja sin llama. |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura ni daños visibles |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales |
| Resistencia al calor de soldadura | Terminal sumergido a 350±5℃ durante 3S | △R≤±(1%R+0,05Ω) |
| Apariencia | Inspección visual | Sin daños, marcado claro |
| Soldabilidad | Terminal sumergido a 235±5℃ durante 5S | Cobertura de soldadura >95% |
| Artículo de comparación | Caja de resistencias de alta potencia | Caja de resistencia de carga/frenado convencional |
|---|---|---|
| Rango de aplicación | Admite frenado, pruebas de descarga, pruebas de envejecimiento y cargas simuladas | Generalmente diseñado para escenarios de aplicación única |
| Sistema de enfriamiento | Cámaras de enfriamiento independientes con canales de flujo de aire dedicados | Estructura de flujo de aire común con posible acumulación de calor. |
| Diseño de protección | Protección de temperatura individual para cada rama de energía. | Generalmente utiliza protección general de la temperatura. |
| Estructura de transporte actual | Barra colectora de cobre reforzado para funcionamiento con alta corriente | Terminales estándar con capacidad de corriente limitada |
| Estructura mecánica | Caja reforzada adecuada para entornos de trabajo pesado. | Estructura de chapa estándar para aplicaciones más ligeras. |
Dufew Electric se especializa en el diseño y fabricación de productos de resistencias industriales, incluidas cajas de resistencias de alta potencia, resistencias de frenado y conjuntos de resistencias personalizados para sistemas de accionamiento industriales, equipos de prueba y aplicaciones de energía.
Nuestro proceso de fabricación cubre el ciclo de producción completo, incluido el ensamblaje de elementos de resistencia, configuración eléctrica, fabricación de gabinetes, integración de componentes, pruebas de rendimiento e inspección final.
Con soporte de ingeniería profesional y procedimientos de producción estandarizados, Dufew puede proporcionar soluciones de resistencias confiables con:
- Configuraciones personalizadas de potencia y resistencia.
- Diseños de refrigeración y carcasa flexibles
- Pruebas completas de rendimiento eléctrico.
- Capacidad de producción por lotes estable
- Soporte a proyectos OEM y fabricantes de equipos industriales.
Cada producto se somete a un estricto control de calidad para garantizar un rendimiento eléctrico estable, confiabilidad mecánica y seguridad operativa a largo plazo en entornos industriales exigentes.
Diferentes aplicaciones industriales requieren diferentes niveles de potencia, valores de resistencia y condiciones de instalación. Dufew ofrece soluciones personalizadas de cajas de resistencias de alta potencia basadas en requisitos específicos del proyecto.
Las opciones de personalización incluyen:
- Valor nominal de potencia y resistencia.
- Tensión de trabajo y capacidad de corriente.
- Configuración de refrigeración
- Dimensiones de la carcasa y estructura de montaje.
- Disposición de terminales
- Requisitos de protección
Con capacidad profesional de diseño y fabricación de resistencias, Dufew ayuda a los clientes a desarrollar soluciones confiables para pruebas industriales, descarga de energía, sistemas de frenado y aplicaciones de equipos de servicio pesado.
Dufew realiza inspecciones de calidad integrales para verificar la seguridad eléctrica, la resistencia mecánica y la confiabilidad operativa a largo plazo.
El control de calidad incluye:
- Inspección de materia prima
- Pruebas de rendimiento eléctrico.
- Pruebas de protección de temperatura.
- Inspección del producto final
Dufew ofrece soluciones de embalaje profesionales según el tamaño del producto y los requisitos de transporte.
Características del embalaje:
- Fijación interna segura
- Protección contra impactos y vibraciones
- Apto para transporte internacional
- Soporte para pedidos personalizados y al por mayor.
La caja de resistencias de alta potencia es adecuada para sistemas de frenado de inversores de alta potencia, pruebas de carga industriales, sistemas de descarga de almacenamiento de energía, equipos de elevación, sistemas de energía eólica y otras aplicaciones que requieren una gran capacidad de consumo de energía.
El interruptor de protección de temperatura monitorea la temperatura interna y proporciona protección contra sobrecalentamiento. Cuando ocurren condiciones de calor anormales, desconecta el circuito relacionado para reducir los riesgos de sobrecalentamiento y mejorar la confiabilidad del sistema.
Sí. Dufew admite la personalización de la potencia nominal, el valor de resistencia, las dimensiones del gabinete, el grado de protección, la configuración de la resistencia y los métodos de conexión.
Se debe considerar el espacio de ventilación, la dirección del flujo de aire, la temperatura ambiente y la ubicación de instalación adecuados para mantener una disipación de calor efectiva durante la operación.
El rendimiento operativo continuo se ve afectado por la potencia nominal, la duración de la carga, la eficiencia de enfriamiento, la temperatura ambiente y el diseño de gestión térmica. La configuración adecuada ayuda a garantizar un funcionamiento estable en condiciones de trabajo a largo plazo.
La caja de resistencias de alta potencia se puede diseñar para diferentes entornos industriales. El nivel de protección, la estructura del gabinete y la selección de componentes se pueden personalizar según condiciones como polvo, humedad, cambios de temperatura o instalación en exteriores.
Sí. Se pueden configurar varias cajas de resistencias para sistemas que requieren mayor capacidad de potencia. Se requieren consideraciones adecuadas de adaptación eléctrica, espacio de instalación y disipación de calor para mantener un funcionamiento seguro y confiable.
Dufew se especializa en el diseño y fabricación de resistencias industriales, brindando soluciones de resistencias personalizadas, estricto control de calidad y pruebas de rendimiento completas para fabricantes de equipos industriales, sistemas de prueba y aplicaciones de energía.
¿Busca una solución de resistencia de alta potencia para su equipo industrial o sistema de prueba?
Envíenos los detalles de su aplicación, incluida la potencia nominal, el valor de resistencia, el voltaje de trabajo, el ciclo de trabajo, los requisitos de refrigeración y las condiciones de instalación. Dufew proporcionará una configuración adecuada de la caja de resistencias de alta potencia y soporte técnico.
Solicite una cotización hoy para soluciones de resistencia personalizadas.
