Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

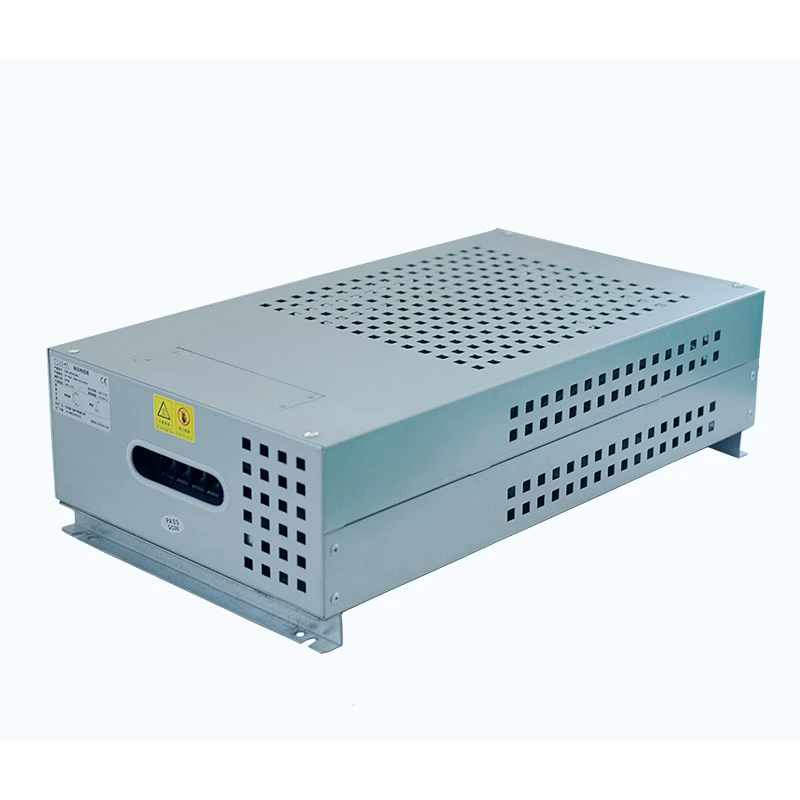

La caja de resistencias corrugadas DUFEW es un conjunto de resistencias de alta potencia que integra múltiples elementos de resistencia corrugados a través de métodos de conexión en serie y paralelo y los fija dentro de un gabinete profesional. Está especialmente desarrollado para superar la limitación de potencia de las resistencias individuales y proporcionar un rendimiento estable de absorción de energía para sistemas eléctricos de alta potencia.
La caja de resistencias admite una potencia nominal máxima de 30 KW, valores de resistencia de 0,01 Ω a 1 KΩ y opciones de precisión de resistencia de ±3 %, ±5 % y ±10 %. La estructura interna incluye un bloque de terminales de alta corriente y un interruptor de protección de temperatura, mientras que el grado de protección del gabinete se puede personalizar según los diferentes requisitos de la aplicación.
Como fabricante y proveedor experimentado en China, DUFEW ofrece soluciones personalizadas para sistemas de frenado, variadores de frecuencia, equipos de automatización industrial, ascensores, grúas, laminadores y otras aplicaciones que requieren una disipación de energía eficiente.
La estructura interna de la caja de resistencias corrugadas consta de múltiples elementos de resistencia corrugados dispuestos a través de circuitos en serie y paralelo y montados de forma segura dentro de una carcasa especialmente diseñada. Esta configuración modular mejora la capacidad de energía al tiempo que mantiene un rendimiento eléctrico estable y un mantenimiento conveniente.
La carcasa está fabricada con chapa de acero recubierta de aluminio y zinc, que proporciona una excelente resistencia a la corrosión, resistencia mecánica y capacidad de disipación de calor. La estructura de ventilación integrada ayuda a optimizar el flujo de aire y mantener una temperatura estable durante el funcionamiento continuo.
Se instala un bloque de terminales de alta corriente dentro de la caja de resistencias para simplificar las conexiones eléctricas externas. El interruptor de protección de temperatura incorporado desconecta automáticamente el circuito cuando la temperatura interna excede el límite de seguridad preestablecido, evitando daños por sobrecalentamiento.
Según los requisitos del cliente, DUFEW puede proporcionar ventiladores de refrigeración opcionales, control de grupo de resistencia independiente y niveles de protección personalizados. El producto está diseñado según el estándar GB-5792 y es adecuado para entornos industriales exigentes.
Ejemplo: CRB 10KW 13.6R J
| Código | Descripción |
|---|---|
| CRB | Caja de resistencia corrugada / Caja de resistencia de frenado |
| 10kW | Potencia nominal |
| 13.6R | Resistencia nominal |
| J | Tolerancia de resistencia (K=10%, J=5%, H=3%) |
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 1KW-30KW |
| Voltaje de trabajo | ≤1200V |
| Rango de resistencia | 0,01Ω---1KΩ |
| Tolerancia de resistencia | ±3/±5/±10 |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL 94V-2 |
| Cumplimiento de estándares | ES-5792 |
DUFEW ofrece soluciones personalizadas de cajas de resistencias corrugadas basadas en diferentes condiciones de funcionamiento industrial. Los clientes pueden seleccionar potencias nominales, valores de resistencia, métodos de enfriamiento, niveles de protección y configuraciones de circuitos internos adecuados según los requisitos de su sistema.
El diseño modular permite combinar múltiples unidades de resistencia en diferentes niveles de potencia, lo que hace que el producto sea adecuado para aplicaciones con alta energía de frenado, aceleración y desaceleración frecuentes y operación de servicio continuo.
Las opciones de personalización incluyen:
- Potencia nominal personalizada
- Valor de resistencia personalizado
- Diseño de circuito de resistencia multigrupo.
- Instalación de ventilador de refrigeración adicional.
- Estructura de cerramiento personalizada
- Producción OEM según planos del cliente.
La caja de resistencias corrugadas absorbe la energía regenerativa generada durante la desaceleración del motor y ayuda a prevenir fallas de sobretensión del bus de CC.
Diseñado para operaciones de frenado frecuentes en grúas, equipos de elevación y sistemas de manipulación de materiales.
Proporciona un rendimiento de frenado estable para motores de alta potencia que funcionan en condiciones de carga continua.
Adecuado para sistemas de ascensores que requieren frecuentes aceleraciones, desaceleraciones y control del consumo de energía.
Se utiliza como componente de carga confiable de alta potencia para pruebas eléctricas y aplicaciones de disipación de energía.
La caja de resistencias corrugadas DUFEW adopta una estructura de resistencia interna modular. Múltiples elementos de resistencia se dividen en grupos independientes y se conectan a través de circuitos separados, lo que permite un mantenimiento más sencillo y reduce los costos de reemplazo.
Cuando falla un solo grupo de resistencias, los técnicos solo necesitan reemplazar el módulo dañado en lugar de reemplazar toda la caja de resistencias. Este diseño mejora significativamente la disponibilidad del equipo y reduce los gastos de mantenimiento a largo plazo.
Los elementos de resistencia internos se dividen en circuitos separados. Una sola sección dañada se puede reemplazar de forma independiente sin afectar el funcionamiento de otros grupos de resistencias.
El bloque de terminales de alta corriente montado en el frente proporciona cableado centralizado y organizado. Los cables de alimentación grandes se pueden conectar y desconectar fácilmente durante la instalación, inspección y mantenimiento.
El interruptor de protección de temperatura estándar desconecta automáticamente el circuito cuando ocurren condiciones de temperatura anormales, evitando daños a la resistencia causados por el sobrecalentamiento durante el funcionamiento sin supervisión.
La caja de resistencias corrugadas DUFEW está especialmente diseñada para equipos pesados que requieren frenado frecuente, alta absorción de energía y operación continua prolongada.
Es adecuado para aplicaciones industriales como laminadores, grúas portuarias y ascensores de servicio pesado, donde las resistencias de frenado deben soportar ciclos repetidos de descarga de energía.
Adecuado para equipos con condiciones frecuentes de retroalimentación de energía, incluidos laminadores, maquinaria portuaria y elevadores de carga pesada. La vida útil cíclica puede superar las 9000 horas en condiciones de funcionamiento específicas.
Para aplicaciones de alta potencia o entornos de alta temperatura, se pueden instalar ventiladores de refrigeración para mejorar la eficiencia de disipación de calor y mantener un funcionamiento estable.
Las dimensiones uniformes del gabinete permiten instalar múltiples cajas de resistencias en paralelo, lo que proporciona una solución de diseño ordenada para grandes sistemas de prueba y equipos de control eléctrico completos.
El elemento de resistencia se fabrica a partir de tiras de aleación de níquel-cromo o de Constantán formadas en una estructura corrugada. Este diseño reduce la inductancia parásita y mejora el rendimiento de la respuesta, lo que lo hace adecuado para frenado por impulsos de alta frecuencia y aplicaciones industriales exigentes.
El aumento de la superficie de la tira corrugada mejora la eficiencia de disipación de calor, mientras mantiene un coeficiente de temperatura de ≤300 ppm/℃ para un rendimiento de resistencia estable durante la operación.
Las ventajas clave incluyen características de baja inductancia, excelente estabilidad térmica, disipación de calor eficiente y rendimiento confiable en condiciones de carga de pulsos frecuentes.
La carcasa está construida con chapa de acero recubierta de aluminio y zinc, lo que proporciona una fuerte resistencia a la corrosión y protección contra la oxidación para entornos industriales. Los procesos de flexión y soldadura de precisión y los canales de ventilación optimizados mejoran tanto la resistencia estructural como la eficiencia del flujo de aire.
Las ventajas clave incluyen resistencia a la corrosión, durabilidad mecánica, gestión térmica mejorada y adaptabilidad a condiciones de trabajo exigentes.
Se utilizan soportes de cerámica o mica de alta temperatura para asegurar los elementos de resistencia corrugados y al mismo tiempo proporcionar aislamiento eléctrico entre los componentes calefactores y el gabinete. La estructura aislante mantiene un rendimiento confiable en condiciones térmicas de hasta 350 ℃.
Las ventajas clave incluyen resistencia a altas temperaturas, aislamiento eléctrico estable, mayor seguridad y larga vida útil bajo estrés térmico continuo.
La caja de resistencias adopta una estructura de terminales de barra colectora de cobre de alta corriente diseñada para una conexión confiable en aplicaciones de alta potencia. El diseño de cableado de circuitos múltiples ayuda a organizar las conexiones de los cables, reducir la generación de calor y mejorar la estabilidad eléctrica.
Las ventajas clave incluyen alta capacidad de transporte de corriente, instalación conveniente, conexión eléctrica estable e idoneidad para grandes sistemas de energía.
Las configuraciones opcionales incluyen interruptores de protección de temperatura y ventiladores de refrigeración axiales. El interruptor de temperatura brinda seguridad adicional al desconectar el circuito cuando ocurren condiciones de temperatura anormales, mientras que el enfriamiento por aire forzado ayuda a reducir el aumento de temperatura y mejorar la capacidad de operación continua en instalaciones cerradas.
| Rendimiento eléctrico | Condiciones de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | Resistencia de aislamiento ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal para 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación cíclica (Descarga 10S, Intervalo 90S) | Más de 9000h |
| Calor húmedo en estado estacionario | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Cambio rápido de temperatura | -55 ℃, 55 ℃, 155 ℃ cada uno durante 15 minutos, 5 ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin decoloración o daño obvio |
| Coeficiente de temperatura | Comparación entre resistencia de carga nominal y resistencia estática | Menos de 300 ppm/℃ |
| Retardante de llama | 10 veces la potencia nominal durante 5 minutos | Resplandor rojo pero sin llama. |
| Rendimiento mecánico | Condiciones de prueba | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin aflojamiento ni daños visibles |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales visibles |
| Resistencia al calor de soldadura | Terminal de cable sumergido en soldadura a 350 ± 5 ℃ para 3S | △R≤±(1%R+0.05Ω) Sin daños externos visibles, marcado claro |
| Soldabilidad | Terminal sumergido en soldadura a 235±5℃ para 5S | Cobertura de soldadura en la superficie del terminal ≥95% |
Seleccionar una solución de resistencia de frenado adecuada es importante para mejorar la estabilidad, la seguridad y la eficiencia del mantenimiento del sistema. En comparación con resistencias individuales con carcasa de aluminio, resistencias tubulares o elementos de resistencia independientes, DUFEW proporciona un diseño más integrado con protección mejorada, gestión térmica y una instalación más sencilla para aplicaciones de energía industrial.
| Dimensión de comparación | Caja de resistencia corrugada | Carcasa de aluminio simple tradicional/tubular/resistencia independiente |
|---|---|---|
| Capacidad de manejo de energía | Se pueden combinar múltiples elementos de resistencia corrugada a través de circuitos en serie y paralelo, lo que permite que un solo gabinete alcance una capacidad de potencia de hasta 30 KW y al mismo tiempo proporciona protección unificada y gestión de conexiones. | Las resistencias individuales suelen tener una capacidad de potencia limitada. Varias unidades requieren combinación, cableado y estructuras de protección adicionales, lo que aumenta la complejidad de la instalación. |
| Rendimiento de alta frecuencia | La estructura de tiras de aleación corrugada proporciona características de baja inductancia, lo que ayuda a reducir los picos de voltaje, las interferencias electromagnéticas y la inestabilidad durante las operaciones de frenado de alta frecuencia. | Las estructuras de resistencia tradicionales pueden generar una inductancia parásita más alta, lo que puede afectar el rendimiento en aplicaciones con condiciones de conmutación rápida o frenado por impulsos. |
| Protección y Seguridad | La carcasa metálica integrada protege los elementos calefactores internos del polvo, la humedad y el contacto accidental. Los grados de protección se pueden personalizar según los requisitos de la aplicación. | Los elementos de resistencia expuestos brindan una protección ambiental limitada y pueden requerir cubiertas de seguridad o componentes de protección adicionales. |
| Gestión Térmica | La estructura interna del flujo de aire y la disposición optimizada de las resistencias mejoran la distribución del calor y reducen la acumulación de temperatura local durante el funcionamiento continuo. | Varias resistencias independientes instaladas juntas pueden carecer de una organización eficaz del flujo de aire, lo que aumenta el riesgo de calentamiento desigual y envejecimiento acelerado. |
| Comodidad de mantenimiento | La estructura interna modular permite una inspección y reemplazo más fáciles. Los terminales integrados y los componentes de protección de temperatura simplifican los procedimientos de mantenimiento. | Las instalaciones de resistencias separadas generalmente requieren procesos de reemplazo de componentes y cableado más complicados sin protección y monitoreo centralizados. |
R: Esta solución es adecuada cuando la aplicación requiere mayor capacidad de potencia, protección integrada del gabinete o un mantenimiento más conveniente que el que puede proporcionar una sola resistencia. Se aplica comúnmente en sistemas de transmisión de frecuencia variable, grúas, ascensores, laminadores y otros equipos industriales con requisitos de frenado frecuentes.
R: El interruptor de protección de temperatura incorporado monitorea la temperatura de funcionamiento continuamente. Cuando la temperatura excede el límite de seguridad preestablecido, el dispositivo de protección desconecta el circuito para reducir los riesgos de sobrecalentamiento y proteger el sistema de resistencia.
R: Sí. Para aplicaciones que implican una alta potencia de salida, ciclos de frenado frecuentes o condiciones de ventilación limitadas, se puede instalar un sistema de ventilador de refrigeración opcional para mejorar la disipación del calor y mantener un funcionamiento estable.
R: Sí. Los elementos de resistencia internos se pueden configurar en múltiples grupos independientes según los requisitos de la aplicación. Esto permite un ajuste de carga flexible, un aislamiento de fallas más fácil y una confiabilidad mejorada del sistema.
R: Las configuraciones estándar admiten potencias nominales de 1 KW a 30 KW. Para aplicaciones que requieren diferentes niveles de potencia, DUFEW puede desarrollar soluciones personalizadas basadas en las condiciones de funcionamiento y las especificaciones técnicas.
R: Los valores de resistencia se pueden personalizar según los requisitos del sistema. Las opciones estándar incluyen diferentes rangos de resistencia y tolerancias de ±3%, ±5% y ±10%, según la aplicación eléctrica.
R: Se utiliza ampliamente en aplicaciones de control de energía y accionamiento industrial, incluidos variadores de frecuencia, grúas, maquinaria portuaria, ascensores, laminadores, equipos de automatización y sistemas de pruebas eléctricas. Es especialmente adecuado para aplicaciones que requieren frenado repetido, disipación de energía y rendimiento térmico estable.
R: Sí. DUFEW admite diseños personalizados según los requisitos del cliente, incluida la potencia nominal, el valor de resistencia, la estructura del gabinete, el nivel de protección, el método de enfriamiento y la configuración del circuito interno. Los clientes pueden proporcionar detalles de la aplicación o dibujos técnicos, y los ingenieros de DUFEW desarrollarán una solución adecuada basada en las condiciones operativas reales.
