Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Una caja de resistencia de carga es un dispositivo de prueba eléctrica que utiliza elementos de resistencia para simular las condiciones reales de consumo de energía de los equipos eléctricos. Al convertir la energía eléctrica en calor controlado durante la operación, permite a los ingenieros evaluar la estabilidad de la salida, la capacidad de carga, la respuesta a la sobrecarga, las funciones de protección y la confiabilidad operativa a largo plazo.
A diferencia de las soluciones de resistencia de frenado que están diseñadas principalmente para absorber energía regenerativa de la desaceleración del motor, una caja de resistencia de carga funciona como una carga de prueba controlable para verificar el rendimiento de las fuentes de energía y los equipos de conversión de energía.
El conjunto de resistencia interna consta de múltiples elementos de resistencia corrugados dispuestos a través de conexiones en serie y en paralelo para lograr diferentes configuraciones de carga. Las secciones de carga independientes permiten a los usuarios ajustar las condiciones de prueba cambiando diferentes grupos de resistencias sin cambiar la estructura general del hardware.
El proceso de trabajo se puede describir como:
Salida del equipo de energía → Entrada de la caja de resistencia de carga → Consumo de carga de resistencia → Evaluación de datos de rendimiento

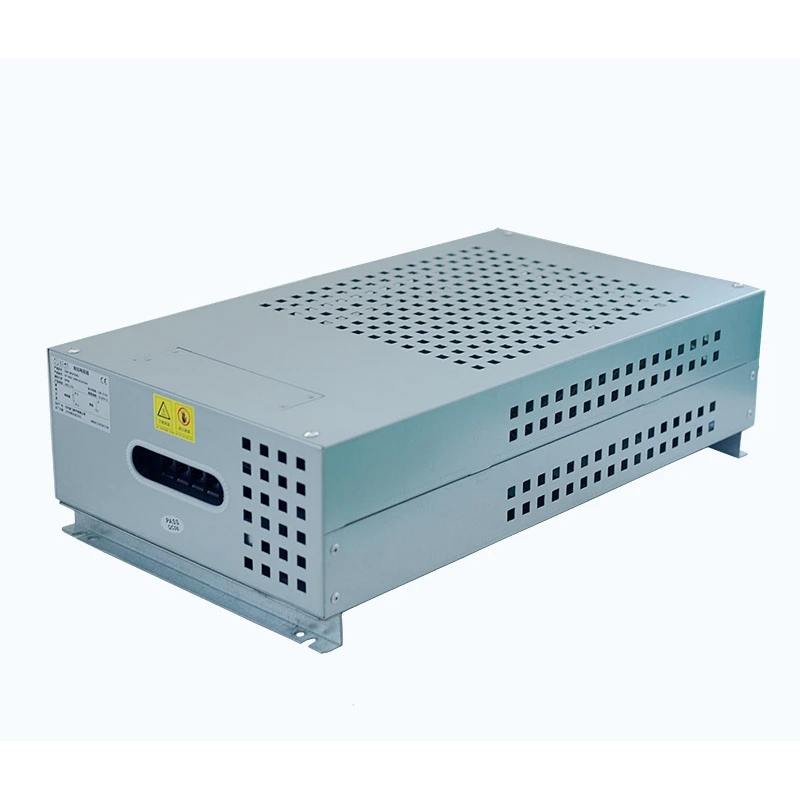

La carcasa está fabricada con chapa de acero recubierta de aluminio y zinc, lo que proporciona protección mecánica, disipación de calor eficiente, resistencia a la corrosión y una instalación conveniente. Se integra un bloque de terminales dedicado para la conexión eléctrica externa, mientras que la refrigeración por aire forzado opcional está disponible para aplicaciones que requieren un funcionamiento continuo de alta potencia.
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 1KW-30KW |
| Voltaje de trabajo | ≤1200V |
| Rango de resistencia | 0,01Ω---1KΩ |
| Tolerancia de resistencia | ±3/±5/±10 |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL 94V-2 |
| Cumplimiento de estándares | ES-5792 |
El equipo proporciona condiciones de carga controladas para verificar la capacidad de salida nominal del UPS, la respuesta de sobrecarga, la estabilidad del voltaje y el rendimiento operativo de larga duración. Al aplicar diferentes niveles de carga, los ingenieros pueden evaluar el comportamiento del UPS en condiciones que representan más fielmente los requisitos operativos reales.
Como carga eléctrica artificial, el equipo se puede utilizar para verificar la capacidad del generador antes de la puesta en servicio o durante el mantenimiento programado. Las aplicaciones típicas incluyen pruebas de generadores diésel, inspección del sistema de energía de respaldo y pruebas de aceptación en fábrica, lo que ayuda a confirmar el rendimiento de salida en condiciones de carga definidas.
La carga resistiva controlada permite a los ingenieros evaluar la capacidad de corriente de salida, el rendimiento térmico, las funciones de protección y la confiabilidad operativa a largo plazo de los inversores y las fuentes de alimentación. Las condiciones de carga ajustables también respaldan las pruebas en diferentes etapas de operación del equipo.
El sistema proporciona cargas de descarga controladas para sistemas de baterías, equipos PCS y sistemas de gestión de energía, lo que permite a los ingenieros evaluar el rendimiento de la descarga y la estabilidad operativa en condiciones eléctricas específicas.
Los circuitos internos están divididos en múltiples grupos de carga independientes, lo que permite ajustar la potencia progresivamente según el perfil de prueba requerido. Esta configuración admite combinaciones de carga flexibles, condiciones de prueba repetibles y un aislamiento de fallas más sencillo cuando secciones individuales requieren inspección.
El sistema puede reproducir diferentes condiciones de carga, desde funcionamiento con carga ligera hasta pruebas de carga completa y sobrecarga a corto plazo, lo que permite a los ingenieros evaluar el rendimiento del equipo en un rango operativo más amplio.
| Condición de prueba | Objetivo |
|---|---|
| Carga ligera | Verificar el funcionamiento con bajo consumo de energía |
| Media carga | Verifique el rendimiento de carga media |
| Carga completa | Confirmar capacidad nominal |
| Sobrecarga | Evaluar la capacidad de protección |
La estructura de terminales integrada se puede configurar para aplicaciones de prueba de CA y CC, lo que brinda mayor flexibilidad al probar diferentes tipos de equipos de energía. Con un voltaje de trabajo máximo de 1200 V, el sistema puede adaptarse a una variedad de requisitos de pruebas de energía industrial sin requerir cambios en la estructura básica de la resistencia.
Antes de la instalación, seleccione la potencia nominal, el valor de resistencia y el grado de protección adecuados de acuerdo con la potencia de salida del equipo probado, las condiciones de prueba requeridas y el entorno de instalación. La coincidencia adecuada de las especificaciones es esencial para una disipación segura de la energía durante las pruebas.
Inspeccione el gabinete, los bloques de terminales y el sistema de enfriamiento antes de la instalación para confirmar que el equipo esté intacto y listo para funcionar. Cualquier daño o anomalía visible debe solucionarse antes de realizar la conexión eléctrica.
Instale el equipo en un lugar bien ventilado con suficiente espacio para la disipación del calor. El área de instalación debe mantenerse alejada de materiales inflamables, condiciones de flujo de aire restringido y humedad excesiva que puedan afectar el funcionamiento seguro.
Utilice los orificios de montaje proporcionados en el gabinete para instalar de forma segura la unidad en el piso o en la plataforma de prueba designada. La estructura de montaje debe ser adecuada para el peso del equipo y las condiciones de funcionamiento.
Conecte los terminales de salida del equipo probado a los terminales de entrada de carga de acuerdo con el diagrama de cableado suministrado. Para aplicaciones de CC, se debe confirmar la polaridad, mientras que todas las conexiones de los terminales deben apretarse adecuadamente y conectarse con cables adecuados para la corriente esperada.
Después de verificar la conexión eléctrica completa, comience la prueba con un nivel de carga bajo y aumente gradualmente las secciones de carga activa de acuerdo con el procedimiento de prueba. Durante la operación, controle la temperatura de la resistencia y otras condiciones operativas relevantes para garantizar que el equipo permanezca dentro del rango especificado.
La caja de resistencias de carga Dufew está diseñada para pruebas eléctricas de larga duración y se somete a una verificación de rendimiento eléctrico y mecánico antes de la entrega. Las pruebas se centran en las características de resistencia, la seguridad eléctrica, la integridad mecánica y el funcionamiento estable en diferentes condiciones de carga, lo que ayuda a garantizar un rendimiento confiable en entornos de pruebas industriales.
| Características eléctricas | Condiciones de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | Resistencia de aislamiento ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación cíclica (Descarga 10S, Intervalo 90S) | Más de 9000h |
| Calor húmedo en estado estacionario | 40℃±2/90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Cambio rápido de temperatura | -55 ℃, 55 ℃, 155 ℃ cada uno durante 15 minutos, 5 ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin decoloración o daño obvio |
| Coeficiente de temperatura | Comparación entre resistencia bajo carga nominal y resistencia estática | Menos de 300 ppm/℃ |
| Retardante de llama | 10 veces la potencia nominal durante 5 minutos | Resplandor rojo pero sin llama. |
La estructura del gabinete está diseñada para resistir el transporte, la instalación y los entornos operativos industriales. Las pruebas mecánicas garantizan que el sistema terminal y la estructura de la carcasa mantengan la confiabilidad durante el uso a largo plazo.
| Características mecánicas | Condiciones de prueba | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin aflojamiento ni daños visibles |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales visibles |
| Resistencia al calor de soldadura | Terminal de cable sumergido en soldadura a 350 ± 5 ℃ para 3S | △R≤±(1%R+0.05Ω) Sin daños externos visibles, marcado claro |
| Soldabilidad | Terminal sumergido en soldadura a 235±5℃ para 5S | Cobertura de soldadura de la superficie terminal ≥95% |
Diferentes requisitos de prueba requieren diferentes condiciones de carga. Los grupos de resistencias internas se pueden configurar en múltiples secciones independientes, lo que permite a los usuarios ajustar la carga aplicada de acuerdo con los procedimientos de prueba reales.
Las configuraciones típicas incluyen:
| Modo de carga | Propósito de la prueba |
|---|---|
| Carga baja | Verificar el rendimiento de inicio y el funcionamiento con bajo consumo de energía |
| Carga media | Evaluar la capacidad de salida parcial |
| Carga completa | Confirmar el rendimiento de potencia nominal |
| Sobrecarga Carga | Verifique la respuesta de protección y la estabilidad del sistema. |
Este diseño seccional permite a los ingenieros realizar múltiples pruebas con una unidad en lugar de preparar varios dispositivos de carga de valor fijo.
Para las pruebas de producción, la verificación de laboratorio y la evaluación de la confiabilidad de los equipos, los equipos de carga a menudo necesitan operar en condiciones continuas y exigentes. La caja de resistencias de carga Dufew está diseñada con un rendimiento de resistencia estable, una estructura de disipación de calor optimizada, agrupación de resistencias independiente y refrigeración por aire forzado opcional para admitir pruebas de alta potencia de larga duración.
Este diseño lo hace adecuado para aplicaciones como pruebas de envejecimiento en fábrica, verificación del rendimiento del generador, evaluación de confiabilidad del UPS y pruebas de suministro de energía, donde se requieren condiciones de carga consistentes.
Suzhou Dufew Electrical Co., Ltd. aplica procedimientos estructurados de control de calidad durante todo el proceso de fabricación, que abarcan la inspección de materiales, el control de ensamblaje y la verificación del desempeño final. Cada etapa se gestiona para garantizar la confiabilidad eléctrica, la estabilidad mecánica y el rendimiento constante del producto.
Los materiales entrantes se inspeccionan para verificar la calidad de los elementos de resistencia, los materiales de la carcasa metálica, los componentes de los terminales y los materiales de aislamiento antes de la producción.
Durante el montaje, Dufew controla la agrupación de resistencias, la confiabilidad de la conexión eléctrica, la distancia de aislamiento y la fijación mecánica para garantizar que el producto terminado cumpla con los requisitos técnicos.
Antes de la entrega, cada unidad se somete a una verificación integral, que incluye medición de resistencia, pruebas de aislamiento, pruebas de rigidez dieléctrica, inspección estructural y verificaciones de desempeño funcional.
Suzhou Dufew Electrical Co., Ltd. se especializa en componentes electrónicos de potencia, incluidos resistores, sistemas de frenado, reactores, transformadores y filtros de potencia. A través de su experiencia en automatización industrial, sistemas de energía y aplicaciones de equipos eléctricos, Dufew comprende los requisitos prácticos de los entornos de prueba confiables.
Diferentes proyectos de prueba requieren diferentes configuraciones eléctricas y mecánicas. Dufew ofrece soluciones personalizadas según la potencia nominal, el valor de resistencia, el nivel de voltaje, los pasos de carga, los requisitos de refrigeración, la estructura del gabinete y las condiciones de instalación, lo que ayuda a los clientes a lograr un rendimiento de prueba adecuado para equipos específicos.
Dufew apoya a los fabricantes de equipos, integradores de sistemas, distribuidores eléctricos y usuarios industriales con asistencia de ingeniería, fabricación personalizada y procesos de producción estandarizados. Estas capacidades ayudan a garantizar un suministro estable y soluciones eléctricas confiables para aplicaciones industriales globales.
Un sistema de prueba de carga requiere no sólo suficiente capacidad de energía sino también una simulación de carga precisa, un funcionamiento estable a largo plazo y un funcionamiento conveniente. En comparación con las resistencias individuales fijas o las soluciones de resistencia de frenado convencionales, la caja de resistencias de carga Dufew proporciona funciones de prueba más flexibles para la verificación de equipos de potencia.
| Dimensión de comparación | Caja de resistencia de carga | Caja tradicional de resistencia única/resistencia de frenado |
|---|---|---|
| Propósito principal de la aplicación | Diseñado para pruebas de equipos eléctricos, pruebas de envejecimiento y verificación del rendimiento de UPS, generadores, inversores y fuentes de alimentación. | Diseñado principalmente para el consumo de energía durante el frenado del motor o aplicaciones de resistencia fija. |
| Capacidad de ajuste de carga | Múltiples secciones de resistencia independientes permiten la conmutación de carga paso a paso para simular diferentes condiciones de funcionamiento. | Por lo general, proporciona valores de resistencia fijos con capacidad de carga ajustable limitada o nula. |
| Flexibilidad de prueba | Admite simulación de carga ligera, media carga, carga completa y sobrecarga para una evaluación integral del equipo. | Se utiliza principalmente para una única condición operativa y no puede simular eficazmente varios escenarios de prueba. |
| Compatibilidad CA/CC | Diseñado con conexión de terminal unificada, lo que permite realizar pruebas de equipos de alimentación de CA y CC según los requisitos de configuración. | Muchas soluciones están diseñadas para aplicaciones de frenado o bus de CC específicas y tienen una versatilidad limitada. |
| Operación de carga continua | La estructura optimizada del gabinete y el diseño térmico admiten pruebas de carga de larga duración y operación de envejecimiento. | Muchos productos de resistencia de frenado se centran en la absorción de energía a corto plazo y pueden experimentar un mayor aumento de temperatura durante la carga continua. |
| Comodidad de mantenimiento | Los circuitos de carga independientes simplifican la inspección y la resolución de problemas. Las secciones individuales se pueden verificar por separado durante el mantenimiento. | Las estructuras internas fijas complican la resolución de problemas y el reemplazo. |
Los equipos de prueba de carga se utilizan principalmente para simular cargas eléctricas y verificar el rendimiento de los sistemas de energía, incluida la capacidad de salida, la estabilidad y la respuesta de sobrecarga de generadores, sistemas UPS, inversores y fuentes de alimentación. Las soluciones de resistencia de frenado se aplican principalmente en sistemas de accionamiento de motores para absorber energía regenerativa durante la desaceleración y evitar la sobretensión del bus de CC.
El sistema utiliza control de carga seccional, donde los grupos de resistencias internas se dividen en circuitos independientes. Al cambiar diferentes secciones, los usuarios pueden simular diversas condiciones operativas, incluidas carga ligera, carga parcial, carga nominal y condiciones de sobrecarga. Esta configuración mejora la flexibilidad y repetibilidad de las pruebas.
El método de enfriamiento se selecciona según la capacidad de energía, la duración del funcionamiento, el entorno de instalación y los requisitos de disipación de calor. Las configuraciones estándar utilizan un flujo de aire natural, mientras que se puede agregar refrigeración por aire forzado para aplicaciones que requieren una mayor potencia de salida o un funcionamiento continuo prolongado.
Sí. Dufew Electric puede personalizar los valores de resistencia, la potencia nominal, los niveles de voltaje, los pasos de carga, los métodos de enfriamiento, las estructuras del gabinete y las configuraciones de terminales de acuerdo con los requisitos de prueba específicos.
Es adecuado para verificación de rendimiento, pruebas de mantenimiento, pruebas de envejecimiento y evaluación de laboratorio de generadores, sistemas UPS, inversores, fuentes de alimentación de CC, cargadores, equipos de conversión de almacenamiento de energía y otros sistemas de energía industriales.
Sí. Dufew Electric brinda soporte de ingeniería basado en las especificaciones de los equipos del cliente y los requisitos de prueba, ayudando a diseñar configuraciones adecuadas para diferentes capacidades de energía, condiciones eléctricas y entornos de instalación.
