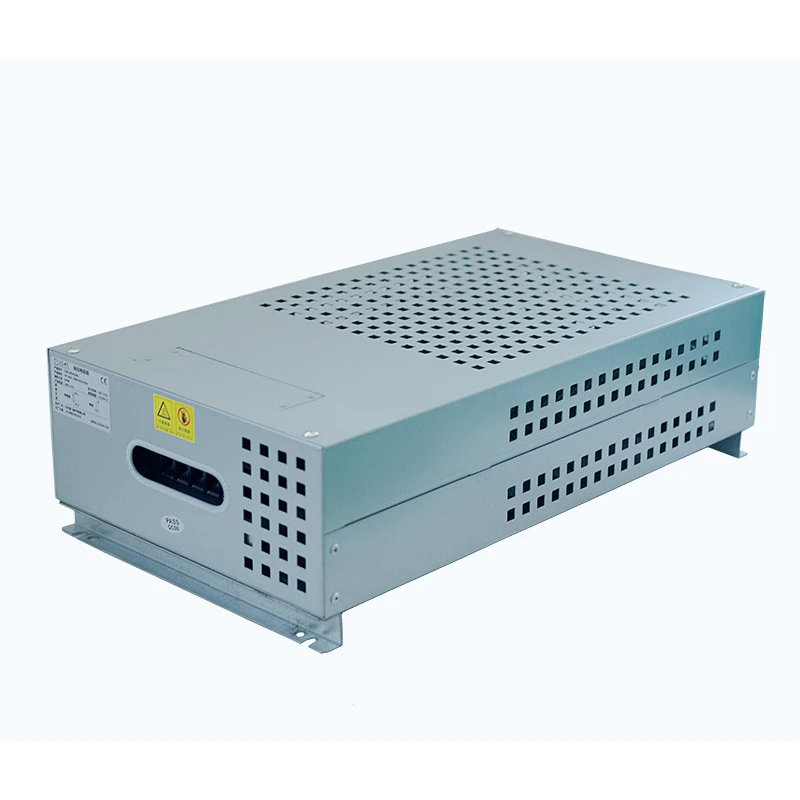

Tubular Resistor Box es un conjunto de resistencia de alto rendimiento diseñado para absorber y disipar el exceso de energía eléctrica generada durante los procesos de desaceleración del motor, parada de emergencia o prueba de carga. Se utiliza ampliamente en sistemas de accionamiento industriales, equipos de electrónica de potencia y aplicaciones de gestión de energía.
Fabricada por Dufew Electric, la caja de resistencias adopta elementos de resistencia tubulares sellados de acero inoxidable con cables de resistencia de aleación de níquel-cromo enrollados con precisión en su interior. La estructura interna está rellena con material aislante de óxido de magnesio (MgO) de alta densidad, que proporciona un excelente aislamiento eléctrico y una eficiente transferencia de calor.
En comparación con las tradicionales resistencias bobinadas de tipo abierto o las cajas de resistencias convencionales, el diseño tubular ofrece una mejor protección contra el polvo, la humedad, la contaminación por aceite y el impacto mecánico, lo que lo hace adecuado para entornos industriales exigentes.
Cada elemento de resistencia tubular soporta un rango de potencia desde 50W hasta 3000W. Se pueden conectar varios elementos en serie o en paralelo para lograr potencias nominales personalizadas de hasta 30 kW, con valores de resistencia disponibles de 0,01 Ω a 1 kΩ.
Cada tubo de resistencia está sellado de forma independiente con una carcasa exterior de acero inoxidable y relleno con material aislante de óxido de magnesio. La estructura completamente cerrada evita que la humedad, el polvo y el aceite lleguen al cable de resistencia, lo que mejora la estabilidad a largo plazo y la vida útil.
Los elementos tubulares están dispuestos horizontalmente con suficiente espacio entre cada tubo. Este diseño mejora la circulación del flujo de aire y permite que el calor se transfiera uniformemente a través de la superficie metálica, lo que reduce el sobrecalentamiento localizado durante el funcionamiento continuo.
La caja de resistencias combina elementos tubulares de acero inoxidable con una carcasa metálica protectora para mejorar la resistencia contra la corrosión, el polvo industrial y los entornos operativos hostiles. Es adecuado para aplicaciones en talleres, instalaciones al aire libre y sitios industriales con alta humedad o exposición a productos químicos.
Cada elemento de resistencia tubular se monta de forma independiente, lo que permite el reemplazo individual sin quitar la caja de resistencia completa. Esto reduce el tiempo de mantenimiento y minimiza el tiempo de inactividad del equipo.
- Estructura tubular totalmente sellada: Protege los elementos de resistencia interna de la humedad, polvo, aceite y contaminantes industriales.
- Alta conductividad térmica: el relleno de óxido de magnesio proporciona una transferencia de calor eficiente y un rendimiento de temperatura estable.
- Fuerte durabilidad mecánica: la construcción de acero inoxidable ofrece una excelente resistencia a las vibraciones y protección contra impactos.
- Configuración flexible: admite valores de resistencia, potencias nominales y estructuras de instalación personalizados.
- Rendimiento estable en funcionamiento frecuente: Adecuado para ciclos repetidos de frenado y absorción de energía.
- Diseño que ahorra espacio: la estructura compacta permite una instalación flexible dentro de gabinetes eléctricos o sistemas de equipos.
La caja de resistencia tubular se aplica ampliamente en sistemas industriales que requieren una disipación de energía y un control de frenado efectivos, incluidos sistemas de frenado de convertidor de frecuencia, circuitos de consumo de energía de servoaccionamiento, elevadores y equipos de elevación, grúas y otra maquinaria pesada.
También es adecuado para máquinas herramienta CNC, sistemas transportadores, máquinas de moldeo por inyección, maquinaria de embalaje, equipos de energía eólica y renovable, sistemas de prueba de carga y descarga de baterías, así como aplicaciones de prueba de carga industrial.
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 1kW-30kW |
| Voltaje de trabajo | ≤1200V |
| Rango de resistencia | 0,01Ω-1kΩ |
| Tolerancia de resistencia | ±3%, ±5%, ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Material aislante | Óxido de magnesio de alta densidad |
| Material del alambre de resistencia | Aleación de níquel-cromo |
| Estándar | ES-5792 |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA, 50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal, 5S | Sin daños visibles |
| Vida de carga continua | Operación cíclica | >9000h |
| Prueba de calor húmedo | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0,05Ω) |
| Ciclos de temperatura | -55 ℃/55 ℃/155 ℃ ciclismo | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
| Coeficiente de temperatura | Condición de carga nominal | <300 ppm/℃ |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura ni daño |
| Resistencia a las vibraciones | 5-200 Hz, 1 g | Sin daños estructurales |
| Resistencia al calor de soldadura | 350±5℃, 3S | Sin daños visibles |
| Soldabilidad | 235±5℃, 5S | Cobertura de soldadura >95% |
Dufew Electric ofrece soluciones de cajas de resistencias tubulares personalizadas basadas en diferentes requisitos de aplicaciones industriales, incluida la potencia nominal, el valor de resistencia, las condiciones de voltaje, la cantidad de tubos de resistencia, los métodos de conexión, las dimensiones del gabinete, la estructura de instalación y el nivel de protección.
Se pueden configurar múltiples elementos de resistencia tubular a través de conexiones en serie o en paralelo para lograr diferentes requisitos de rendimiento de frenado y pruebas de carga, lo que permite que el producto se adapte a diversas condiciones de funcionamiento.
| Artículo de comparación | Caja de resistencias tubulares | Caja de resistencia tradicional de aluminio/corrugado |
|---|---|---|
| Protección interna | Tubo de acero inoxidable completamente sellado con relleno de MgO | Algunas estructuras tienen elementos de resistencia expuestos o menos protegidos |
| Resistencia a la humedad y al polvo | Excelente rendimiento de sellado contra agua, polvo y aceite. | Más vulnerable en entornos hostiles |
| Resistencia mecánica | Fuerte estructura metálica tubular con alta resistencia a las vibraciones. | Los recintos delgados o las estructuras cerámicas pueden ser más frágiles. |
| Mantenimiento | Los elementos tubulares individuales se pueden reemplazar por separado | El mantenimiento puede requerir el reemplazo de componentes más grandes |
| Adaptabilidad industrial | Adecuado para ambientes húmedos, polvorientos y de uso intensivo | Utilizado principalmente en condiciones de funcionamiento estándar. |
La caja de resistencia tubular utiliza elementos de resistencia tubulares sellados de acero inoxidable rellenos con material aislante de óxido de magnesio de alta densidad. Esta estructura proporciona una mejor protección contra la humedad, el polvo, la contaminación por aceite y la tensión mecánica en comparación con los diseños tradicionales de resistencia corrugada o de alambre enrollado de tipo abierto.
Este producto se usa comúnmente para la absorción de energía en convertidores de frecuencia, servovariadores, elevadores, grúas, máquinas CNC y otros equipos con aceleración y desaceleración frecuentes. También es adecuado para pruebas de carga industriales, pruebas de descarga de baterías y sistemas de control de energía.
Sí. Dufew admite la personalización de valores de resistencia, potencia nominal, requisitos de voltaje, dimensiones del gabinete, métodos de conexión y estructuras de instalación según diferentes aplicaciones industriales.
Sí. El diseño del elemento tubular modular permite retirar y reemplazar un único tubo de resistencia dañado sin cambiar el conjunto completo, lo que ayuda a reducir los costos de mantenimiento y el tiempo de inactividad del equipo.
Sí. La estructura de tubo metálico sellado ofrece una excelente resistencia a la humedad, el polvo, la vibración y la contaminación por aceite. Puede funcionar de manera confiable en talleres industriales, equipos para exteriores y otros entornos exigentes.
