Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

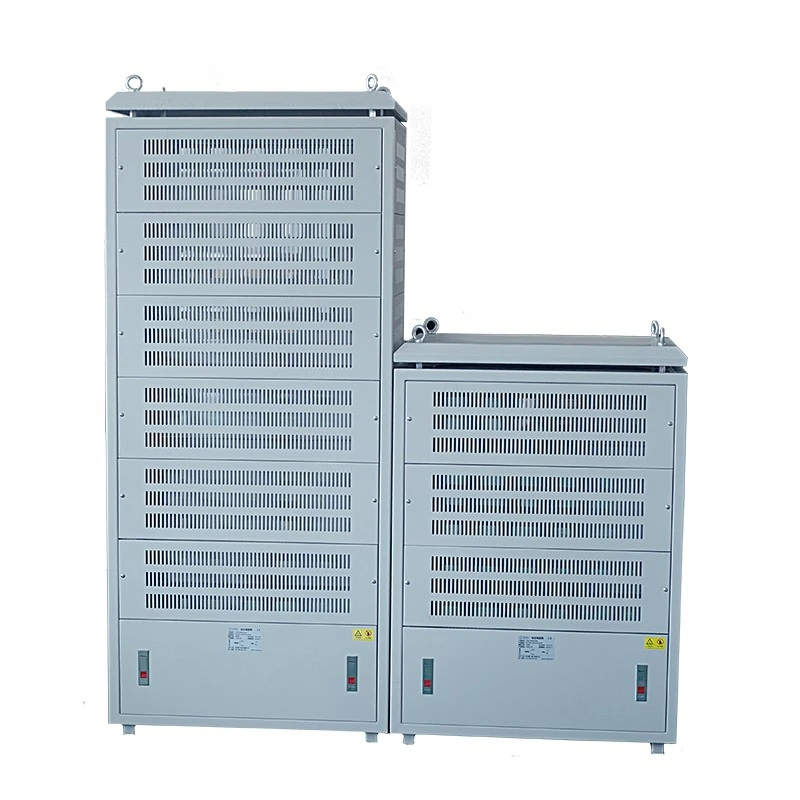

El gabinete de resistencia de frenado eléctrico Dufew es una solución completa de disipación de energía diseñada para aplicaciones donde los motores generan con frecuencia energía regenerativa durante las operaciones de frenado.
Durante la desaceleración, elevación, descenso o cambios rápidos de carga, el exceso de energía puede aumentar el voltaje del bus de CC de los convertidores de frecuencia. Absorbe esta energía regenerada y la convierte en calor, lo que ayuda a mantener el funcionamiento estable del inversor y mejora la seguridad del sistema.
El gabinete integra múltiples elementos de resistencia corrugados bobinados a través de barras conductoras de acero inoxidable, mientras que se utilizan barras colectoras de cobre entre las capas de resistencia para garantizar conexiones confiables de alta corriente.
Con un rango de potencia de 20 KW-500 KW, voltaje de funcionamiento de hasta 3000 V y valores de resistencia personalizables de 0,01 Ω a 1 KΩ, Dufew Electric diseña gabinetes de resistencia de frenado de acuerdo con la potencia específica del motor, el ciclo de trabajo de frenado, el entorno de instalación y los requisitos del sistema.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia de frenado |
| Potencia nominal | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3%, ±5%, ±10% |
| Grado de protección | IP20-IP54 Opcional |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar de fabricación | ES-5792 |
CRC 100KW 2.7RJ
| Código | Descripción |
|---|---|
| CDN | Gabinete de resistencia de frenado |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Precisión de resistencia (K=±10%, J=±5%, H=±3%) |
A diferencia de las cajas de resistencias convencionales utilizadas principalmente para aplicaciones de carga simples, el gabinete de resistencias de frenado eléctrico Dufew está diseñado para sistemas de accionamiento industriales que requieren absorción de energía confiable, control de voltaje del bus de CC y protección de frenado.
Durante el frenado del motor, la energía regenerativa se transfiere al gabinete de resistencia y se convierte en calor, lo que ayuda a controlar el aumento de voltaje del bus de CC y reduce el riesgo de fallas de sobretensión del convertidor de frecuencia.
Este diseño mejora el rendimiento de la protección del inversor y admite un funcionamiento más estable de los sistemas de accionamiento industriales en condiciones de frenado frecuente.
Dufew Electric adopta una estructura modular en capas para simplificar la instalación, el mantenimiento y la futura expansión del sistema.
Cada capa de resistencia independiente incluye un circuito conductor dedicado, un sistema de monitoreo de temperatura y una ruta de flujo de aire separada, lo que permite inspeccionar o mantener secciones individuales sin afectar el funcionamiento de otras capas.
El diseño modular también admite capas de resistencia adicionales, configuraciones de resistencia personalizadas y diferentes ciclos de trabajo de frenado según los requisitos de energía específicos, lo que ayuda a reducir los costos de reemplazo cuando aumenta la capacidad del equipo.
El gabinete de resistencia de frenado integra múltiples funciones de protección para mejorar la seguridad y confiabilidad en entornos operativos industriales.
Los interruptores de temperatura incorporados monitorean continuamente las condiciones de funcionamiento del gabinete. Cuando la temperatura excede el límite preestablecido, la señal de protección se activa y el sistema de control del inversor puede recibir un comando de apagado para reducir el riesgo de daños al equipo.
La estructura interna utiliza barras conductoras de acero inoxidable para conexiones de resistencias y barras colectoras de cobre entre las capas de resistencias, lo que proporciona un fuerte soporte mecánico, resistencia a la corrosión y conductividad eléctrica confiable durante el funcionamiento a largo plazo.
Para aplicaciones que implican ciclos de frenado frecuentes, una gestión térmica eficaz es esencial para mantener un rendimiento estable de la resistencia.
Dufew Electric ofrece diseños de enfriamiento optimizados, que incluyen canales de flujo de aire verticales, ventilación mejorada del gabinete, ventiladores de enfriamiento forzado opcionales y niveles de protección personalizados de IP20 a IP54.
El sistema de enfriamiento ayuda a controlar la temperatura de la resistencia y a mantener un funcionamiento confiable durante los procesos continuos de frenado industrial.
El gabinete de resistencia de frenado eléctrico Dufew se usa ampliamente en sistemas industriales que requieren una absorción de energía regenerativa controlada y un rendimiento de frenado dinámico confiable.
Las aplicaciones incluyen grúas portuarias, grúas torre y sistemas de elevación, donde el gabinete de resistencia ayuda a gestionar la energía regenerativa generada durante las operaciones de elevación y descenso.
En accionamientos de laminadores, equipos de minería y sistemas transportadores, admite procesos frecuentes de aceleración y desaceleración al proporcionar una disipación estable de la energía de frenado.
El sistema se puede aplicar en sistemas de accionamiento de paso de turbinas eólicas para controlar la energía de frenado durante operaciones de ajuste y condiciones de parada de emergencia.
Para bancos de pruebas de motores industriales y sistemas de prueba de equipos eléctricos, el gabinete proporciona una solución de carga resistiva controlada para verificación del rendimiento y pruebas de confiabilidad.
Antes del envío, Dufew Electric realiza inspecciones de productos de acuerdo con los requisitos del cliente.
Los elementos de prueba incluyen:
| Artículo de prueba | Objetivo |
|---|---|
| Prueba de rigidez dieléctrica | Verificar la seguridad del aislamiento |
| Prueba de resistencia de aislamiento | Confirmar el rendimiento del aislamiento eléctrico |
| Prueba de sobrecarga | Evaluar la capacidad de sobrecarga a corto plazo |
| Prueba de rendimiento de temperatura | Verificar la estabilidad térmica |
| Prueba de carga continua | Verifique la confiabilidad operativa a largo plazo |
| Inspección Mecánica | Confirmar la estabilidad estructural |
Dufew Electric combina experiencia profesional en ingeniería eléctrica con procesos de fabricación estandarizados para desarrollar soluciones de resistencia de frenado personalizadas para sistemas de accionamiento industriales. El proceso de producción completo, que abarca el ensamblaje de resistencias, la fabricación de gabinetes, las pruebas eléctricas y la inspección final, se controla para garantizar un rendimiento estable, una calidad constante y un funcionamiento confiable en entornos industriales exigentes.
Dufew Electric gestiona etapas clave de producción, desde el ensamblaje del elemento de resistencia hasta la integración completa del gabinete. Los módulos de resistencia se fabrican según los valores de resistencia, potencias nominales y condiciones de funcionamiento requeridos, mientras que las estructuras del gabinete se personalizan según el espacio de instalación, los requisitos de refrigeración, los niveles de protección y los métodos de conexión del sistema.
El proceso de fabricación incluye ensamblaje de resistencias de precisión, instalación de componentes conductores, disposición del cableado interno, integración de la estructura de enfriamiento y fabricación del gabinete. A través de la gestión de producción integrada, Dufew Electric mejora la consistencia del producto y garantiza que cada solución de resistencia de frenado cumpla con los requisitos técnicos de diferentes aplicaciones industriales.
Antes del envío, cada producto terminado se somete a una inspección eléctrica y mecánica integral, que incluye medición de resistencia, verificación de conexión eléctrica, pruebas de aislamiento, pruebas de rigidez dieléctrica y confirmación de especificaciones. Estos procedimientos de inspección ayudan a garantizar que el equipo entregado cumpla con los requisitos acordados del proyecto y mantenga un rendimiento confiable durante la operación.
Imágenes de producción recomendadas:
Taller de producción en fábrica
- Línea de montaje de resistencias.
- Área de fabricación de gabinetes.
- Equipos de prueba eléctrica.
Proceso de prueba eléctrica
- Pruebas de voltaje
- Medición de resistencia
- Inspección final
Estos registros de fabricación demuestran la capacidad de ingeniería, los estándares de control de producción y la experiencia de Dufew Electric en el suministro de soluciones de resistencias industriales personalizadas.
Dufew Electric sigue procedimientos estructurados de gestión de calidad durante la selección de materiales, el procesamiento de producción, el ensamblaje y la inspección final para mantener un rendimiento estable del producto. Según los requisitos del proyecto, los clientes pueden recibir los documentos técnicos y registros de calidad correspondientes para su verificación antes de la instalación y la puesta en servicio.
Los documentos disponibles incluyen:
- Hojas de especificaciones del producto.
- Informes de pruebas eléctricas.
- Registros de inspección
- Documentos de cumplimiento de materiales.
- Informes de inspección de envíos.
Como equipo eléctrico industrial, los gabinetes de resistencias de frenado requieren una protección confiable durante el transporte. Dufew Electric ofrece soluciones de embalaje profesionales que incluyen cajas de madera estándar de exportación, tratamiento de protección contra la humedad, estructuras de fijación interna y etiquetas de identificación de productos para reducir los riesgos de transporte durante la entrega internacional.
Antes del envío, los ingenieros confirman detalles importantes de la entrega, como las dimensiones del gabinete, el peso del producto, los requisitos de elevación, las interfaces eléctricas y las condiciones de instalación para garantizar una descarga, instalación y puesta en servicio sin problemas en el sitio del cliente.
Los métodos de transporte se pueden organizar según los requisitos del proyecto:
Adecuado para proyectos industriales internacionales y transporte de equipos grandes que requieren entregas estables a larga distancia.
Adecuado para entregas de fábrica a sitio y proyectos industriales regionales con requisitos logísticos flexibles.
Disponible para envíos industriales transfronterizos seleccionados donde se requieren soluciones de transporte alternativas.
Imágenes de envío recomendadas:
- Almacén de producto terminado
- Embalaje en caja de madera.
- Carga con montacargas
- Envío de contenedores
Dufew Electric se centra en componentes electrónicos de potencia y soluciones de gestión de energía industrial, proporcionando productos de resistencia de frenado diseñados para aplicaciones que requieren una disipación de energía estable, protección confiable y operación continua en condiciones de trabajo exigentes.
Cada sistema de frenado industrial tiene diferentes requisitos eléctricos y de instalación. Dufew Electric ofrece soluciones personalizadas que cubren valor de resistencia, potencia nominal, estructura del gabinete, diseño de enfriamiento, nivel de protección y configuración de conexión para ayudar a los clientes a lograr una integración adecuada del sistema.
Desde la selección de componentes y el ensamblaje de resistencias hasta la integración del gabinete y las pruebas finales, Dufew Electric mantiene un estricto control del proceso para mejorar la confiabilidad del producto, la consistencia de la fabricación y la calidad de la entrega para diferentes proyectos industriales.
Dufew Electric brinda soporte a clientes OEM, distribuidores y usuarios industriales con comunicación de ingeniería, documentación técnica, fabricación personalizada, verificación de calidad y servicios de entrega internacional para respaldar proyectos desde la evaluación inicial hasta la instalación final.
Un gabinete de resistencia de frenado absorbe la energía regenerativa generada durante el frenado del motor y la convierte en energía térmica, lo que ayuda a prevenir la sobretensión del bus de CC en los convertidores de frecuencia y mantiene el funcionamiento estable del sistema.
Dufew Electric evalúa los parámetros del motor, la frecuencia de frenado, el ciclo de trabajo, las condiciones de instalación y los requisitos térmicos para seleccionar valores de resistencia, potencias nominales, estructuras de gabinetes y métodos de enfriamiento adecuados.
Sí. La solución se puede configurar según diferentes marcas de inversores, niveles de voltaje, requisitos de frenado y condiciones de aplicación.
El diseño puede integrar monitoreo de temperatura, interruptores de protección contra sobrecalentamiento, sistemas de ventilación y niveles de protección personalizados para mejorar la seguridad y confiabilidad operativa.
Se utiliza comúnmente en grúas, ascensores, equipos de minería, laminadores, sistemas de energía eólica, sistemas de accionamiento industriales y equipos de prueba donde se requiere frenado frecuente o absorción de energía.
Dufew Electric sigue procedimientos de fabricación controlados y realiza pruebas eléctricas, inspecciones de aislamiento, verificación de rendimiento y controles de calidad finales antes del envío.
Sí. La estructura modular admite configuraciones de resistencia personalizadas y ajustes de capacidad futuros según los requisitos cambiantes del sistema.
