Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Los equipos industriales grandes a menudo generan mucha energía eléctrica durante su funcionamiento, lo que requiere sistemas de resistencia confiables para administrar la energía de manera segura.

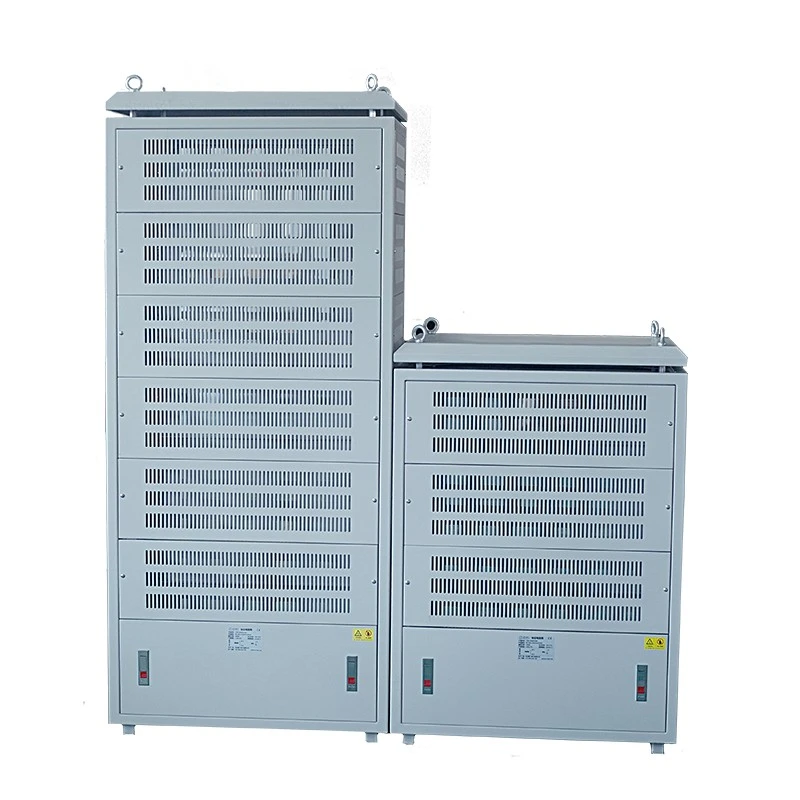

El gabinete de resistencias de alta potencia eléctrica Dufew integra múltiples elementos de resistencia en un sistema de gabinete completo a través de conexiones conductoras de acero inoxidable y barras colectoras de cobre.
El gabinete está diseñado para:
- Disipación de energía de alta potencia.
- Operación de gran corriente
- Aplicaciones de carga de resistencia industrial.
- Soluciones de resistencia personalizadas
A diferencia de las cajas de resistencias estándar diseñadas para aplicaciones de potencia pequeña y mediana, este gabinete adopta una estructura modular de múltiples capas, lo que permite una mayor capacidad de potencia, un mantenimiento más sencillo y una configuración flexible.
Especificaciones disponibles:
- Rango de potencia: 20KW-500KW
- Voltaje de funcionamiento: ≤3000V
- Rango de resistencia: 0,01Ω-1KΩ
- Precisión de resistencia: ±3% / ±5% / ±10%
Dufew Electric ofrece soluciones personalizadas según la potencia del equipo, el ciclo de trabajo, el entorno de instalación y los requisitos eléctricos.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia de alta potencia |
| Rango de potencia | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar de referencia | ES-5792 |
Dufew Electric ofrece soluciones de gabinetes de resistencias personalizadas basadas en los requisitos clave de la aplicación, incluida la capacidad de energía, el voltaje de operación, el valor de la resistencia, el ciclo de trabajo, las condiciones de enfriamiento, el entorno de instalación y las dimensiones del gabinete.
Los equipos industriales requieren sistemas de resistencias que puedan soportar operaciones repetidas, altas cargas térmicas y condiciones de trabajo exigentes. Dufew Electric diseña soluciones para abordar estos desafíos y garantizar un rendimiento estable en aplicaciones de alta potencia.
Equipos como motores, transmisiones y sistemas de elevación pueden generar un exceso de energía eléctrica durante el frenado o el funcionamiento. Sin una gestión eficaz de la resistencia, esta energía puede provocar fluctuaciones de voltaje, inestabilidad del sistema, activación de la protección del equipo y reducción de la eficiencia operativa.
Las aplicaciones de resistencias de alta potencia generan una cantidad significativa de calor durante el funcionamiento. Sin un diseño térmico adecuado, el aumento excesivo de temperatura puede provocar una distribución desigual de la temperatura, una desviación del valor de la resistencia, un envejecimiento acelerado de los componentes y una vida útil reducida.
Los diferentes proyectos industriales requieren diferentes potencias nominales, valores de resistencia, niveles de voltaje, estructuras de instalación y métodos de enfriamiento para cumplir con condiciones operativas específicas.
Dufew Electric diseña gabinetes de resistencias de acuerdo con los requisitos de la aplicación real, brindando soluciones personalizadas en lugar de solo modelos fijos estándar.
Una ventaja importante del gabinete de resistencias de alta potencia eléctrica Dufew es la capacidad de seleccionar elementos de resistencia adecuados según los requisitos de la aplicación.
El gabinete puede integrar diferentes tecnologías de resistencias:
| Tipo de elemento de resistencia | Características | Aplicaciones típicas |
|---|---|---|
| Elemento de resistencia corrugado | Alta densidad de potencia, disipación de calor eficiente, adecuada para una gran absorción de energía | Sistemas de frenado, accionamientos industriales, maquinaria pesada. |
| Elemento de resistencia tubular | Estructura sellada, resistencia a la humedad, fuerte durabilidad mecánica. | Equipos exteriores, puertos, sistemas mineros. |
| Elemento de resistencia con carcasa de aluminio | Estructura compacta, buena protección, instalación flexible. | Sistemas de control industrial, aplicaciones de resistencia compacta. |
Este diseño modular permite a los clientes obtener una configuración de resistencia adecuada sin rediseñar el sistema completo.
Para aplicaciones industriales de alta potencia, la confiabilidad de la conexión eléctrica afecta directamente la estabilidad del sistema y el rendimiento operativo a largo plazo. El gabinete de resistencia eléctrica de alta potencia Dufew está diseñado con estructuras eléctricas reforzadas para soportar condiciones de operación exigentes.
El gabinete utiliza estructuras conductoras de acero inoxidable, conexiones de barras colectoras de cobre, disposiciones de cableado interno confiables y aislamiento eléctrico entre secciones de resistencia para garantizar una transmisión de corriente estable.
Este diseño ayuda a reducir la resistencia de la conexión, mejorar la capacidad de transporte de corriente y mantener un funcionamiento estable en condiciones de alta carga.
Se pueden combinar múltiples módulos de resistencia para lograr diferentes requisitos de energía, lo que permite una configuración flexible según las condiciones de la aplicación.
El diseño modular proporciona capacidad de potencia personalizada, valores de resistencia ajustables, modificaciones futuras más sencillas e idoneidad para diferentes ciclos de trabajo.
Las resistencias de alta potencia generan un calor sustancial durante el funcionamiento. La gestión térmica eficaz es esencial para mantener un rendimiento de resistencia estable y prolongar la vida útil.
Dufew Electric optimiza la disipación de calor mediante un diseño de flujo de aire independiente, soluciones de enfriamiento personalizadas y protección de temperatura integrada.
Cada sección de resistencia está dispuesta con un espacio de flujo de aire dedicado para mejorar la eficiencia de eliminación de calor, reducir la acumulación de calor y mantener una temperatura de funcionamiento constante.
Según los diferentes requisitos de la aplicación, los métodos de enfriamiento pueden incluir enfriamiento por aire natural, enfriamiento por aire forzado y estructuras de ventilación personalizadas.
El gabinete puede integrar componentes de protección y monitoreo de temperatura para evitar el sobrecalentamiento, mejorar la seguridad operativa y extender la vida útil de la resistencia.
Los clientes industriales requieren equipos que proporcionen un rendimiento confiable y al mismo tiempo permitan un mantenimiento conveniente. El gabinete de resistencia eléctrica de alta potencia Dufew adopta una estructura interna modular para simplificar la inspección y el servicio.
Cada sección de resistencia incluye conexiones eléctricas independientes, estructuras de instalación separadas, acceso claro para mantenimiento y diseños de protección individuales.
Si una sección de resistencia requiere inspección, los técnicos pueden reparar el módulo afectado sin reemplazar el gabinete completo, lo que ayuda a reducir el tiempo de mantenimiento y el tiempo de inactividad.
Las secciones de resistencia independientes ayudan a aislar posibles fallas y mejorar la confiabilidad general del sistema durante el funcionamiento continuo.
El diseño modular permite considerar capacidad de resistencia adicional durante futuras actualizaciones del sistema, lo que proporciona una mayor flexibilidad para los requisitos cambiantes de las aplicaciones.
El gabinete de resistencia eléctrica de alta potencia Dufew se utiliza en industrias que requieren soluciones de resistencia confiables para absorción de energía, pruebas y control de potencia.
| Solicitud | Equipo típico | Requisitos principales | Solución Dufew |
|---|---|---|---|
| Sistemas de accionamiento industriales | Variadores de frecuencia, servosistemas, equipos de control de motores. | Absorción de energía durante el frenado y estabilidad de operación. | Módulos de resistencia de alta potencia con configuración de resistencia personalizada |
| Equipo de elevación pesada | Grúas portuarias, grúas torre, sistemas de elevación | Ciclos de frenado frecuentes y altas cargas de energía. | Diseño de gabinete de resistencia duradero para operación repetida |
| Equipo de minería | Sistemas de elevación, accionamientos para cargas pesadas | Resistencia a las vibraciones y funcionamiento continuo. | Estructura robusta con rendimiento térmico confiable |
| Equipo de fabricación | Laminadores, máquinas de moldeo por inyección, maquinaria textil. | Rendimiento de resistencia estable durante la producción. | Configuración de resistencia personalizada para condiciones industriales. |
| Sistemas de prueba de energía | Plataformas de prueba de equipos, sistemas de prueba eléctricos. | Carga eléctrica controlada y verificación de confiabilidad. | Soluciones flexibles de carga de alta potencia |
Elegir un gabinete de resistencia de alta potencia requiere más que simplemente seleccionar la potencia nominal. Dufew Electric evalúa el entorno operativo completo y los requisitos de la aplicación antes de recomendar una configuración adecuada.
El proceso de selección considera parámetros eléctricos clave, incluida la potencia nominal, el voltaje de trabajo, el valor de resistencia, los requisitos de corriente y el ciclo de trabajo, para garantizar que el gabinete de resistencia coincida con los requisitos del sistema.
Las condiciones de funcionamiento también juegan un papel importante en la selección de la configuración. Es necesario considerar factores como el funcionamiento continuo o intermitente, la frecuencia de trabajo, la duración de la carga y los requisitos de absorción de energía.
El entorno de instalación afecta la estructura del gabinete y el diseño de enfriamiento. Las consideraciones importantes incluyen la instalación en interiores o exteriores, el espacio de instalación disponible, las condiciones de enfriamiento, la exposición al polvo o la humedad y los requisitos de mantenimiento.
Con base en estos factores, Dufew Electric ofrece una selección de elementos de resistencia, estructuras de gabinete y diseños de gestión térmica adecuados para cumplir con los diferentes requisitos de aplicaciones industriales.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia de alta potencia |
| Opciones de elementos de resistencia | Corrugado/Tubular/Aluminio |
| Capacidad de energía | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar | ES-5792 |
Ejemplo: CRC 100KW 2.7R J
| Código | Descripción |
|---|---|
| CDN | Gabinete de resistencia de alta potencia |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Precisión de resistencia (K=±10%, J=±5%, H=±3%) |
Para garantizar un funcionamiento fiable antes de la entrega, Dufew Electric realiza inspecciones eléctricas y mecánicas.
| Artículo de prueba | Condición de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación de ciclo | >9000h |
| Prueba de calor húmedo | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55 ℃, 55 ℃, 155 ℃ ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
| Artículo de prueba | Condición | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales |
Dufew Electric integra la fabricación de componentes de resistencia, ensamblaje de gabinetes, diseño térmico, pruebas eléctricas y soporte de ingeniería personalizado para brindar soluciones completas de resistencias de potencia para aplicaciones industriales.
Esta capacidad de fabricación integrada ayuda a garantizar la consistencia del producto y el control de calidad durante todo el proceso, desde la selección y producción de resistencias hasta la entrega final.
El proceso de ensamblaje de resistencias incluye la selección del elemento de resistencia, la verificación del valor de resistencia y el ensamblaje de la conexión eléctrica para garantizar un rendimiento eléctrico estable.
La integración del gabinete incluye la instalación de resistencias multicapa, ensamblaje de barras colectoras de cobre, instalación de componentes de protección e integración de la estructura de enfriamiento para lograr un funcionamiento confiable en condiciones de alta potencia.
Antes del envío, cada gabinete se inspecciona para verificar la precisión de la resistencia, el rendimiento del aislamiento eléctrico, la confiabilidad de la conexión, la calidad del ensamblaje mecánico y el cumplimiento de las especificaciones del producto.
Dufew Electric sigue procedimientos estructurados de gestión de calidad para garantizar un rendimiento estable del producto y un funcionamiento fiable durante toda su vida útil.
Los documentos de calidad incluyen:
- Certificación del Sistema de Gestión de Calidad ISO9001
- Certificación CE
- Informes de pruebas de productos
- Registros de inspección de fábrica
Se pueden proporcionar documentos técnicos e informes de inspección de acuerdo con los requisitos específicos del proyecto.
Como equipo industrial, los gabinetes de resistencias de alta potencia requieren una preparación de transporte confiable para garantizar la seguridad del producto durante el envío y una instalación sin problemas después de la entrega.
Dufew Electric ofrece soluciones de embalaje estándar para exportación, que incluyen protección contra la humedad, estructuras de refuerzo interno y etiquetas de identificación de productos para mejorar la confiabilidad del transporte.
Antes del envío, los ingenieros confirman detalles clave como las dimensiones del gabinete, el peso del producto, los requisitos de elevación y la información de instalación para ayudar a los clientes a completar la instalación de manera eficiente después de la entrega.
Un gabinete de resistencia de alta potencia se utiliza para absorción de energía de alta potencia, simulación de carga eléctrica, limitación de corriente y diversas aplicaciones de resistencia industrial donde se requiere un control de potencia confiable.
Las soluciones de Dufew Electric admiten potencias nominales de 20 KW a 500 KW y se pueden configurar de acuerdo con los requisitos específicos del cliente.
Sí. Se pueden seleccionar diferentes elementos de resistencia, incluidos tipos de resistencia corrugada, tubular y con carcasa de aluminio, según las condiciones de la aplicación y los requisitos de rendimiento.
Sí. Dufew Electric ofrece soluciones personalizadas basadas en la potencia nominal, el valor de resistencia, el nivel de voltaje, las dimensiones del gabinete, el diseño de enfriamiento y otros requisitos de la aplicación.
El gabinete utiliza un diseño de flujo de aire optimizado, una disposición adecuada de las capas de resistencia y sistemas de enfriamiento opcionales para mantener un rendimiento térmico estable durante la operación.
Los clientes deben proporcionar información clave sobre la aplicación, incluida la potencia, el voltaje, el valor de resistencia, el ciclo de trabajo y el entorno de instalación requeridos, lo que permitirá a Dufew Electric diseñar una solución adecuada.
Sí. Dufew Electric brinda soporte de ingeniería, documentos técnicos e información de pruebas de productos de acuerdo con los requisitos específicos del proyecto.
Diferentes aplicaciones industriales requieren diferentes configuraciones de resistencia. Dufew Electric ofrece soluciones personalizadas basadas en los requisitos de energía, las condiciones de voltaje, la configuración de resistencia, el entorno operativo y los requisitos de instalación.
Con capacidad de fabricación profesional y soporte de ingeniería, Dufew Electric ayuda a los clientes a desarrollar soluciones de resistencias industriales confiables para diferentes aplicaciones de energía.
Comuníquese con Dufew Electric para analizar los requisitos de su proyecto y recibir una solución de resistencia industrial adecuada.
