El gabinete de resistencia de frenado del inversor es un componente crítico que se utiliza en aplicaciones de frenado regenerativo del variador de frecuencia (VFD).
Cuando un motor controlado por un convertidor de frecuencia desacelera rápidamente, el motor puede entrar en operación regenerativa y devolver energía eléctrica al bus de CC del inversor. Esta energía regenerada aumenta la tensión del bus de CC.
Si el exceso de energía no se puede liberar de manera efectiva, el sistema inversor puede experimentar:
- Alarmas de sobretensión del bus DC
- Apagado inesperado del inversor
- Fallo de frenado
- Reducción de la eficiencia del equipo.
- Posibles daños a los módulos de potencia.
El gabinete de resistencia de frenado del inversor eléctrico Dufew funciona junto con la unidad de frenado para consumir energía regenerada de manera segura y mantener el funcionamiento estable del inversor.
Durante el proceso de frenado:
1. El motor genera energía regenerativa durante la desaceleración.
2. La unidad de frenado detecta un aumento de voltaje del bus de CC.
3. El gabinete de resistencia de frenado está conectado al circuito de frenado.
4. La resistencia convierte la energía eléctrica en energía térmica.
5. La estructura de enfriamiento del gabinete elimina el calor generado.
Este proceso controlado de disipación de energía ayuda a mantener un funcionamiento estable durante ciclos frecuentes de aceleración, desaceleración y frenado de emergencia.
A diferencia de los gabinetes de resistencia de uso general, un gabinete de resistencia de frenado del inversor requiere una combinación precisa con el sistema de variador completo.
La selección incorrecta de la resistencia puede provocar:
- Par de frenado insuficiente
- Temperatura excesiva de la resistencia
- Vida útil reducida
- Funcionamiento inestable del inversor
- Reducción de la eficiencia de frenado
Dufew Electric evalúa las condiciones reales de trabajo antes de diseñar el gabinete de resistencia de frenado.
Los parámetros de selección clave incluyen:
| Factor de selección | Influencia en el diseño |
|---|---|
| Voltaje del inversor | Determina los requisitos de aislamiento y la configuración de resistencia. |
| Potencia del motor | Determina la capacidad de absorción de energía. |
| Frecuencia de frenado | Afecta el diseño térmico y la capacidad de la resistencia. |
| Carga de inercia | Determina el nivel de energía regenerativa. |
| Tiempo de frenado | Influye en la capacidad de sobrecarga |
| Ciclo de trabajo | Determina el funcionamiento continuo o intermitente. |
| Entorno de instalación | Afecta la estructura del gabinete y el método de enfriamiento. |
A través de una selección basada en ingeniería, Dufew Electric proporciona soluciones de resistencia de frenado que se adaptan a los requisitos de la aplicación real.
En equipos industriales pesados, los motores funcionan con frecuencia en condiciones de carga cambiantes.
Durante:
- Rápida desaceleración
- Parada de emergencia
- Descenso de cargas pesadas
- Ciclos frecuentes de arranque y parada.
el motor puede generar una importante energía regenerativa.
Sin un dispositivo eficaz de absorción de energía, esta energía se acumula en el bus de CC del inversor y provoca un aumento de tensión.
El gabinete de resistencia de frenado del inversor eléctrico Dufew proporciona una ruta de descarga controlada al convertir la energía eléctrica regenerativa en calor.
Los beneficios incluyen:
- Reducción de la fluctuación de voltaje del bus de CC
- Protección mejorada del inversor
- Rendimiento de frenado más estable
- Reducción del riesgo de apagado inesperado
Dufew Electric utiliza conjuntos de resistencias corrugadas modulares diseñados específicamente para aplicaciones de frenado dinámico, proporcionando un rendimiento confiable de absorción de energía en condiciones de frenado frecuente.
Los elementos de resistencia corrugados presentan una gran superficie de disipación de calor, alta densidad de potencia, rendimiento de resistencia estable e idoneidad para ciclos de frenado repetidos.
El gabinete integra múltiples módulos de resistencia a través de estructuras conductoras confiables y barras colectoras de cobre. Cada capa de resistencia está diseñada con conexiones eléctricas independientes, espacio dedicado para disipación de calor, estructuras conductoras reforzadas y protección de monitoreo de temperatura.
El diseño modular ofrece varias ventajas:
Múltiples módulos de resistencia distribuyen la energía de frenado de manera uniforme, lo que reduce el estrés térmico en los componentes individuales y mantiene un rendimiento de frenado estable durante el funcionamiento continuo.
La capacidad de la resistencia se puede personalizar según la potencia del motor, la frecuencia de frenado, las características de carga y los requisitos del ciclo operativo.
Si un módulo de resistencia requiere inspección o reemplazo, los técnicos pueden reparar la sección afectada sin reemplazar el gabinete completo, lo que reduce el tiempo y el costo de mantenimiento.
La gestión del calor es uno de los factores más importantes en el diseño de la resistencia de frenado. Durante los ciclos de frenado frecuentes, el aumento excesivo de temperatura puede provocar variaciones en el valor de la resistencia, reducción de la eficiencia de frenado, envejecimiento de los componentes y reducción de la vida útil.
Dufew Electric diseña soluciones de gestión térmica según las condiciones reales de funcionamiento. El gabinete puede incluir canales de flujo de aire optimizados, espacio de ventilación independiente, estructuras de enfriamiento de escape lateral, ventiladores de enfriamiento forzado y dispositivos de protección de temperatura.
Para salas de inversores e instalaciones eléctricas compactas, la refrigeración por escape lateral ayuda a reducir la circulación de aire caliente alrededor del equipo inversor, mejora la gestión térmica de la sala eléctrica y evita la acumulación de calor cerca de los gabinetes de control.
Las soluciones de refrigeración se pueden personalizar según la frecuencia de frenado, el espacio de instalación, los requisitos de funcionamiento continuo y las condiciones ambientales.
Diferentes sitios industriales tienen diferentes limitaciones de instalación. Dufew Electric admite estructuras de gabinetes personalizadas según los requisitos del cliente y las condiciones de aplicación.

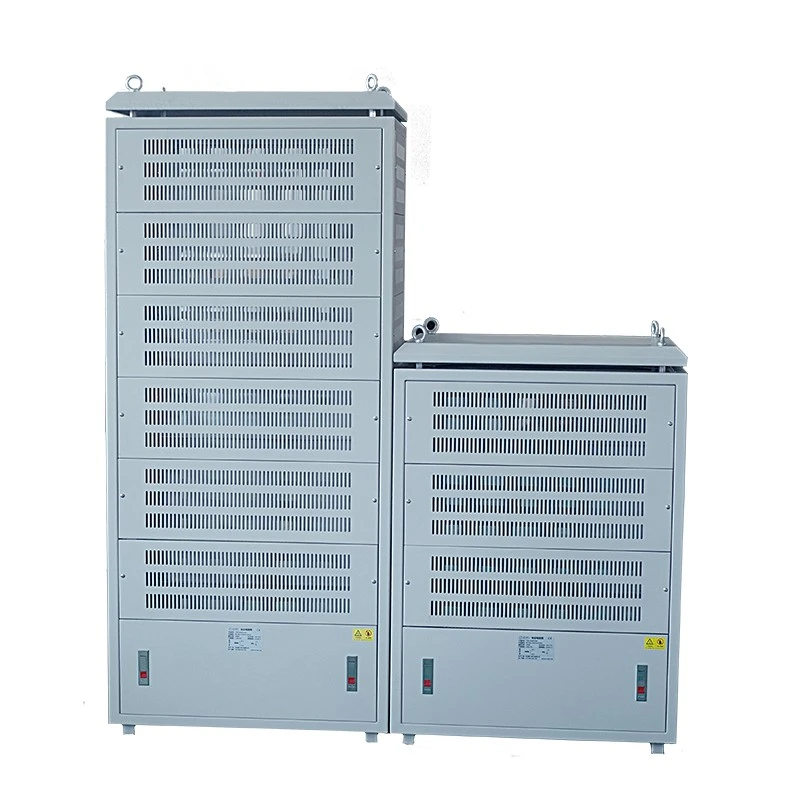

La instalación en el suelo es adecuada para salas eléctricas, áreas de control industrial, salas de equipos y salas de sistemas de accionamiento.
Sus ventajas incluyen fácil acceso para mantenimiento, estructura de instalación estable e idoneidad para grandes sistemas de energía.
La instalación de montaje lateral es adecuada para aplicaciones con espacio de instalación limitado, sistemas de equipos integrados y diseños eléctricos compactos.
Las opciones de personalización incluyen dimensiones del gabinete, dirección de entrada de cables, estructura de montaje y configuración de enfriamiento.
Los gabinetes de resistencia de frenado de Dufew están diseñados específicamente para sistemas de frenado de convertidor de frecuencia, absorción de energía regenerativa, control de desaceleración del motor y aplicaciones de frenado dinámico.
El sistema admite rangos de potencia de 20 KW a 500 KW y un voltaje de funcionamiento de hasta ≤3000 V, lo que lo hace adecuado para aplicaciones de inversores de potencia media y alta.
El gabinete adopta barras colectoras de cobre reforzadas, estructuras conductoras de acero inoxidable y diseños de cableado interno optimizados para mejorar la capacidad de transporte de corriente, reducir las pérdidas de conexión y mantener un funcionamiento estable con cargas elevadas.
El gabinete puede integrar interruptores de protección de temperatura, ventiladores de enfriamiento, terminales protectores y estructuras de gabinete personalizadas para mejorar la seguridad y confiabilidad durante el funcionamiento a largo plazo.
El gabinete de resistencia de frenado del inversor eléctrico Dufew se usa ampliamente en sistemas industriales que requieren un control confiable de energía regenerativa.
| Solicitud | Equipo | Requisito principal |
|---|---|---|
| Equipamiento portuario | Grúas, sistemas de elevación. | Frenado frecuente y absorción de energía de cargas pesadas. |
| Sistemas Mineros | Polipastos para minas, equipos de elevación | Control de carga de alta inercia y funcionamiento continuo. |
| Sistemas de ascensores | Ascensores industriales, plataformas elevadoras. | Ciclos repetidos de aceleración y frenado. |
| Industria siderúrgica | Laminadores, accionamientos pesados | Frenado regenerativo de alta frecuencia |
| Maquinaria Industrial | Grandes sistemas de motores | Operación estable del inversor |
| Sistemas de prueba | Plataformas de prueba de motores | Absorción de carga de resistencia controlada |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia de frenado del inversor |
| Solicitud | Sistema de frenado regenerativo VFD |
| Elemento de resistencia | Resistencia corrugada |
| Rango de potencia | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar de referencia | ES-5792 |
Ejemplo: CRC 100KW 2.7R J
| Código | Descripción |
|---|---|
| CDN | Gabinete de resistencia de frenado |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Precisión de resistencia (K=±10%, J=±5%, H=±3%) |
Antes del envío, Dufew Electric realiza pruebas eléctricas y mecánicas para verificar la confiabilidad del producto.
| Artículo de prueba | Condición de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación cíclica | >9000h |
| Prueba de calor húmedo | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55 ℃, 55 ℃, 155 ℃ ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
Cada aplicación de frenado VFD tiene diferentes condiciones operativas y requisitos de rendimiento. Dufew Electric proporciona evaluación de ingeniería y soluciones personalizadas basadas en parámetros específicos del sistema, condiciones de instalación y entornos operativos.
La configuración de la resistencia de frenado está diseñada de acuerdo con los parámetros clave del sistema de accionamiento, incluido el voltaje del inversor, la potencia del motor, la frecuencia de frenado, el tiempo de frenado y el ciclo de trabajo.
Los requisitos de instalación se consideran cuidadosamente para garantizar un diseño adecuado del gabinete y un funcionamiento confiable, incluidas las dimensiones del gabinete, los requisitos de refrigeración, el entorno interior o exterior y los requisitos de conexión de cables.
Las diferentes condiciones de funcionamiento requieren diferentes soluciones de frenado, como frenado continuo, parada de emergencia y aplicaciones frecuentes de aceleración o desaceleración.
Con base en estos parámetros, Dufew Electric diseña configuraciones de resistencias de frenado y estructuras de gabinetes adecuadas para cumplir con los diferentes requisitos de las aplicaciones.
Dufew Electric integra la fabricación de elementos de resistencia, el ensamblaje de gabinetes, el diseño térmico, las pruebas eléctricas y el soporte de ingeniería para brindar soluciones completas de resistencias de frenado.
Esta capacidad de fabricación integrada ayuda a garantizar una calidad constante del producto desde la producción de componentes hasta la entrega final.
El proceso de ensamblaje de resistencias incluye la producción de elementos de resistencia corrugados, verificación de resistencia y ensamblaje de conexiones eléctricas para garantizar un rendimiento estable.
La integración del gabinete incluye la instalación de la capa de resistencia, el ensamblaje de la barra colectora de cobre, la instalación de los componentes de protección y la integración del sistema de enfriamiento para un funcionamiento confiable.
Cada gabinete de resistencia de frenado se inspecciona para determinar la precisión de la resistencia, el rendimiento del aislamiento, la confiabilidad de la conexión eléctrica y la calidad del ensamblaje mecánico antes de la entrega.
Dufew Electric sigue procedimientos estructurados de gestión de calidad para garantizar un rendimiento constante del producto y un funcionamiento confiable.
Los documentos de calidad incluyen:

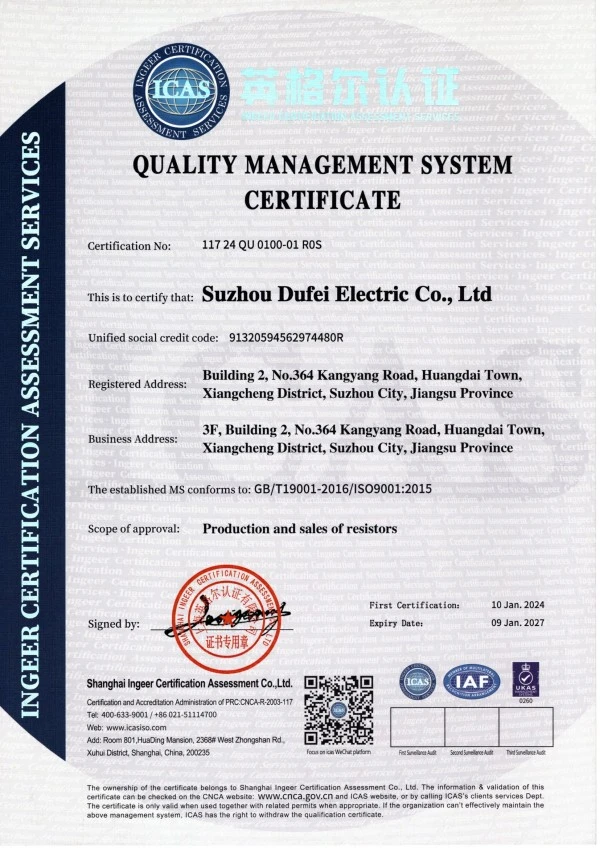

- Certificación del Sistema de Gestión de Calidad ISO9001

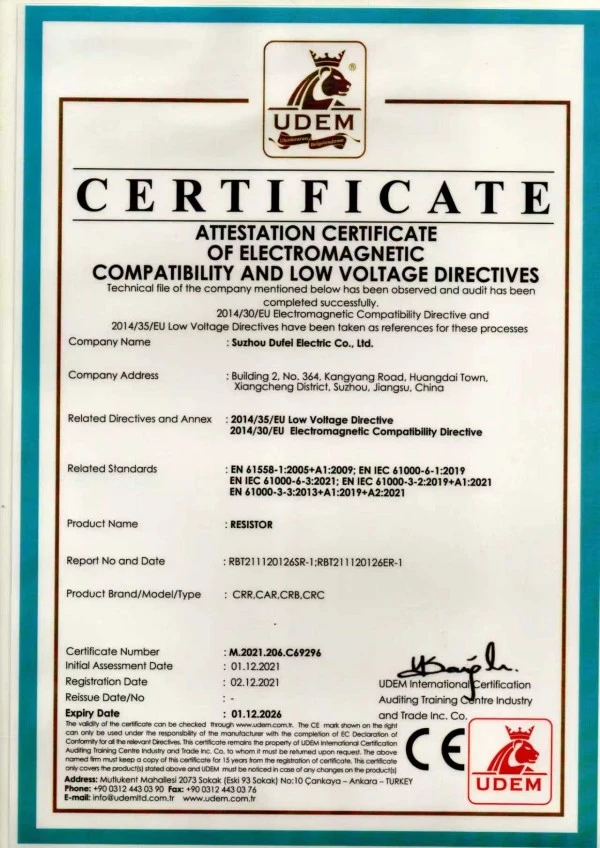

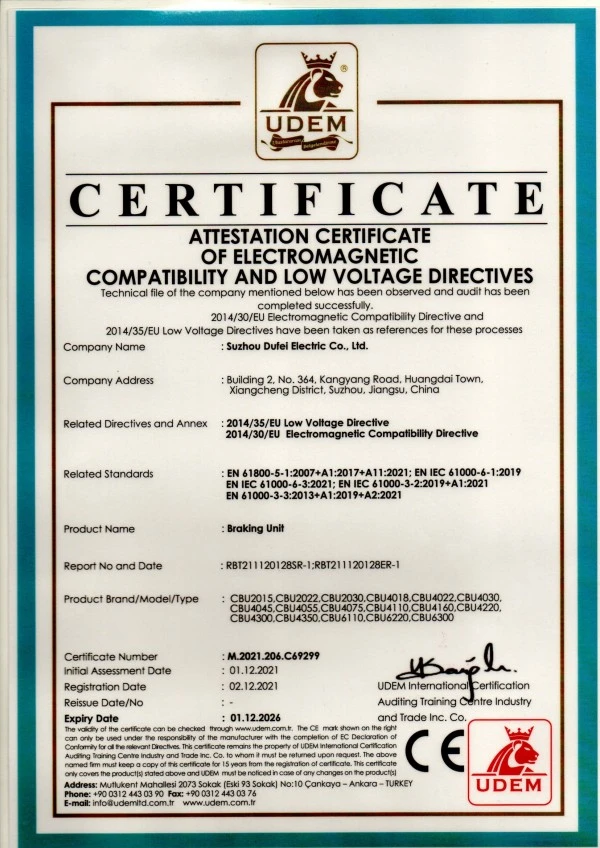

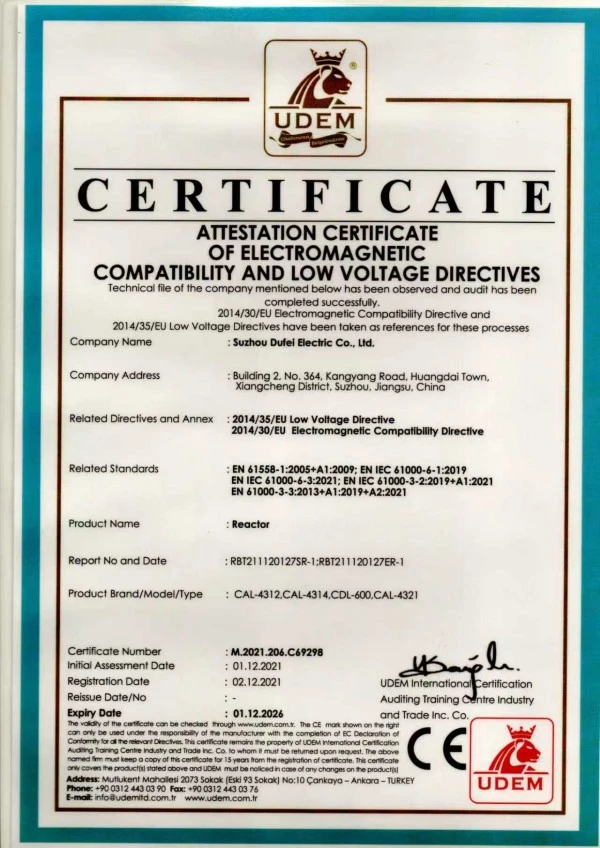

- Certificación CE
- Informes de pruebas de productos
- Registros de inspección de fábrica
Se pueden proporcionar documentos técnicos e informes de inspección de acuerdo con los requisitos específicos del proyecto.
Dufew Electric proporciona preparación profesional para el transporte de equipos eléctricos industriales, garantizando que cada gabinete de resistencia de frenado esté adecuadamente protegido durante el envío y listo para su instalación después de la entrega.
El proceso de embalaje incluye embalaje de madera estándar de exportación, protección contra la humedad, estructuras de fijación interna y etiquetas de identificación del producto para mejorar la seguridad del transporte.
Antes del envío, los ingenieros confirman detalles importantes como las dimensiones del gabinete, el peso del producto, los requisitos de elevación y la información de instalación para ayudar a garantizar una instalación y puesta en servicio sin problemas en el sitio del cliente.
Durante la desaceleración del motor, la energía regenerativa aumenta el voltaje del bus de CC del inversor. El gabinete de resistencia de frenado absorbe y convierte este exceso de energía en calor, lo que ayuda a prevenir fallas de sobretensión del inversor y a mantener el funcionamiento estable del sistema.
La selección depende de múltiples factores, incluido el voltaje del inversor, la potencia del motor, la frecuencia de frenado, la inercia de la carga, el tiempo de frenado, el valor de resistencia y el ciclo de trabajo. Estos parámetros determinan la configuración de resistencia y el diseño térmico adecuados.
Sí. Dufew Electric diseña gabinetes de resistencias de frenado de acuerdo con los parámetros eléctricos y los requisitos de la aplicación en lugar de marcas de inversores específicas, lo que permite la compatibilidad con diferentes sistemas VFD.
Sí. La estructura modular de resistencia corrugada y el diseño de gestión térmica optimizada están desarrollados para ciclos repetidos de aceleración y frenado, lo que los hace adecuados para aplicaciones industriales exigentes.
Sí. Dufew Electric ofrece soluciones personalizadas según los diferentes requisitos del sistema, incluida la potencia nominal, el valor de resistencia, el nivel de voltaje, las dimensiones del gabinete, el diseño de enfriamiento y la estructura de instalación.
Para proporcionar una solución adecuada, los clientes deben proporcionar detalles de la aplicación, como el voltaje del inversor, la potencia del motor, la frecuencia de frenado, el ciclo de trabajo, el entorno de instalación y el valor de resistencia requerido.
Sí. Dufew Electric proporciona evaluaciones de ingeniería, documentos técnicos, informes de pruebas y soluciones de resistencias de frenado personalizadas para respaldar diferentes proyectos industriales.
Los diferentes sistemas VFD requieren diferentes configuraciones de resistencia de frenado. Dufew Electric ofrece soluciones personalizadas de gabinetes de resistencia de frenado del inversor basadas en los parámetros del inversor, las características del motor, los requisitos de frenado, las condiciones de instalación y las necesidades de gestión térmica.
Con capacidad profesional de fabricación de resistencias, soporte de ingeniería y procedimientos de prueba completos, Dufew Electric ayuda a los clientes industriales a desarrollar sistemas de frenado regenerativo confiables con un rendimiento estable.
Póngase en contacto con Dufew Electric con su inversor y los requisitos de aplicación para recibir una solución de gabinete de resistencia de frenado adecuada.
