Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

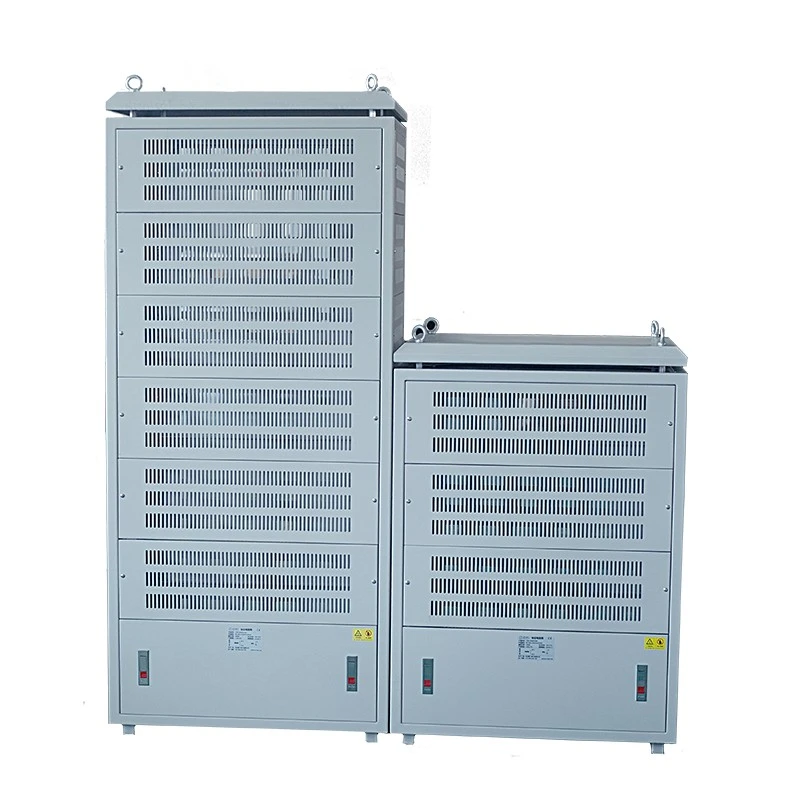

El gabinete de resistencia eléctrica corrugada Dufew es un conjunto de resistencia de alta potencia montado en el piso diseñado para aplicaciones que requieren una disipación de energía eléctrica estable y eficiente.
A diferencia de las cajas de resistencias convencionales, el gabinete adopta una estructura modular de múltiples capas, donde múltiples unidades de resistencias corrugadas están conectadas a través de barras conductoras de acero inoxidable y barras colectoras de cobre. Este diseño mejora la capacidad de expansión de energía, la distribución de calor, la eficiencia del mantenimiento y la confiabilidad operativa.
El gabinete de resistencias admite:
- Potencia nominal: 20KW-500KW
- Voltaje de funcionamiento: ≤3000V
- Rango de resistencia: 0,01Ω-1KΩ
- Valores de resistencia personalizados y configuraciones de gabinete.
- Opciones de enfriamiento natural o enfriamiento por aire forzado
El gabinete de resistencia corrugado está diseñado para sistemas de frenado industriales que requieren absorción de energía de alta capacidad y operación estable en condiciones de trabajo exigentes. Con potencias nominales de 20 KW a 500 KW, es adecuado para sistemas inversores de media y alta tensión, ciclos de frenado frecuentes y aplicaciones de descarga de alta energía.
La conexión de la barra colectora de cobre reforzado mejora la capacidad de transporte de corriente al tiempo que reduce las pérdidas eléctricas durante la operación, lo que ayuda a mantener un rendimiento confiable en entornos de servicio pesado, como sistemas de elevación de grúas, equipos de manipulación portuaria, maquinaria de minería, líneas de producción de acero y sistemas de accionamiento de motores grandes.
Dufew Electric adopta una estructura modular de múltiples capas para mejorar la confiabilidad del sistema y simplificar el mantenimiento. Cada capa de resistencia está diseñada con conexiones eléctricas independientes, canales de flujo de aire dedicados y capacidad de aislamiento de fallas individuales, lo que permite a los técnicos inspeccionar o reemplazar secciones específicas sin afectar el sistema completo.
El diseño modular también proporciona opciones flexibles de expansión de capacidad, lo que permite ajustar la configuración de la resistencia según los diferentes requisitos de energía, ciclos de frenado y futuras actualizaciones del sistema. En comparación con las cajas de resistencias tradicionales, esta estructura ayuda a reducir el tiempo de inactividad por mantenimiento y mejorar la disponibilidad del equipo.
El elemento de resistencia corrugado adopta una estructura de devanado optimizada para reducir la inductancia parásita y mejorar la respuesta dinámica durante las operaciones de frenado a alta velocidad. Este diseño ayuda a minimizar la interferencia electromagnética, reducir el impacto de los picos de voltaje y proporcionar una distribución de corriente más equilibrada para los sistemas de accionamiento basados en inversores.
Con una estabilidad eléctrica mejorada, la estructura de baja inductancia es adecuada para variadores de frecuencia, sistemas de frenado regenerativo y aplicaciones de control de motores de alta potencia donde se requiere una rápida absorción de energía y una protección confiable.
Los sistemas de resistencias de alta potencia generan un calor considerable durante la descarga de energía, lo que hace que una gestión térmica eficaz sea esencial para un funcionamiento continuo. Dufew Electric optimiza los canales de flujo de aire del gabinete y las estructuras de disipación de calor para mantener un rendimiento de temperatura estable durante ciclos de frenado de larga duración.
El sistema de refrigeración se puede configurar con ventilación natural, refrigeración por aire forzado mediante ventiladores industriales o soluciones de refrigeración personalizadas según el ciclo de trabajo y las condiciones de instalación. Los grandes canales de ventilación, la distribución uniforme del calor y las estructuras opcionales de protección contra el polvo ayudan a reducir los riesgos de sobrecalentamiento local y mejorar la confiabilidad operativa a largo plazo.
El Gabinete de Resistencias Corrugadas se compone principalmente de:
| Componente | Función |
|---|---|
| Resistencia enrollada de alambre corrugado | Convierte la energía eléctrica en energía térmica. |
| Barra conductora de acero inoxidable | Proporciona soporte mecánico y conexión eléctrica. |
| Barra colectora de cobre | Garantiza la transmisión de alta corriente. |
| Gabinete | Proporciona protección y estructura de instalación. |
| Sistema de enfriamiento | Elimina el calor generado durante el funcionamiento. |
| Dispositivo de protección de temperatura | Previene daños por sobrecalentamiento |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia corrugado |
| Potencia nominal | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3%, ±5%, ±10% |
| Grado de protección | IP20 / IP23 Opcional |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL 94V-2 |
| Estándar | ES-5792 |
| Método de enfriamiento | Enfriamiento natural/enfriamiento por aire forzado |
Ejemplo: CRC 100KW 2.7R J
| Código | Descripción |
|---|---|
| CDN | Gabinete de resistencia corrugado |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Tolerancia de resistencia (K=±10%, J=±5%, H=±3%) |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA / 50 Hz / 60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal / 5S | Sin daños visibles |
| Vida de carga a largo plazo | Descarga de 10S, ciclo de intervalo de 90S | >9000h |
| Prueba de calor húmedo | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55℃ / 55℃ /155℃ | Sin daños anormales |
| Artículo de rendimiento | Condición de prueba | Requisito |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura ni daño |
| Resistencia a las vibraciones | 5-200 Hz, 1 g | Sin daños estructurales |
| Resistencia al calor de soldadura | 350±5℃ / 3S | Sin cambios anormales |
| Soldabilidad | 235±5℃ / 5S | Cobertura >95% |
Seleccionar una solución de resistencia de frenado adecuada requiere una evaluación exhaustiva de los parámetros eléctricos, las condiciones de frenado y los requisitos de instalación. Dufew Electric analiza el entorno de aplicación real para recomendar una configuración de resistencia adecuada que coincida con los requisitos de rendimiento del sistema.
La configuración de la resistencia debe seleccionarse de acuerdo con los parámetros clave del sistema de accionamiento, incluida la potencia nominal del motor, el modelo del inversor, el voltaje del bus de CC y la corriente nominal. Estos factores determinan la capacidad de absorción de energía requerida y la compatibilidad eléctrica con el sistema de frenos.
Diferentes aplicaciones generan diferentes niveles de energía de frenado. Las consideraciones importantes incluyen la frecuencia de frenado, la duración del frenado, la energía generada durante la desaceleración y los requisitos del ciclo de trabajo. Las aplicaciones con aceleraciones y desaceleraciones frecuentes suelen requerir una mayor capacidad térmica y un rendimiento de refrigeración más confiable.
El valor de resistencia debe coincidir con las especificaciones del inversor, el par de frenado requerido y la corriente máxima permitida para garantizar una disipación de energía efectiva sin afectar las funciones de protección del sistema.
Las condiciones de instalación afectan directamente la estructura del gabinete y el diseño de enfriamiento. Durante la selección se deben considerar factores como la instalación interior o exterior, la temperatura ambiente, las condiciones de ventilación y los requisitos de protección.
Con base en estos parámetros de aplicación, Dufew Electric brinda soporte de ingeniería personalizado para ayudar a los clientes a seleccionar configuraciones de resistencia adecuadas para diferentes sistemas de frenado industriales.
El gabinete de resistencia eléctrica corrugada Dufew está diseñado para aplicaciones industriales que requieren una absorción de energía confiable y un rendimiento de frenado estable. Se utiliza comúnmente en sistemas inversores de media y alta tensión, grúas y equipos de elevación, ascensores, laminadores, maquinaria de minería, sistemas de manipulación portuaria, cintas transportadoras, plataformas de prueba de motores y otras aplicaciones de gestión de energía industrial.
| Comparación | Gabinete de resistencia corrugado | Caja de resistencia convencional |
|---|---|---|
| Capacidad de energía | Hasta 500 KW | Generalmente rango de potencia más bajo |
| Capacidad de voltaje | Hasta 3000V | Principalmente aplicaciones de bajo voltaje. |
| Estructura | Diseño modular multicapa | Estructura única integrada |
| Mantenimiento | Reemplazo de módulo individual | mantenimiento completo de la unidad |
| Enfriamiento | Diseño de flujo de aire optimizado | Disipación de calor limitada |
| Solicitud | Sistemas industriales pesados | Equipos pequeños y medianos. |
Capacidad de fabricación profesional de electrónica de potencia
Dufew Electric se especializa en resistencias de potencia industriales, sistemas de frenado, reactores, transformadores y soluciones de control de potencia.
Con procesos de fabricación profesionales y capacidades de prueba eléctrica, Dufew Electric ofrece soluciones confiables de gabinetes de resistencias para clientes industriales globales.
Dufew Electric ofrece soluciones profesionales de embalaje y transporte para productos de gabinetes de resistencia corrugada.
Cada gabinete está embalado de forma segura con cajas de madera estándar de exportación, estructuras de fijación reforzadas y materiales de protección contra la humedad para garantizar una entrega segura durante el transporte a larga distancia.
Los métodos de envío disponibles incluyen:
- Transporte Marítimo: Adecuado para pedidos internacionales de gran volumen y equipos industriales pesados.
- Transporte Terrestre: Disponible para entrega nacional y transporte de fábrica a sitio.
- Transporte ferroviario: Adecuado para el envío transfronterizo de equipos industriales.
- Transporte Aéreo: Disponible para pedidos urgentes de pequeño tamaño o de reposición.
Antes del envío, cada gabinete de resistencia corrugada se inspecciona, se empaqueta de forma segura y se prepara de acuerdo con los requisitos de transporte internacional.
Dufew Electric se centra en resistencias industriales, sistemas de frenado, reactores, transformadores y soluciones de control de potencia.
Los valores de resistencia, potencias nominales, estructuras de gabinetes y requisitos de instalación se pueden personalizar según las necesidades del proyecto.
La estricta selección de materiales, el control de fabricación y los procedimientos de prueba garantizan un funcionamiento estable en entornos industriales hostiles.
Dufew Electric brinda soporte a clientes, distribuidores y usuarios industriales OEM en todo el mundo con servicio técnico profesional y soporte de entrega.
Dufew Electric sigue estrictos procedimientos de control de calidad durante todo el proceso de fabricación, incluida la inspección de materiales, pruebas eléctricas y la inspección del producto final.
Nuestros productos de gabinetes de resistencia corrugados están respaldados por:
- Certificación del Sistema de Gestión de Calidad ISO 9001
- Certificación CE
- Informes de prueba de productos
- Registros de pruebas de rendimiento eléctrico
Estas certificaciones y documentos de calidad garantizan un rendimiento, seguridad y cumplimiento confiables para aplicaciones industriales globales.
Este producto se utiliza principalmente para la disipación de energía de alta potencia en sistemas de frenado industriales, aplicaciones de inversores y equipos de accionamiento de motores. Absorbe la energía regenerativa generada durante la desaceleración del motor para ayudar a proteger los sistemas electrónicos de potencia contra problemas de sobretensión.
Dufew Electric ofrece soluciones personalizadas con potencias nominales de 20 KW a 500 KW según los diferentes requisitos de aplicaciones industriales, incluida la frecuencia de frenado, las necesidades de absorción de energía y las condiciones de funcionamiento.
Sí. Dufew Electric puede personalizar los valores de resistencia, la capacidad de potencia, las dimensiones del gabinete, los métodos de enfriamiento y las estructuras de instalación según requisitos técnicos específicos.
Se aplica ampliamente en grúas, ascensores, equipos de minería, laminadores, maquinaria portuaria, transportadores y otros sistemas industriales de servicio pesado que requieren una absorción de energía confiable.
Dufew Electric aplica un diseño de resistencia de baja inductancia, conexiones de barras colectoras de cobre, sistemas de protección de temperatura y estrictos procedimientos de inspección de calidad para mantener un rendimiento estable durante el funcionamiento a largo plazo.
Sí. Dufew Electric ofrece soluciones de electrónica de potencia personalizadas para clientes OEM, distribuidores y usuarios industriales de todo el mundo, incluido soporte técnico y comunicación de proyectos.
El diseño de refrigeración se puede configurar con ventilación natural o refrigeración por aire forzado mediante ventiladores industriales según la generación de calor, el ciclo de trabajo y el entorno de instalación.
