Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

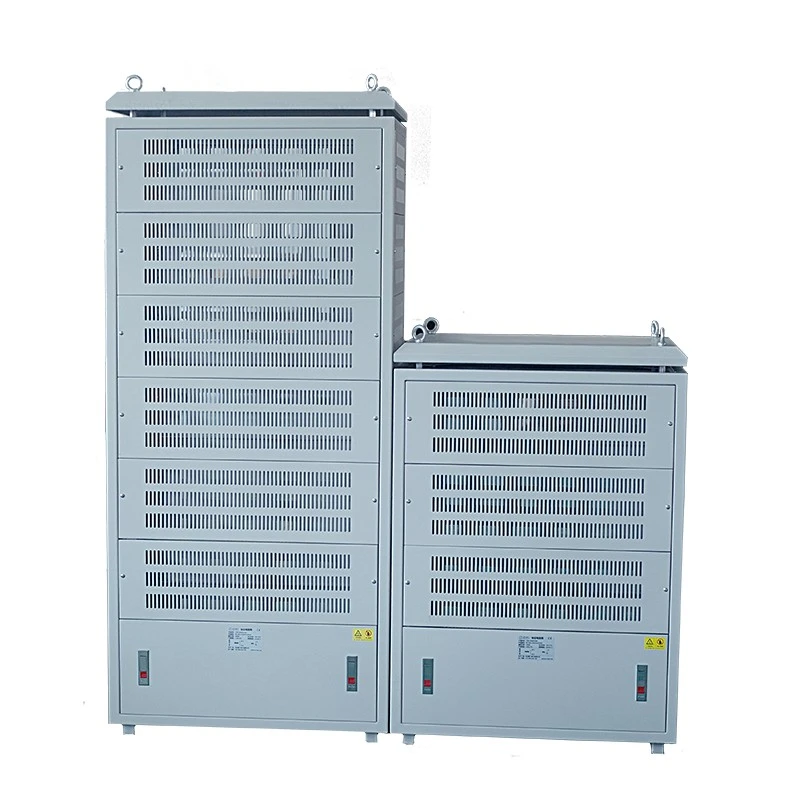

El gabinete de resistencia tubular eléctrica Dufew está diseñado para resolver estos desafíos mediante el uso de elementos de resistencia tubular sellados de acero inoxidable como componentes centrales de calentamiento.
El cable de resistencia se enrolla con precisión dentro del tubo de acero inoxidable y se rellena con material aislante de óxido de magnesio de alta densidad, formando una estructura calefactora sellada con:
- Mejor protección del medio ambiente
- Resistencia mecánica mejorada
- Rendimiento de resistencia estable
- Distribución uniforme del calor
Se ensamblan múltiples elementos de resistencia tubular en capas de resistencia a través de estructuras conductoras de acero inoxidable, mientras que barras colectoras de cobre conectan cada capa para formar un sistema completo de resistencia de alta potencia.
El gabinete soporta:
| Parámetro | Especificación |
|---|---|
| Rango de potencia | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
Dufew Electric proporciona configuraciones personalizadas según:
- Requisitos de energía
- Valor de resistencia
- Nivel de voltaje
- Entorno de instalación
- Requisitos de refrigeración
- Dimensiones del gabinete
Los elementos de resistencia abiertos tradicionales pueden verse afectados por la humedad, el polvo y los ambientes corrosivos durante el funcionamiento a largo plazo.
Los elementos de resistencia tubular Dufew utilizan una estructura de tubo de acero inoxidable sellada para proteger los cables de resistencia internos de la exposición ambiental.
El relleno aislante de óxido de magnesio proporciona:
- Aislamiento eléctrico
- Conducción térmica eficiente
- Transferencia de calor estable
- Reducción de la influencia de la humedad.
En comparación con las estructuras de resistencia expuestas, las resistencias tubulares brindan mayor confiabilidad para:
- Equipo exterior
- Aplicaciones costeras
- Sistemas industriales pesados
- Ambientes con mucho polvo
| Artículo de comparación | Gabinete de resistencia tubular | Estructura de resistencia convencional |
|---|---|---|
| Protección ambiental | El tubo de acero inoxidable sellado protege los componentes internos | Más sensible a la humedad, el polvo y la contaminación. |
| Resistencia mecánica | Estructura de tubo metálico de alta resistencia con resistencia a vibraciones. | Menor protección contra impactos mecánicos. |
| Transferencia de calor | Conducción térmica uniforme a través de estructura tubular. | Mayor riesgo de calentamiento desigual |
| Estabilidad del servicio | Adecuado para funcionamiento industrial continuo | Rendimiento afectado más por el entorno |
| Aplicaciones típicas | Puertos, minería, plantas químicas, equipo pesado. | Aplicaciones generales en interiores |
Para aplicaciones que requieren un funcionamiento estable en condiciones difíciles, la tecnología de resistencia tubular proporciona una solución más confiable.
| Requisito | Configuración recomendada |
|---|---|
| Instalación al aire libre | Resistencia tubular sellada con diseño de protección mejorada |
| Ambiente de alta humedad | Elemento tubular de acero inoxidable con estructura resistente a la humedad. |
| Equipos de vibración pesada | Estructura de armario reforzada y protección mecánica. |
| Operación continua | Diseño optimizado de flujo de aire y gestión térmica. |
| Requisito de resistencia personalizado | Múltiples combinaciones de resistencias tubulares |
Los equipos industriales pesados, incluidas grúas, sistemas de minería y grandes sistemas de accionamiento, a menudo funcionan bajo vibraciones continuas y tensión mecánica. Los elementos de resistencia tubular Dufew están diseñados con una construcción de tubos de acero inoxidable, estructuras selladas integradas y una fuerte protección mecánica para mejorar la durabilidad en entornos exigentes.
Esta estructura robusta ayuda a reducir las fallas causadas por la vibración del equipo, el impacto mecánico y el estrés del transporte, lo que la hace adecuada para aplicaciones donde se requiere una larga vida útil y confiabilidad operativa.
La distribución desigual de la temperatura puede acelerar el envejecimiento de la resistencia y afectar la estabilidad de la resistencia durante el funcionamiento a largo plazo. El diseño de resistencia tubular mejora el rendimiento térmico a través de tubos metálicos de alta conductividad térmica, materiales de transferencia de calor de óxido de magnesio y disposiciones optimizadas del flujo de aire.
Dentro del gabinete, cada capa de resistencia está diseñada con un espacio de flujo de aire independiente para reducir la acumulación de calor y lograr una distribución de temperatura más uniforme, lo que ayuda a mantener valores de resistencia estables durante el funcionamiento continuo.
El gabinete de resistencia tubular Dufew adopta un diseño de conjunto de resistencia en capas para mejorar la eficiencia del mantenimiento y la confiabilidad del sistema.
Cada capa de resistencia incluye conexiones conductoras independientes, rutas de flujo de aire dedicadas y monitoreo de temperatura para facilitar el aislamiento de fallas y el mantenimiento simplificado.
Cuando una sección de resistencia requiere inspección, se puede realizar el mantenimiento en el módulo afectado sin quitar todo el gabinete, lo que ayuda a reducir el tiempo de inactividad del equipo.
La estructura de tubo metálico completamente sellada brinda protección contra la humedad, el polvo y la contaminación por aceite, lo que la hace adecuada para entornos industriales exigentes.
El uso de relleno aislante de óxido de magnesio de alta densidad mejora la conducción térmica, reduce los riesgos de sobrecalentamiento y respalda el rendimiento estable de la resistencia durante el funcionamiento continuo.
Con una construcción de tubo de acero inoxidable y una resistencia mejorada a las vibraciones, la estructura de resistencia es adecuada para equipos industriales pesados y condiciones de operación duras.
Se pueden configurar múltiples combinaciones de resistencias tubulares según los requisitos de la aplicación, admitiendo una capacidad de potencia de hasta 500 KW y valores de resistencia personalizados.
El gabinete está disponible con grados de protección estándar IP20/IP23, mientras que se pueden proporcionar niveles de protección más altos según los requisitos específicos del proyecto.
El gabinete de resistencia tubular eléctrica Dufew está diseñado para sistemas industriales que requieren un rendimiento confiable de la resistencia en condiciones operativas exigentes.
| Solicitud | Equipo típico | Desafíos ambientales | Beneficios de la resistencia tubular |
|---|---|---|---|
| Equipos portuarios y marinos | Grúas portuarias, sistemas de elevación, equipos costeros. | Niebla salina, humedad, vibración. | Resistencia a la corrosión y durabilidad mecánica. |
| Equipo de minería | Sistemas de elevación, accionamientos para cargas pesadas | Polvo, vibración, funcionamiento continuo | Estructura sellada y rendimiento estable. |
| Industria química | Líneas de producción, sistemas de accionamiento industriales. | Humedad y contaminación | Mejor protección del medio ambiente |
| Pruebas de almacenamiento de energía | Estaciones de prueba al aire libre, sistemas de energía. | Cambios de temperatura y funcionamiento de larga duración. | Rendimiento térmico estable |
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia tubular |
| Elemento calefactor | Resistencia tubular de acero inoxidable |
| Rango de potencia | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar de referencia | ES-5792 |
Ejemplo: CRC 100KW 2.7R J
| Código | Descripción |
|---|---|
| CDN | Gabinete de resistencia tubular |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Precisión de resistencia (K=±10%, J=±5%, H=±3%) |
Dufew Electric realiza verificaciones eléctricas y mecánicas para garantizar el rendimiento confiable del producto antes de la entrega.
| Artículo de prueba | Condición de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación de ciclo | >9000h |
| Prueba de calor húmedo | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55 ℃, 55 ℃, 155 ℃ ciclos | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
| Artículo de prueba | Condición | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales |
Antes de seleccionar un gabinete de resistencia tubular, los clientes deben considerar el entorno operativo, los requisitos eléctricos y las condiciones de instalación para garantizar que la configuración de la resistencia coincida con la aplicación real.
La selección debe considerar la ubicación de la instalación, las condiciones de humedad, la exposición al polvo o la corrosión y los requisitos de vibración para garantizar un funcionamiento confiable en diferentes condiciones industriales.
Se requieren parámetros eléctricos clave, incluida la potencia nominal, el voltaje de trabajo, el valor de resistencia y el ciclo de trabajo, para determinar una configuración de resistencia adecuada.
Se deben considerar las dimensiones del gabinete, el método de enfriamiento, la dirección de conexión de los cables y el espacio de mantenimiento para lograr una instalación adecuada y una operación conveniente.
Dufew Electric evalúa estos parámetros y recomienda configuraciones de resistencias tubulares adecuadas en función de las condiciones de aplicación reales.
Dufew Electric es un fabricante profesional de componentes electrónicos de potencia en China, que integra fabricación de resistencias, ensamblaje de gabinetes, pruebas eléctricas y soporte de ingeniería personalizado para brindar soluciones confiables de resistencias industriales.
El proceso de fabricación incluye bobinado de alambre de resistencia de precisión, relleno de óxido de magnesio, sellado de tubos de acero inoxidable, pruebas de rendimiento eléctrico e integración del gabinete para garantizar un rendimiento estable del producto.
La tecnología de bobinado de precisión garantiza valores de resistencia precisos y un rendimiento eléctrico constante.
El relleno de óxido de magnesio de alta calidad proporciona aislamiento eléctrico y conducción térmica eficiente para un funcionamiento estable.
La estructura de tubo de acero inoxidable sellada mejora la resistencia mecánica y la protección contra entornos industriales hostiles.
Los procedimientos de prueba verifican la precisión de la resistencia, el rendimiento del aislamiento y la confiabilidad operativa antes del ensamblaje final.
La integración del gabinete incluye la instalación de una capa de resistencia, un ensamblaje de conexión conductora, una instalación de protección de temperatura y un ensamblaje estructural completo.
Antes del envío, cada gabinete se inspecciona para determinar la precisión del valor de resistencia, la confiabilidad de la conexión eléctrica, la calidad del ensamblaje mecánico y el cumplimiento de las especificaciones del producto.
Dufew Electric sigue procedimientos estructurados de control de calidad para garantizar un rendimiento confiable del producto y estándares de fabricación consistentes.
Los documentos de calidad incluyen la certificación del sistema de gestión de calidad ISO9001, la certificación CE, informes de pruebas de productos y registros de inspección de fábrica.
Se pueden proporcionar documentos técnicos e informes de calidad de acuerdo con los requisitos específicos del proyecto.
Dufew Electric prepara gabinetes de resistencias tubulares de acuerdo con los requisitos de transporte industrial para garantizar una entrega segura y una instalación sin problemas.
El embalaje incluye embalaje estándar de exportación, protección contra la humedad, refuerzo interno y etiquetas de identificación del producto.
Antes del envío, los ingenieros confirman detalles importantes como las dimensiones del gabinete, el peso, los puntos de elevación y los requisitos de instalación para respaldar una instalación eficiente después de la entrega.
Las resistencias tubulares utilizan una estructura de acero inoxidable sellada con una mejor protección contra la humedad, el polvo, la corrosión y la vibración, lo que las hace adecuadas para entornos industriales exigentes.
Sí. La configuración de protección, la estructura del gabinete y el diseño de enfriamiento se pueden personalizar según las diferentes condiciones de instalación y requisitos ambientales.
Sí. Dufew Electric admite la personalización de potencia, resistencia, voltaje, dimensiones del gabinete y estructuras de instalación de acuerdo con los requisitos de la aplicación específica.
Se utiliza comúnmente en puertos, equipos de minería, sistemas de producción de productos químicos, maquinaria pesada, instalaciones de prueba de almacenamiento de energía y otras aplicaciones industriales.
El tubo de acero inoxidable sellado protege los componentes internos al tiempo que proporciona una transferencia térmica estable, una fuerte protección mecánica y un rendimiento confiable en condiciones operativas adversas.
Sí. El diseño respalda el funcionamiento industrial continuo mediante una gestión térmica optimizada, un diseño de flujo de aire y una protección confiable de los componentes.
Los clientes deben proporcionar detalles clave de la aplicación, incluida la potencia nominal, el voltaje, el valor de resistencia, el entorno operativo, el ciclo de trabajo y los requisitos de instalación.
Sí. Se pueden proporcionar especificaciones, registros de pruebas y documentos de calidad de acuerdo con los requisitos específicos del proyecto.
Tubular Resistor Cabinet es una solución de resistencia personalizada diseñada para aplicaciones con diferentes requisitos eléctricos y ambientales.
Dufew Electric ofrece soluciones basadas en la potencia nominal, los requisitos de voltaje, la configuración de resistencia, el entorno operativo y las condiciones de instalación.
Envíe los requisitos de su proyecto y los ingenieros de Dufew Electric recomendarán una configuración de resistencia y un diseño de gabinete adecuados.
