Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.
Cuando los equipos eléctricos requieren verificación de rendimiento antes de su instalación o producción en masa, es esencial una fuente de carga estable y controlable.

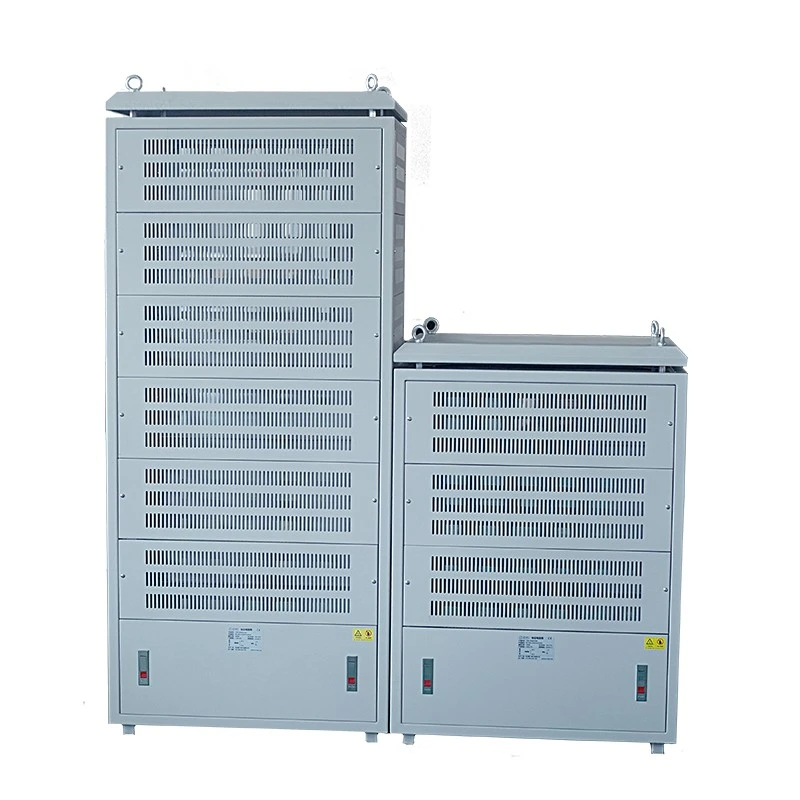

El gabinete de resistencia de carga eléctrica Dufew proporciona una solución práctica al simular cargas operativas reales a través de elementos de resistencia secos. Convierte la energía eléctrica en calor a través de módulos de resistencia, lo que permite a los ingenieros evaluar la capacidad de salida del equipo, el rendimiento de sobrecarga, el aumento de temperatura y la estabilidad operativa a largo plazo.
A diferencia de los sistemas de resistencia de frenado que manejan principalmente energía regenerada durante la desaceleración del motor, este producto está desarrollado para simulación de carga continua y pruebas de confiabilidad.
El gabinete adopta múltiples grupos de resistencias independientes con diseño de conmutación modular. Los usuarios pueden ajustar diferentes combinaciones de carga según los requisitos de prueba, incluidas cargas ligeras, cargas nominales y condiciones de sobrecarga.
El sistema soporta:
- Rango de potencia: 20KW-500KW
- Voltaje de funcionamiento: ≤3000V
- Rango de resistencia: 0,01Ω-1KΩ
- Precisión de resistencia: ±3% / ±5% / ±10%
Dufew Electric proporciona configuraciones personalizadas según los parámetros del equipo probado, la duración de la prueba, el entorno de instalación y los requisitos de carga.
Antes de instalar o entregar generadores, sistemas UPS, sistemas de almacenamiento de energía o convertidores de potencia para su producción en masa, los fabricantes deben verificar si el equipo puede funcionar de manera segura y confiable en diferentes condiciones de carga.
Las pruebas sin carga por sí solas no pueden revelar problemas como capacidad de salida insuficiente, aumento excesivo de temperatura, conversión de energía inestable, fallas del sistema de protección o riesgos de confiabilidad a largo plazo.
Una carga resistiva controlada permite a los ingenieros simular condiciones operativas reales en un entorno de prueba seguro. El gabinete de resistencia de carga eléctrica Dufew ayuda a los usuarios a evaluar el rendimiento del equipo mediante pruebas de carga baja, pruebas de carga nominal, pruebas continuas de carga completa y pruebas de sobrecarga de corta duración, lo que ayuda a identificar problemas potenciales antes de la implementación.
Utiliza elementos de resistencia de alta potencia para convertir la energía eléctrica en energía térmica controlada durante las pruebas del equipo.
Durante el proceso de prueba, el equipo probado suministra energía eléctrica al gabinete y los módulos de resistencia consumen energía de acuerdo con los valores de resistencia configurados. Luego, el calor generado se elimina a través del sistema de enfriamiento, lo que permite a los ingenieros analizar el rendimiento del equipo bajo diferentes condiciones de carga.
La estructura de resistencia modular permite combinaciones de carga flexibles sin reemplazar el equipo de prueba de potencia fija, lo que admite diversas condiciones de prueba, como operación con carga baja, operación con carga nominal, operación continua con carga completa y simulación de sobrecarga de corto tiempo.
Seleccionar un armario de carga adecuado requiere más que elegir una potencia nominal. La configuración correcta depende del equipo probado, las condiciones operativas y los objetivos de prueba específicos.
La capacidad de carga debe coincidir con los requisitos de potencia de salida del equipo probado, incluida la potencia nominal del generador, la capacidad del UPS, la potencia nominal del PCS y la potencia de salida del inversor.
Por ejemplo, un proyecto de prueba de generador de 500 KW puede requerir un gabinete de carga configurado de acuerdo con el porcentaje de prueba, la duración y las condiciones de operación reales.
Diferentes equipos requieren diferentes configuraciones eléctricas. Los clientes deben proporcionar requisitos de prueba de CA o CC, voltaje de trabajo y requisitos de frecuencia cuando corresponda.
Dufew Electric puede personalizar el gabinete según diferentes condiciones de voltaje y requisitos de prueba.
Diferentes propósitos de prueba requieren diferentes perfiles de carga. Los factores clave incluyen los pasos de carga requeridos, el tiempo de operación continua, los requisitos de sobrecarga y la duración de la prueba de envejecimiento.
Un gabinete diseñado para verificación de corta duración puede requerir una configuración diferente a la utilizada para pruebas de confiabilidad de larga duración.
El entorno de instalación afecta directamente la estructura del gabinete y el diseño de enfriamiento. Los factores importantes incluyen la instalación interior o exterior, el espacio disponible, las condiciones de ventilación y los requisitos de transporte.
Dufew Electric evalúa estos factores antes de recomendar una estructura y configuración adecuadas.
Diferentes proyectos de prueba requieren diferentes niveles de carga. Dufew Electric diseña el gabinete con múltiples ramas de resistencia independientes, lo que permite combinaciones de carga flexibles según los requisitos de prueba.
Este diseño permite conmutar múltiples secciones de potencia de forma independiente, crea diferentes niveles de carga sin reemplazar el equipo y mejora la eficiencia y repetibilidad de las pruebas.
Por ejemplo, un gabinete puede simular varias etapas de prueba en lugar de requerir múltiples dispositivos de carga de energía fija.
Los equipos de energía modernos incluyen varios tipos de salida, como generadores de CA, sistemas de CC, PCS de almacenamiento de baterías y convertidores de energía. El gabinete se puede configurar según diferentes requisitos de pruebas eléctricas.
Admite diferentes niveles de voltaje y aplicaciones de prueba de carga de CA/CC, lo que reduce la necesidad de equipos de prueba separados.
Las aplicaciones típicas incluyen pruebas de sistemas de almacenamiento de energía, verificación del rendimiento de UPS, pruebas de convertidores de energía y pruebas de carga de generadores.
Un sistema de prueba de carga confiable requiere más que valores de resistencia precisos. La estructura del gabinete también debe proporcionar un rendimiento eléctrico estable, una disipación de calor eficaz, un funcionamiento seguro y un mantenimiento conveniente.
El gabinete de resistencia de carga eléctrica Dufew integra módulos de resistencia, sistemas de enfriamiento, componentes de protección y ensamblaje de gabinete para brindar una solución completa de prueba de carga resistiva.
| Componente | Función |
|---|---|
| Módulos de resistencia de alta potencia | Convierta la energía eléctrica en calor controlado durante las pruebas. |
| Grupos de carga independientes | Proporciona ajuste de carga flexible para diferentes condiciones de prueba. |
| Sistema de enfriamiento | Elimina el calor generado y mantiene un funcionamiento estable |
| Componentes de protección | Mejorar la seguridad operativa durante condiciones anormales |
| Sistema de conexión eléctrica | Garantice una conexión confiable entre el equipo probado y el gabinete de carga |
| Gabinete | Proporciona protección mecánica e instalación interna organizada. |
La estructura modular permite a Dufew Electric personalizar el gabinete según:
- Capacidad de potencia requerida
- Valor de resistencia
- Tensión de trabajo
- Duración de la prueba
- Requisitos de instalación
Las pruebas de larga duración requieren un rendimiento de resistencia estable y un control del calor eficaz. El gabinete de resistencia de carga eléctrica Dufew adopta un diseño de gestión térmica separada para mejorar la estabilidad operativa durante las pruebas continuas.
El diseño incluye:
- Canales de flujo de aire independientes para diferentes grupos de carga
- Monitoreo individual de temperatura
- Protección independiente para cada sección de carga.
Esto ayuda a reducir la interacción de calor entre grupos de resistencias, mejorar la consistencia de las pruebas y mantener valores de resistencia estables durante el funcionamiento a largo plazo.
El gabinete adopta una estructura modular diseñada para una inspección, mantenimiento y ajustes futuros convenientes.
Las características clave incluyen:
- Disposición de resistencia modular
- Ramas eléctricas independientes
- Disposición clara del cableado interno
- Paneles de mantenimiento accesibles.
Cuando una sección de carga requiere inspección, los técnicos pueden dar servicio al módulo específico sin desmontar completamente todo el gabinete, lo que ayuda a reducir el tiempo de mantenimiento y el tiempo de inactividad del equipo.
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Gabinete de resistencia de carga |
| Solicitud | Pruebas de equipos eléctricos y pruebas de envejecimiento |
| Rango de potencia | 20KW-500KW |
| Voltaje de trabajo | ≤3000V |
| Rango de resistencia | 0,01Ω-1KΩ |
| Precisión de resistencia | ±3% / ±5% / ±10% |
| Grado de protección | IP20/IP23 |
| Coeficiente de temperatura | ≤300 ppm/℃ |
| Grado retardante de llama | UL94V-2 |
| Estándar | ES-5792 |
Ejemplo: CRC 100KW 2.7R J
| Símbolo | Descripción |
|---|---|
| CDN | Gabinete de resistencia de carga |
| 100kW | Potencia nominal |
| 2.7R | Resistencia nominal |
| J | Precisión de resistencia (K=±10%, J=±5%, H=±3%) |
Para garantizar un funcionamiento estable durante las pruebas de larga duración, Dufew Electric realiza una verificación eléctrica antes de la entrega.
| Artículo de prueba | Condición de prueba | Actuación |
|---|---|---|
| Rigidez dieléctrica | 2500 VCA/50 Hz/60 S | Corriente de fuga ≤10mA |
| Resistencia de aislamiento | 1000 VCC | ≥100MΩ |
| Sobrecarga de corta duración | 10 veces la potencia nominal 5S | Sin daños visibles |
| Vida de carga a largo plazo | Operación de ciclo (descarga de 10 S, intervalo de 90 S) | >9000h |
| Prueba de calor húmedo | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Ciclo de temperatura | -55 ℃, 55 ℃, prueba de ciclo de 155 ℃ | △R≤±(2%R+0,05Ω) |
| Resistencia al calor | 350℃/2h | Sin daños evidentes |
| Coeficiente de temperatura | Comparación de carga nominal | ≤300 ppm/℃ |
Para garantizar un funcionamiento confiable durante el transporte y los entornos de instalación industrial, Dufew Electric realiza una verificación mecánica en el gabinete de resistencia de carga antes de la entrega.
| Artículo de prueba | Condición | Actuación |
|---|---|---|
| Fuerza terminal | 45N/30S | Sin holgura ni daño |
| Resistencia a las vibraciones | 5-200 Hz, 1 g, 98 m/s² | Sin daños estructurales |
Estos procedimientos de verificación mecánica ayudan a garantizar la confiabilidad estructural y conexiones eléctricas estables durante el transporte, la instalación y la operación a largo plazo.
El gabinete de resistencia de carga eléctrica Dufew se usa ampliamente para la verificación del rendimiento, pruebas de confiabilidad y pruebas de envejecimiento de equipos eléctricos. Proporciona simulación de carga eléctrica controlada para ayudar a los ingenieros a evaluar el rendimiento del equipo en diferentes condiciones operativas.
| Solicitud | Requisitos de prueba del cliente | Cómo ayuda el gabinete de resistencia de carga | Elementos clave de evaluación |
|---|---|---|---|
| Prueba de carga del generador | Verificar si los generadores pueden mantener una producción estable en condiciones de carga nominal y continua. | Simula diferentes condiciones de carga para evaluar el rendimiento del generador antes de la entrega o instalación. | Capacidad de salida nominal, rendimiento térmico, estabilidad de funcionamiento continuo, respuesta de protección |
| Pruebas del sistema UPS | Verificar la confiabilidad de la energía de respaldo y el rendimiento de descarga de la batería | Proporciona cargas resistivas controladas para pruebas de salida del UPS y verificación de confiabilidad. | Estabilidad de salida, rendimiento de descarga, capacidad de sobrecarga, funcionamiento a largo plazo |
| Pruebas de PCS de almacenamiento de energía | Evalúe el rendimiento de la conversión de energía en diferentes condiciones operativas. | Simula cargas de CA/CC para pruebas de rendimiento y evaluación térmica de PCS | Eficiencia de conversión de energía, comportamiento térmico, estabilidad de salida, capacidad de operación continua |
| Pruebas de inversores y fuentes de alimentación | Verificar el rendimiento del producto durante las pruebas de desarrollo y producción. | Crea condiciones de carga repetibles para probar equipos electrónicos de potencia. | Rendimiento de salida, aumento de temperatura, funciones de protección, evaluación de confiabilidad. |
| Prueba de envejecimiento de equipos de energía industrial | Realizar una verificación de operación de larga duración antes de la producción en masa. | Proporciona carga resistiva estable para pruebas de resistencia y envejecimiento. | Estabilidad a largo plazo, confiabilidad de los componentes, rendimiento de gestión térmica |
Para seleccionar un armario de carga adecuado es necesario algo más que igualar las potencias nominales.
Dufew Electric evalúa:
- Potencia nominal del equipo probado
- Requisitos de voltaje
- Modo de prueba CA o CC
- Pasos de carga requeridos
- Tiempo de funcionamiento continuo
- Condiciones de instalación
Según estos parámetros, Dufew Electric puede proporcionar una configuración de resistencia, un diseño de refrigeración y una estructura de gabinete adecuados.
Esto ayuda a los clientes a evitar problemas como capacidad de prueba insuficiente, aumento excesivo de temperatura o configuración de carga inadecuada.
Dufew Electric es un fabricante profesional de componentes electrónicos de potencia en China, que integra capacidades de fabricación de resistencias, ensamblaje de gabinetes y pruebas eléctricas para brindar soluciones de pruebas de carga personalizadas para diferentes aplicaciones industriales.
A diferencia de los proveedores que solo ensamblan gabinetes estándar, Dufew Electric gestiona procesos de producción clave, desde la configuración de resistencias y la integración del gabinete hasta la inspección final, lo que ayuda a mejorar la consistencia del producto, el control de calidad y la confiabilidad del proyecto.
Los módulos de resistencia se configuran según los requisitos de prueba del cliente, incluida la capacidad de potencia, el valor de resistencia, las condiciones de voltaje y la duración de funcionamiento. Esto garantiza que el gabinete de carga pueda proporcionar una carga eléctrica estable durante diferentes escenarios de prueba.
El proceso de ensamblaje del gabinete incluye cableado eléctrico interno, instalación de componentes de protección, integración de la estructura de enfriamiento, instalación del módulo de resistencia y ensamblaje del gabinete externo.
El diseño interno está optimizado para brindar confiabilidad eléctrica, disipación de calor eficiente y mantenimiento conveniente para respaldar la operación industrial a largo plazo.
Antes de la entrega, Dufew Electric realiza procedimientos de inspección integrales, que incluyen verificación de conexiones eléctricas, medición de resistencia, pruebas de aislamiento, pruebas de rigidez dieléctrica, inspección mecánica y confirmación de las especificaciones del producto.
Estos procedimientos de inspección ayudan a garantizar que cada sistema de prueba de carga cumpla con los requisitos acordados del proyecto antes del envío.
Diferentes industrias requieren diferentes condiciones de prueba. Dufew Electric admite soluciones personalizadas con configuraciones de potencia de 20 KW a 500 KW, valores de resistencia personalizados, diferentes requisitos de voltaje, opciones de prueba de CA/CC y ajustes de la estructura del gabinete.
Dufew Electric gestiona procesos clave, desde componentes de resistencia hasta sistemas de gabinetes terminados, ayudando a mejorar la consistencia del producto, el control de calidad, la confiabilidad de la entrega y la eficiencia de la comunicación técnica.
Para proyectos de pruebas industriales, la selección correcta es fundamental. Dufew Electric trabaja con los clientes para evaluar los requisitos de la aplicación, los parámetros eléctricos, los procedimientos de prueba y las condiciones de instalación para recomendar soluciones adecuadas en lugar de configuraciones estándar fijas.
Dufew Electric sigue procedimientos estructurados de control de calidad para mantener estándares de fabricación estables y un rendimiento confiable del producto durante todo el proceso de producción.
El aseguramiento de la calidad incluye la certificación del sistema de gestión de calidad ISO9001, la certificación CE, registros de pruebas de rendimiento eléctrico y registros de inspección de fábrica.
A través de procesos de fabricación controlados y procedimientos de verificación de productos, Dufew Electric proporciona soluciones confiables de prueba de carga para aplicaciones de energía industrial.
Como equipos de prueba industriales, los sistemas de prueba de carga requieren una preparación de transporte y una planificación de instalación confiables para garantizar una entrega segura y una puesta en servicio sin problemas.
Dufew Electric proporciona empaques de exportación reforzados, protección contra la humedad, estructuras de fijación interna y etiquetas de identificación de productos para mejorar la seguridad del transporte.
Antes del envío, los ingenieros confirman las dimensiones del gabinete, los requisitos de elevación, la información de la interfaz eléctrica y las condiciones de instalación del cliente para respaldar una instalación eficiente después de la entrega.
Las opciones de transporte incluyen transporte marítimo para proyectos internacionales, transporte por camión para entregas nacionales y otras soluciones logísticas personalizadas según los requisitos del proyecto.
Aunque tanto el gabinete de resistencia de carga como el banco de carga resistivo se utilizan para la simulación de carga eléctrica, están diseñados para diferentes requisitos de prueba y entornos de aplicación.
| Artículo de comparación | Gabinete de resistencia de carga | Banco de carga resistivo |
|---|---|---|
| Propósito principal | Pruebas personalizadas de equipos de energía y verificación de confiabilidad. | Simulación de carga eléctrica general. |
| Aplicaciones típicas | Pruebas de generadores, pruebas de UPS, pruebas de PCS de almacenamiento de energía, pruebas de inversores | Puesta en servicio del generador, pruebas de campo, pruebas de carga temporales. |
| Enfoque de diseño | Configuración de resistencia personalizada, integración de gabinete, estabilidad de prueba a largo plazo | Capacidad de carga estandarizada y requisitos de prueba portátiles. |
| Cargar configuración | Grupos de resistencias flexibles con pasos de carga personalizados | Generalmente escalones de carga fijos según los modelos estándar. |
| Instalación | Generalmente se instala como parte de un sistema de prueba permanente. | A menudo diseñado para pruebas temporales o móviles. |
| Personalización | Alta personalización de voltaje, resistencia, potencia y estructura. | Personalización limitada dependiendo de la configuración estándar. |
| Usuarios adecuados | Fabricantes de equipos, laboratorios de I+D, integradores de sistemas. | Empresas de servicios, equipos de puesta en marcha, proveedores de mantenimiento. |
Un gabinete de resistencia de carga es adecuado para aplicaciones que requieren pruebas repetibles y a largo plazo, especialmente cuando se necesitan condiciones de carga personalizadas y configuraciones eléctricas específicas.
Se utiliza comúnmente para:
- Pruebas de confiabilidad a largo plazo
- Perfiles de carga personalizados
- Integración con sistemas de pruebas de producción o laboratorio.
- Configuraciones específicas de voltaje y resistencia.
Un banco de carga resistivo generalmente es más adecuado para aplicaciones de prueba temporales donde se requiere una simulación de carga portátil y estandarizada, como por ejemplo:
- Pruebas de rendimiento en campo
- Simulación de carga estandarizada
- Requisitos de prueba portátiles
Dufew Electric se centra en soluciones personalizadas para fabricantes e integradores de sistemas que necesitan entornos de prueba estables, repetibles y controlables para equipos de energía industrial.
La selección depende de la potencia del equipo probado, el voltaje, la duración de la prueba, los pasos de carga requeridos y el entorno de instalación.
Sí. Múltiples grupos de resistencias independientes permiten a los usuarios combinar diferentes niveles de potencia para diferentes condiciones de prueba.
Se utiliza comúnmente para generadores, sistemas UPS, PCS de almacenamiento de energía, inversores y equipos de suministro de energía.
Sí. El gabinete está diseñado con estructuras de control de temperatura y enfriamiento independientes para un funcionamiento prolongado.
Sí. Se pueden personalizar la potencia nominal, el valor de resistencia, las dimensiones del gabinete, el método de enfriamiento y la configuración eléctrica.
Normalmente, los clientes deben proporcionar la potencia, el voltaje, los requisitos de prueba, el perfil de carga y las condiciones de instalación del equipo.
A través de procesos de fabricación controlados, inspección eléctrica y verificación de desempeño antes del envío.
Sí. Se pueden proporcionar especificaciones del producto, registros de pruebas y documentos técnicos relacionados de acuerdo con los requisitos del proyecto.
Cada proyecto de prueba de energía tiene requisitos diferentes.
Dufew Electric ofrece gabinetes de resistencia de carga personalizados y soluciones de banco de carga resistiva basadas en:
- Clasificación de potencia
- Nivel de voltaje
- Propósito de la prueba
- Perfil de carga
- Entorno de instalación
Póngase en contacto con Dufew Electric para analizar los requisitos de su proyecto y recibir una propuesta técnica adecuada.
