Ofrecemos una cartera completa que incluye resistencias, unidades de frenado, reactores, filtros de potencia y transformadores, con opciones de personalización completas para satisfacer diversos requisitos de aplicaciones.

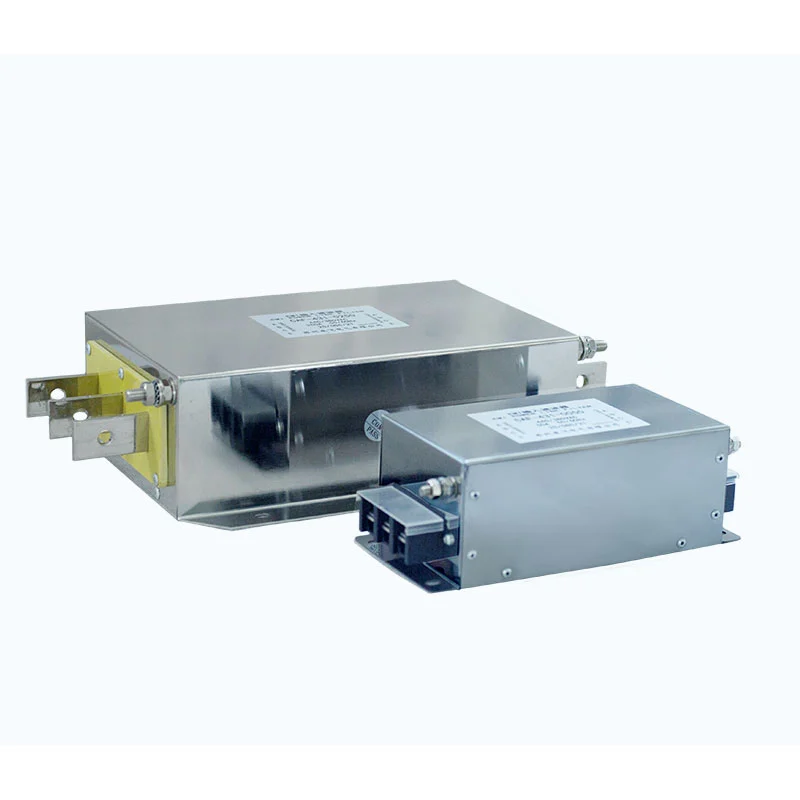

El filtro de interferencia electromagnética incorpora una red de filtrado de paso bajo de varias etapas que consta de un inductor de modo común, condensadores X, condensadores Y y resistencias.
El inductor de modo común utiliza dos conductores enrollados en el mismo núcleo magnético y presenta una alta impedancia a la interferencia de modo común. Los capacitores X están conectados a través de los conductores de línea para suprimir la interferencia de modo diferencial, mientras que los capacitores Y están conectados entre las líneas eléctricas y tierra para proporcionar un camino para el ruido de modo común de alta frecuencia a tierra.
Estos componentes trabajan juntos para proporcionar supresión de EMI de banda ancha. La estructura de filtrado de múltiples etapas está optimizada de acuerdo con las características de frecuencia de interferencia que se encuentran comúnmente en aplicaciones de accionamiento de frecuencia variable.
| Parámetro | Especificación |
|---|---|
| Tensión nominal | 220 VCA / 380 VCA / 690 VCA / 1140 VCA |
| Frecuencia de funcionamiento | 50Hz / 60Hz / hasta 500Hz |
| Corriente nominal | 5A--1600A |
| Rigidez dieléctrica | Línea a línea: 1500 VCC, 60 s; Línea a tierra: 2500 VCC, 60 s |
| Resistencia de aislamiento | >100MΩ a 1000VCC |
| Capacidad de sobrecarga | 1,4 × corriente nominal durante 1 minuto, con intervalos de al menos 15 minutos |
| Longitud máxima del cable | 400 m para cable blindado; 300m para cable no blindado |
| Clasificación de protección | IP00/IP20 |
| Clase de aislamiento | T40/F (155°C) |
| Calificación retardante de llama | UL94 V-2 |
| Estándar del producto | GB/T 15287/8 |
- Supresión en modo común y en modo diferencial: La red de filtrado está diseñada para atenuar las interferencias electromagnéticas tanto en modo común como en modo diferencial.
- Supresión EMI bidireccional: el filtro puede atenuar la interferencia que viaja entre la fuente de alimentación y el equipo conectado, lo que ayuda a reducir la transmisión de ruido no deseado en ambas direcciones.
- Compatibilidad de aplicaciones VFD: Diseñado para sistemas de accionamiento de frecuencia variable donde las interferencias electromagnéticas relacionadas con la conmutación y el ruido conducido requieren supresión adicional.
- Filtrado de múltiples etapas: la combinación de inductor de modo común, capacitores X, capacitores Y y elementos resistivos proporciona un rendimiento de filtrado de múltiples etapas.
- Amplio rango eléctrico: las opciones de voltaje nominal de 220 VCA a 1140 VCA y las opciones de corriente nominal de 5 A a 1600 A admiten una amplia gama de aplicaciones de energía industrial.
- Diseño de baja corriente de fuga: la estructura de filtrado está diseñada teniendo en cuenta la corriente de fuga y los requisitos de conexión a tierra del sistema.
- Aplicaciones de cables largos: Hay configuraciones adecuadas disponibles para sistemas VFD que utilizan cables de motor largos, sujetas a las condiciones reales de instalación, cable, motor y variador.
- Selección personalizada: Dufew Electric puede evaluar el voltaje nominal, la corriente, la frecuencia, la longitud del cable, las condiciones de instalación y otros parámetros de aplicación para la selección de productos.
El filtro de interferencia electromagnética es adecuado para aplicaciones industriales donde la compatibilidad electromagnética y la calidad de la energía son importantes, incluyendo:
1. Equipos industriales con estrictos requisitos de compatibilidad electromagnética.
2. Sistemas que utilizan múltiples VFD donde es necesario controlar la interferencia electromagnética entre unidades.
3. Aplicaciones de entrada VFD donde la interferencia conducida o radiada puede afectar la red eléctrica o los equipos cercanos.
4. Sistemas VFD afectados por perturbaciones eléctricas, interferencias armónicas o ruido electromagnético excesivo.
5. Equipos industriales que requieren protección adicional contra operaciones anormales relacionadas con interferencias.
6. Equipos de fabricación y automatización industrial.
7. Energías renovables y sistemas de almacenamiento de energía mediante equipos electrónicos de potencia.
8. Sistemas de accionamiento de motores con largos recorridos de cables o entornos electromagnéticos exigentes.
Seleccionar un filtro de interferencia electromagnética requiere más que igualar voltaje y corriente. El filtro debe evaluarse de acuerdo con el sistema eléctrico completo, la configuración del equipo y el entorno de instalación para garantizar que la especificación seleccionada sea adecuada para la aplicación prevista.
Dufew Electric puede respaldar la evaluación técnica basada en el voltaje y la corriente nominales, la frecuencia de operación, la potencia nominal del VFD, la interferencia de modo común y de modo diferencial, la longitud del cable del motor, la configuración del cable blindado o no blindado, las condiciones de conexión a tierra, el espacio de instalación, los requisitos térmicos, el entorno electromagnético y los dibujos o especificaciones técnicas del cliente.
Para proyectos personalizados, los clientes pueden proporcionar especificaciones eléctricas, dibujos técnicos, muestras físicas, información de equipos o condiciones de aplicación para evaluación de ingeniería. Según estos requisitos, Dufew Electric puede suministrar productos estándar o desarrollar configuraciones de filtro para aplicaciones específicas.
Seleccione el voltaje nominal y la corriente nominal del filtro de acuerdo con la potencia nominal del VFD y el entorno electromagnético. Como pauta de selección general, la corriente nominal del filtro se puede seleccionar en aproximadamente 1,2 a 1,5 veces la corriente nominal del equipo, sujeto a la aplicación real y a las recomendaciones del fabricante. El voltaje nominal del filtro debe coincidir con el voltaje de funcionamiento del VFD.
Revise la carcasa en busca de daños, verifique que los terminales estén intactos y confirme que las marcas y especificaciones del producto sean claramente visibles.
Instale el filtro en el punto de entrada de energía del equipo o en el lado de entrada de la fuente de interferencia, como un VFD, y manténgalo lo más cerca posible del equipo protegido.
Cuando se instala en un gabinete de control de metal, asegúrese de que haya suficiente contacto de metal con metal entre la caja del filtro y el gabinete para respaldar la disipación de calor y el blindaje electromagnético.
Utilice los orificios de montaje designados para asegurar el filtro dentro del gabinete de control o en la placa de montaje. Asegúrese de que el filtro esté instalado firmemente y de que se consideren adecuadamente los requisitos de adaptación de impedancia y conexión a tierra.
Conecte el filtro en serie entre la fuente de alimentación y la entrada VFD según el diagrama de cableado. No invierta los terminales de entrada y salida.
El terminal de puesta a tierra debe estar conectado de manera confiable a una tierra protectora. Mantenga la conexión a tierra lo más corta posible; Se recomienda una longitud del conductor de puesta a tierra de no más de 30 cm.
No junte los cables de entrada del filtro junto con los cables del lado de carga o de salida. Hacerlo puede aumentar el acoplamiento electromagnético entre los lados de entrada y salida y reducir significativamente la capacidad del filtro para suprimir EMI.
El cableado de entrada y salida debe tenderse por separado para minimizar el acoplamiento no deseado.
Después de confirmar que todas las conexiones son correctas, encienda el sistema y controle el estado de funcionamiento del VFD. Verifique si se ha logrado la reducción esperada de interferencias electromagnéticas y condiciones de funcionamiento anormales.
| Factor de comparación | Filtro EMI compuesto integrado Dufew | Filtro simple convencional |
|---|---|---|
| Estructura de filtrado | Filtrado de múltiples etapas usando una combinación de inductor de modo común, capacitores X, capacitores Y y elementos resistivos. | Normalmente se basa en una estructura inductiva de una sola etapa más simple. |
| Supresión de EMI | Diseñado para abordar interferencias tanto de modo común como de modo diferencial | La supresión de interferencias de alta frecuencia puede estar limitada según la estructura del filtro. |
| Gestión Térmica | El diseño estructural integrado puede respaldar una disposición de componentes y una gestión térmica más organizadas | La concentración de componentes puede aumentar la acumulación de calor localizada en condiciones continuas de alta carga. |
| Instalación | La configuración de filtro integrada puede simplificar el montaje y la conexión eléctrica. | Los componentes de filtrado separados pueden requerir montaje y cableado adicionales. |
| Gestión de materiales | Una unidad integrada puede simplificar la codificación de materiales y la gestión de inventario | Múltiples componentes pueden aumentar la cantidad de elementos materiales. |
| Rango de aplicación | Adecuado para sistemas VFD y entornos industriales con requisitos EMI exigentes | Más adecuado para aplicaciones relativamente simples dependiendo del entorno eléctrico. |
Dufew Electric es un fabricante y proveedor de componentes electrónicos de potencia con sede en China, con capacidades de fabricación que abarcan resistencias industriales, sistemas de frenado, reactores, filtros EMI, filtros de potencia, transformadores y componentes eléctricos personalizados. Para los filtros de interferencia electromagnética, la producción y la inspección se llevan a cabo de acuerdo con las especificaciones del producto, los requisitos técnicos aplicables y los requisitos del cliente.
El proceso de fabricación cubre la selección de materiales, ensamblaje de componentes, pruebas eléctricas, verificación del rendimiento, inspección final, embalaje y envío. Los controles de calidad clave pueden incluir:
- Verificación de tensión y corriente nominal.
- Pruebas de resistencia de aislamiento
- Pruebas de rigidez dieléctrica
- Pruebas de rendimiento eléctrico.
- Inspección visual y dimensional.
- Inspección de terminales y conexiones.
- Inspección del producto final
Las especificaciones del producto y los requisitos de inspección se controlan durante toda la producción para mantener un rendimiento eléctrico y una calidad del producto consistentes. También se pueden proporcionar registros de pruebas y documentación técnica específicos del producto de acuerdo con los requisitos del proyecto.
Dufew Electric mantiene certificaciones de calidad, documentación de productos y registros de pruebas relevantes para respaldar los requisitos de adquisición y evaluación del cliente.
Se pueden proporcionar certificados y documentos técnicos aplicables para su revisión de acuerdo con los requisitos específicos del producto, proyecto y cliente.
Como proveedor de componentes electrónicos de potencia en China, Dufew Electric respalda pedidos internacionales B2B desde la selección de productos y la evaluación de muestras hasta la producción, inspección, embalaje y envío.
Los arreglos de entrega típicos se pueden coordinar según el volumen del pedido, las dimensiones del producto, el destino, el tiempo de entrega y los requisitos del cliente.
Las opciones de logística disponibles pueden incluir:
- Transporte Marítimo: Adecuado para pedidos internacionales regulares y de gran volumen.
- Transporte Aéreo: Adecuado para envíos urgentes, muestras y pedidos de menor volumen.
- Entrega Express: Adecuado para muestras técnicas y paquetes pequeños donde se requiere una entrega más rápida.
- Transportista designado por el cliente: Dufew Electric puede coordinar el envío con el proveedor de logística designado por el cliente cuando sea necesario.
El embalaje de exportación se puede organizar según la estructura del producto y los requisitos de transporte para ayudar a proteger los componentes eléctricos durante el manejo y el tránsito internacional.
Dufew Electric se centra en componentes electrónicos de potencia, incluidos resistores, sistemas de frenado, reactores, filtros de interferencia electromagnética, filtros de potencia y transformadores.
La selección de productos se puede evaluar según los parámetros eléctricos, las características del VFD, la longitud del cable, el entorno electromagnético, las condiciones de instalación y otros requisitos del sistema.
Dufew admite especificaciones eléctricas personalizadas, configuraciones, dibujos, muestras y requisitos específicos de la aplicación sujetos a evaluación de ingeniería.
La fabricación incluye inspección de materiales, montaje controlado, pruebas eléctricas, inspección final y documentación del producto según los requisitos aplicables.
Dufew Electric apoya a los fabricantes de equipos, integradores de sistemas, distribuidores, clientes OEM y usuarios industriales con el suministro de productos y la coordinación logística internacional.
Su red de filtrado atenúa el ruido no deseado que viaja entre la fuente de alimentación y el equipo conectado, lo que ayuda a reducir las interferencias electromagnéticas entrantes y salientes.
Sí, cuando se requiere supresión EMI adicional. Los reactores abordan principalmente los armónicos actuales y las perturbaciones de energía, mientras que los filtros EMI abordan el ruido electromagnético. Por tanto, pueden complementarse entre sí.
No. Los conductores están aislados eléctricamente y comparten el mismo núcleo magnético. En condiciones normales de funcionamiento en modo diferencial, sus flujos magnéticos se cancelan en gran medida entre sí.
Los condensadores No. X se utilizan a través de conductores de línea para ruido de modo diferencial, mientras que los condensadores Y se conectan entre líneas eléctricas y tierra para ruido de modo común. Tienen diferentes requisitos de seguridad y aislamiento.
Dufew Electric fabrica componentes electrónicos de potencia para accionamientos de motores, automatización industrial, energía renovable, almacenamiento de energía y sistemas de control de energía. Con soporte de ingeniería, producción controlada, pruebas eléctricas, personalización y capacidades de suministro B2B global, brindamos soluciones confiables adaptadas a diversos requisitos industriales.
